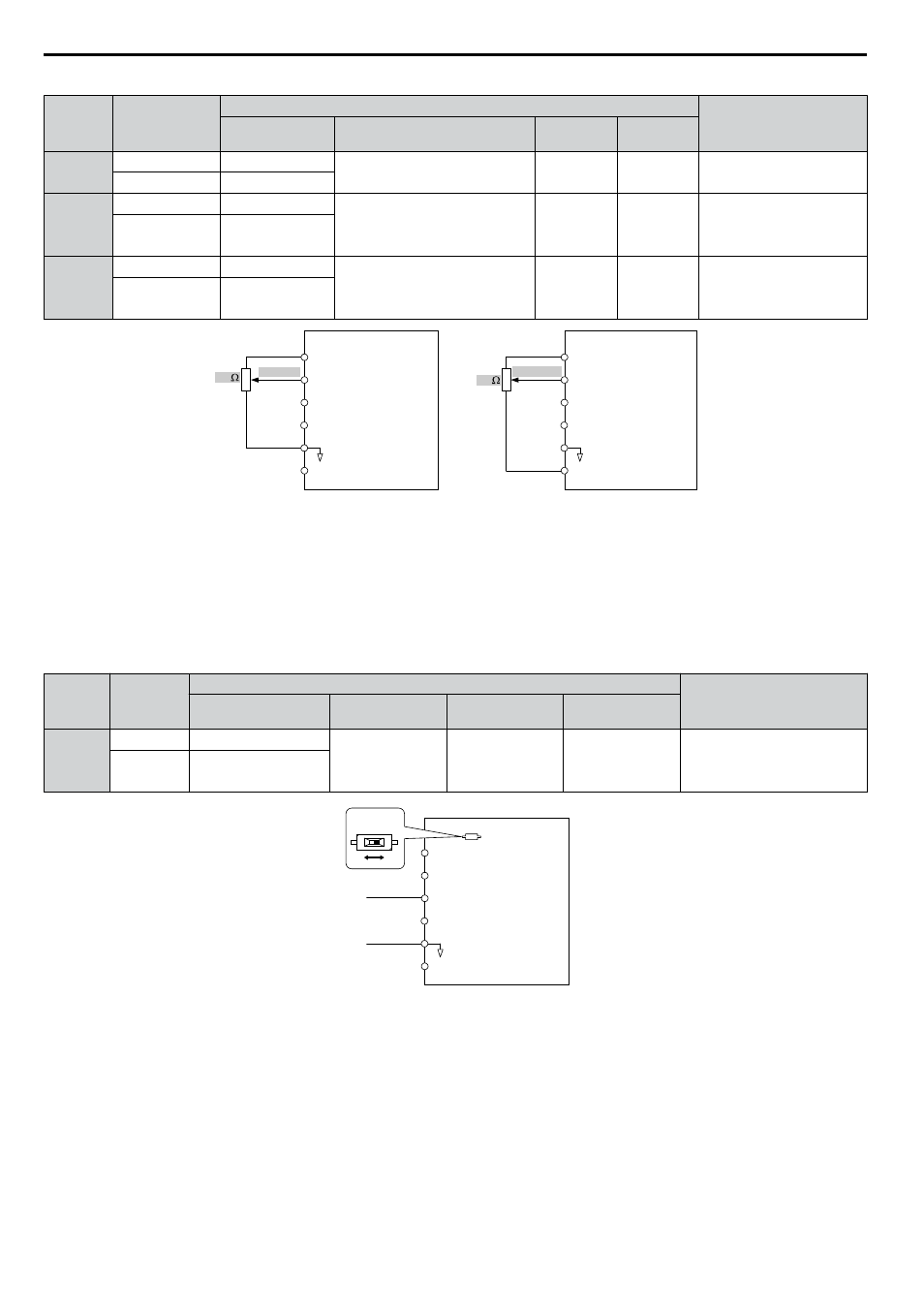

Table 4.6 Réglages de l'entrée analogique pour la référence de fréquence utilisant des signaux de tension

Borne

Niveau de

signal

Réglages des paramètres

Remarques

Sélection du

niveau de signal

Sélection de la fonction

Gain

Biais

A1

0 à 10 V c.c.

H3-01 = 0

H3-02 = 0

(biais référence de fréquence)

H3-03

H3-04

-10 à +10 V c.c.

H3-01 = 1

A2

0 à 10 V c.c.

H3-09 = 0

H3-10 = 0

(biais référence de fréquence)

H3-11

H3-12

Régler le

commutateur DIP S1 de la

carte de raccordement à « V »

pour la tention d'entrée.

-10 à +10 V c.c.

H3-09 = 1

A3

0 à 10 V c.c.

H3-05 = 0

H3-06 = 0

(biais référence de fréquence)

H3-07

H3-08

Régler le

commutateur DIP S4 de la

carte de raccordement à

« AI ».

-10 à +10 V c.c.

H3-05 = 1

Variateur de vitesse

A1 Entrée analogique 1

0 à 10 V

AC Entrée analogique commune

2 k

+V

-V

Alimentation de puissance
10.5 V, 20 mA

Alimentation de puissance
-10.5 V, 20 mA

Alimentation de puissance
10.5 V, 20 mA

Alimentation de puissance
-10.5 V, 20 mA

A2 Entrée analogique 2

A3 Entrée analogique 3

Variateur de vitesse

A1 Entrée analogique 1

AC Entrée analogique commune

+V

-V

A2 Entrée analogique 2

A3 Entrée analogique 3

4 k

-10 à 10 V

OU

Figure 4.8 Réglage de la référence de fréquence comme signal de tension sur la borne A1

Utiliser l'exemple de câble illustré à la

Figure 4.8

pour toutes les autres bornes d'entrée analogiques. Lors de l'utilisation

de l'entrée A2, veiller à ce que le commutateur DIP S1 soit réglé pour l'entrée de tension.
Entrée de courant
La borne d'entrée A2 peut recevoir un signal d'entrée de courant. Consulter la

Table 4.7

pour régler la borne A2 pour

l'entrée de courant.

Table 4.7 Réglages de l'entrée analogique pour la référence de fréquence utilisant un signal de courant

Borne

Niveau de

signal

Réglages des paramètres

Remarques

Sélection du niveau

de signal

Sélection de la

fonction

Gain

Biais

A2

4 à 20 mA

H3-09 = 2

H3-10 = 0

(biais fréquence)

H3-11

H3-12

Veiller à ce que le

commutateur DIP S1 de la carte

de raccordement soit réglé à « I »

pour l'entrée de courant.

0 à 20 mA

H3-09 = 3

Variateur de vitesse

A1 Entrée analogique 1

0 ou 4 à 20 mA

AC Entrée analogique commune

+V

-V

Alimentation de puissance
10.5 V, 20 mA

Alimentation de puissance
-10.5 V, 20 mA

A2 Entrée analogique 2

A3 Entrée analogique 3

Commutateur

DIP S1

V

I

Figure 4.9 Réglage de la référence de fréquence comme signal de courant sur la borne A2

Commutation entre les références de fréquence principal/auxiliaire

L'entrée de la référence de fréquence peut être commutée entre les bornes analogiques A1, A2 et A3 à l'aide des entrées

multivitesses.

Se reporter à Sélection de la multivitesse à la page 106

pour des détails concernant l'utilisation de cette

fonction.

Réglage 2: communications MEMOBUS/Modbus

Ce réglage nécessite la saisie de la référence de fréquence par le biais du port de communications de série RS-485/422

(bornes de contrôle R+, R-, S+, S-).

4.6 Ajustements de la configuration de base du variateur de vitesse

98

YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)
