A
B
C
D
E
F
G
J
K
L
I H
A – Connecteur CN5-C
B – Connecteur CN5-B
C – Connecteur CN5-A
D – Borne de mise à la terre du
variateur de vitesse (FE)
E – Insérer le connecteur CN5 ici
F – Carte d'option
G – Vis d'installation
H – Fil de mise à la terre
I – Utiliser un coupe-fils pour créer
une ouverture pour les câbles
J – Couvert frontal
K – Clavier d'opération
L – Couvert du bornier de
raccordement

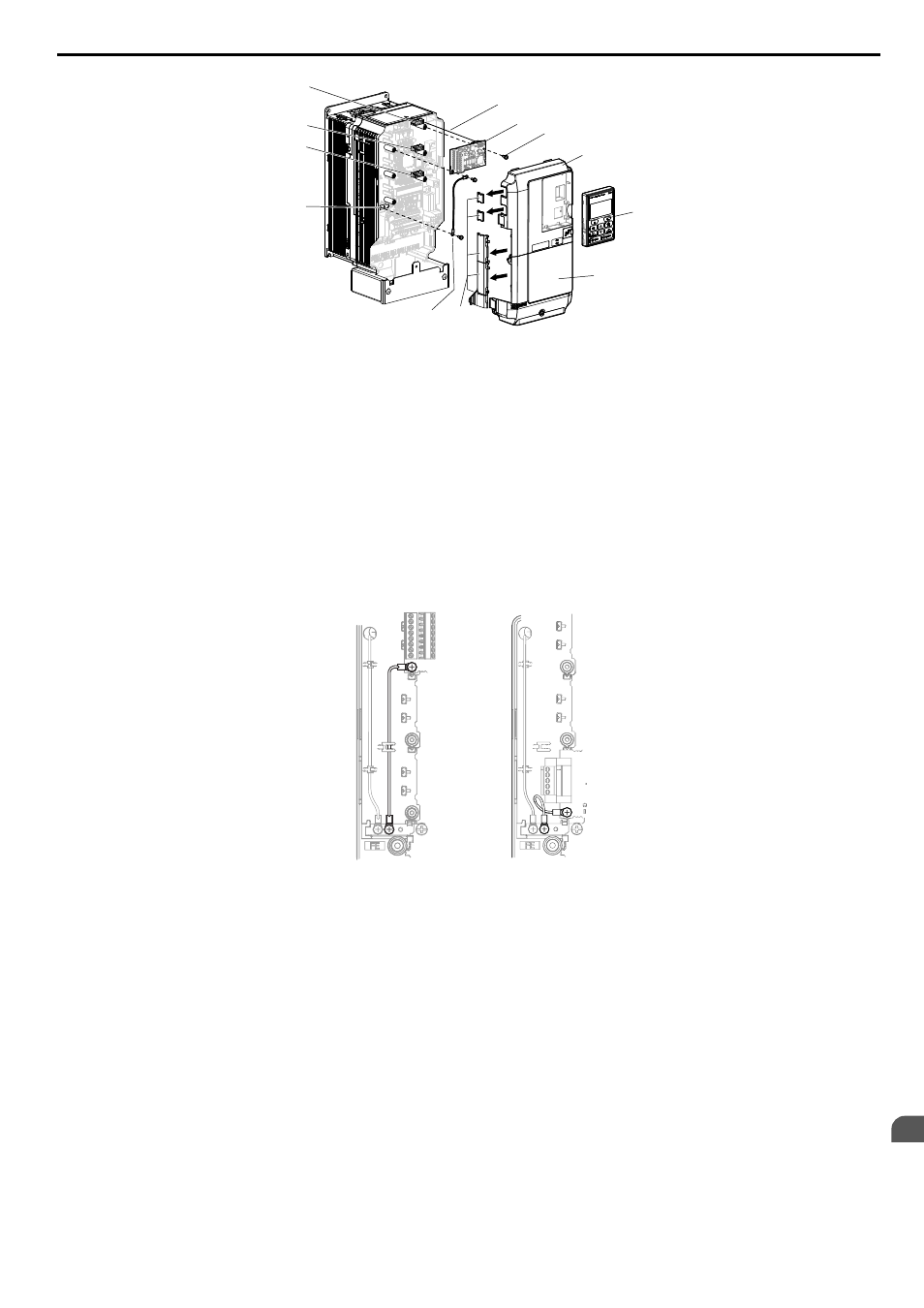

Figure 7.1 Installation d'une carte d'option
3.
Connecter le fil de mise à la terre à la borne de mise à la terre au moyen de l'une des vis.
Certaines cartes d'option sont dotées de fils de mise à la terre de différentes longueurs pour connecter la carte
au variateur de vitesse. Sélectionner le fil de mise à la terre de la longueur appropriée.
Note: il n'y a que deux trous de vis sur le variateur de vitesse pour les bornes de mise à la terre. Lors de la connexion de trois cartes
d'option, deux fils de mise à la terre devront partager la même borne de mise à la terre.
Figure 7.2 Connexion de la borne de mise à la terre
4.
Câbler la carte d'option au bornier de raccordement de la carte d'option.
Consulter le manuel de la carte d'option pour des directives relatives au câblage.
Lors de l'installation de cartes d'option sur les modèles CIMR-Ao2A0004 à 2A0040, CIMR-Ao4A0002 à 4A0023
et CIMR-Ao5A0003 à 5A0011, il peut être nécessaire de passer les câbles connectés à l'option dans le couvert
supérieur vers l'extérieur. Dans ce cas, couper l'une des ouvertures perforées du côté gauche du couvert supérieur
du variateur de vitesse, en prenant soin de ne pas laisser de bord tranchant qui peut endommager le câble.
Les modèles CIMR-Ao2A0056 à 2A0415, CIMR-Ao4A0031 à 4A1200 et CIMR-Ao5A0017 à 5A0242 disposent
de suffisamment d'espace pour conserver tout le câblage à l'intérieur de l'unité.
7.1 Installation d'une carte d'option
YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C) 171
7
Dispositifs périphériques et options
