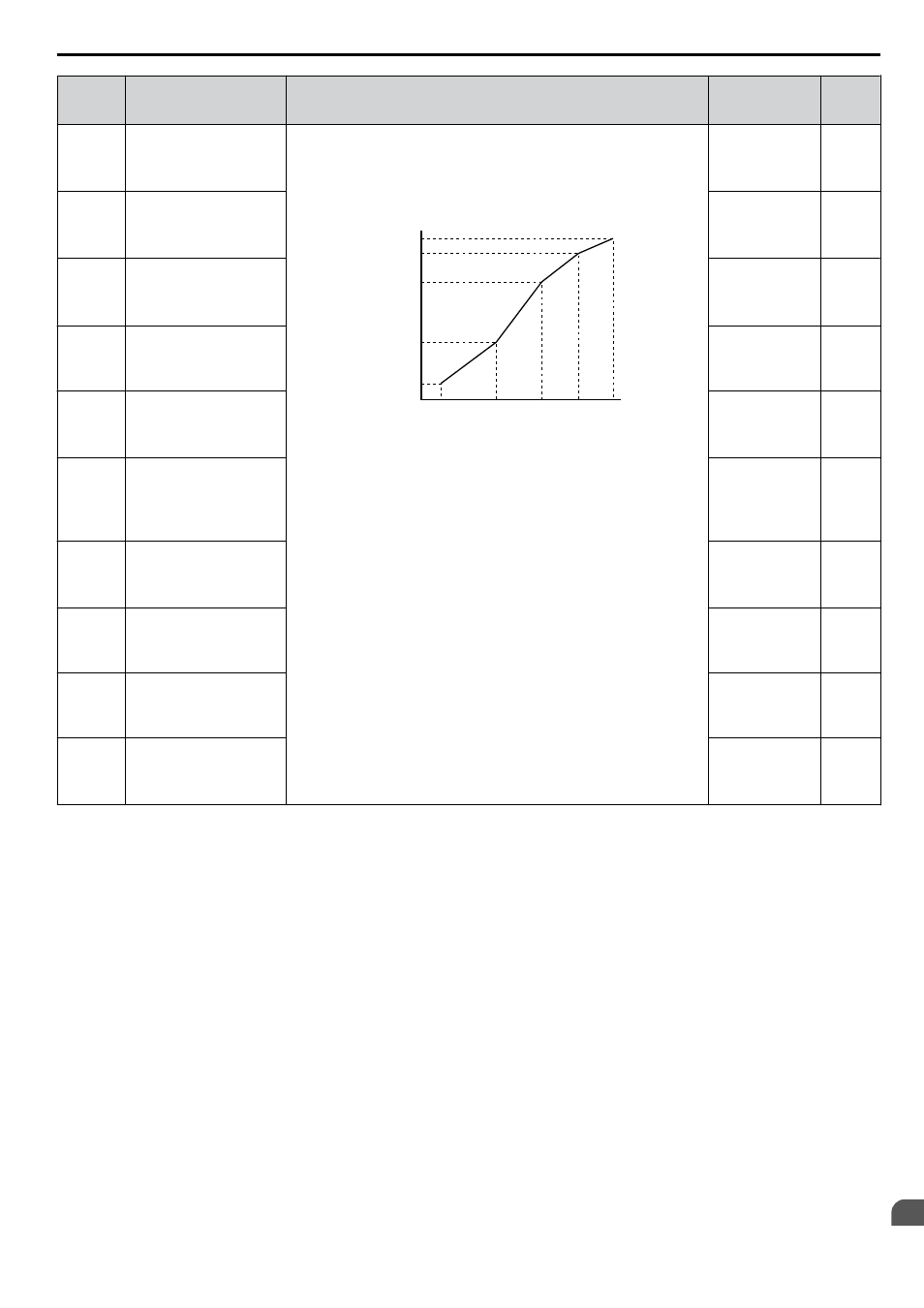

Yaskawa A1000 CIMR-AU - Manuel (Page 209)

Nº
(Adr.
Hex.)
Nom Description Valeurs Page
E1-04
(303)
Fréquence de sortie
maximale
Ces paramètres sont uniquement applicables lorsque E1-03 est réglé à F.
Pour régler les caractéristiques V/f linéaires, régler E3-07 et E3-09 aux
mêmes valeurs.
Dans ce cas, le réglage de E3-08 ne sera pas pris en compte. Veiller à ce
que les quatre caractéristiques soient réglées selon ces règles:
E1-09 ≤ E1-07 < E1-06 ≤ E1-11 ≤ E1-04
Tension de sortie (V)
Fréquence (Hz)
E1-05
E1-12
E1-13
E1-08
E1-10
E1-09 E1-07 E1-06 E1-11 E1-04
Note: certains paramètres pourraient ne pas être disponibles selon
le mode de contrôle.
• E1-07, E1-08 et E1-10 sont uniquement disponibles pour les modes de
contrôle suivants: contrôle V/f, Vf avec PG, vecteur en boucle ouverte.
• E1-11, E1-12 et E1-13 sont uniquement disponibles pour les modes de
contrôle suivants: contrôle V/f, Vf avec PG, vecteur en boucle ouverte,
vecteur en boucle fermée.
Réglage par
défaut:
<4> <5>
Min.: 40.0
Max.: 400.0
<6>
111
E1-05
(304)
Tension maximale
Réglage par
défaut:
<4> <5>
Min.: 0.0 V
Max.: 255.0 V
<1>
111
E1-06
(305)
Fréquence de base
Réglage par
défaut:
<4> <5>
Min.: 0.0
Max.: E1-04
<6>
111
E1-07
(306)
Fréquence de sortie
moyenne
Réglage par
défaut:
<4>
Min.: 0.0
Max.: E1-04
111
E1-08
(307)
Tension de la fréquence de
sortie moyenne
Réglage par
défaut:
<4>
Min.: 0.0 V
Max.: 255.0 V
<1>
111
E1-09
(308)
Fréquence de sortie
minimale
Réglage par
défaut:
<4> <5>
Min.: 0.0
Max.: E1-04
<6>
<7>
111
E1-10
(309)
Tension de la fréquence de
sortie minimale
Réglage par
défaut:
<4>
Min.: 0.0 V
Max.: 255.0 V
<1>
111
E1-11
(30A)
<9>
Fréquence de sortie
moyenne 2
Réglage par
défaut: 0.0 Hz
Min.: 0.0
Max.: E1-04
<7>
111
E1-12
(30B)
<9>
Tension de la fréquence de
sortie moyenne 2
Réglage par
défaut: 0.0 V
Min.: 0.0
Max.: 255.0 V
<1>
111
E1-13
(30C)
Tension de base
Réglage par
défaut: 0.0 V
<8>
Min.: 0.0
Max.: 255.0 V
<1>
111
<1> Les valeurs affichées sont spécifiques aux variateurs de vitesse de classe 200 V. Doubler la valeur pour les variateurs de vitesse de classe 400 V.
Multiplier la valeur par 2.875 pour les variateurs de vitesse de classe 600 V.
<2> La valeur de réglage du paramètre n'est pas réinitialisée à la valeur par défaut lorsque le variateur de vitesse est initialisé.
<3> La valeur du réglage est F dans les modes OLV.
<4> Le réglage par défaut dépend des paramètres A1-02, sélection du modèle de contrôle, C6-01, sélection de la charge du variateur de vitesse, et
o2-04, sélection du variateur de vitesse.
<5> Le réglage par défaut dépend du paramètre E5-01, sélection du code du moteur.
<6> Dans OLV/PM, la plage de réglage varie selon le mode de moteur saisi dans E5-01. La plage de réglage va de 0.0 à 400.0 Hz lorsque E5-01
est réglé à FFFF.
<7> La plage de réglage va de 0.0 à 66.0 pour AOLV/PM.
<8> Au moment d'exécuter le réglage automatique, E1-13 et E1-05 seront réglés à la même valeur.
<9> Paramètre ignoré lorsque E1-11 (fréquence de sortie moyenne 2 du moteur 1) et E1-12 (tension de fréquence de sortie moyenne 2 du moteur 1)
sont réglés à 0.0.
B.5 E: paramètres du moteur
YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C) 209
