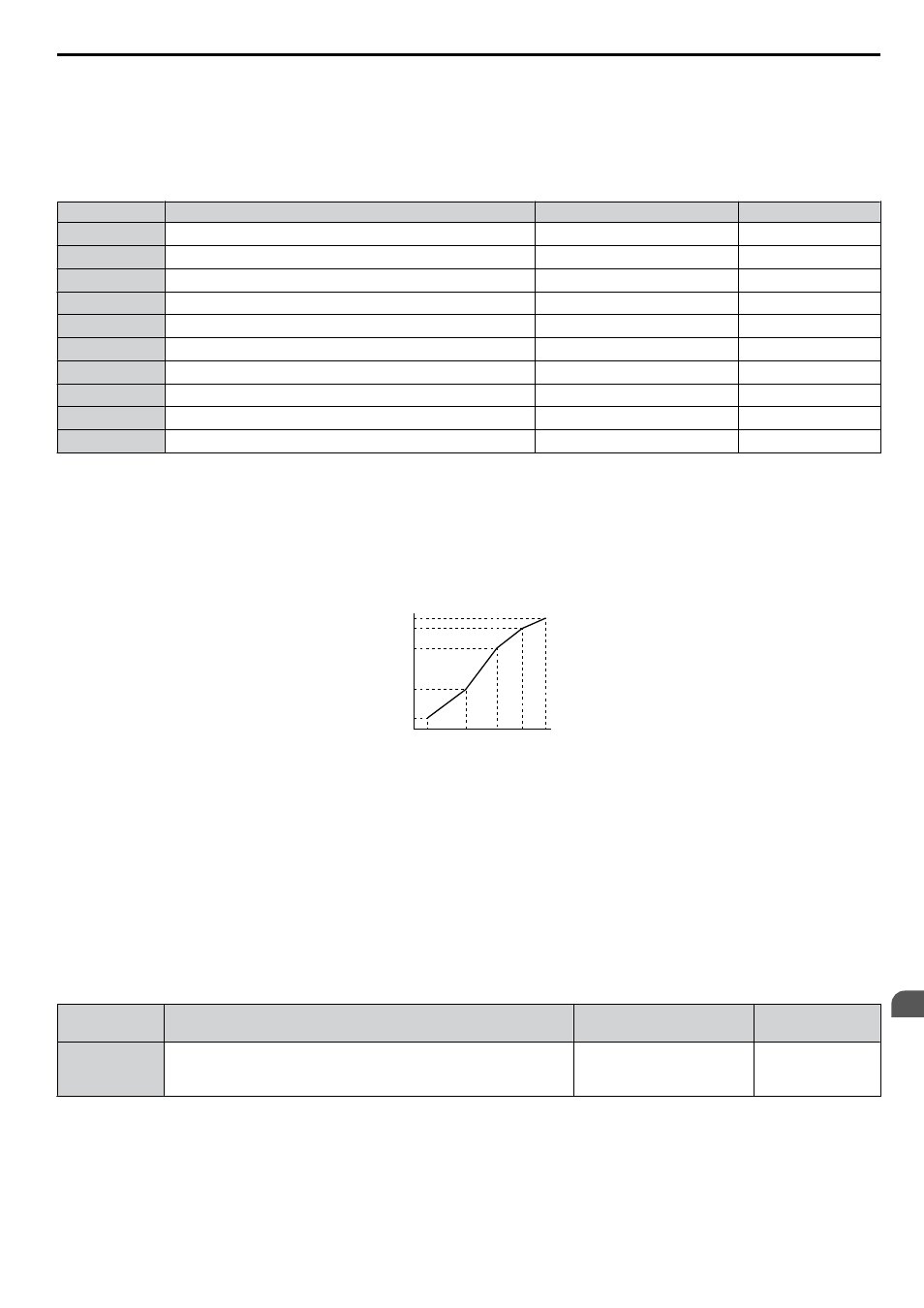

n Réglages E1-04 à E1-13 du profil V/f
Si E1-03 est réglé pour un profil V/f prédéfini (c.-à-d., une autre autre que F), l'utilisateur peut surveiller le profil V/f dans
les paramètres E1-04 à E1-13. Pour créer un nouveau profil V/f, régler E1-03 à F. Se reporter à Profil V/f à la page
111 pour un exemple de profil V/f personnalisé.
Note: certains paramètres E1-oo peuvent ne pas être visibles selon le mode de contrôle. Se reporter à Liste de paramètres à la page 189
pour des détails.
Nº Nom du paramètre Plage de réglage Réglage par défaut
E1-04 Fréquence de sortie maximale 40.0 à 400.0 Hz <1> <2>
E1-05 Tension maximale 0.0 à 255.0 V <3> <1>
E1-06 Fréquence de base 0.0 à [E1-04] <1> <2>
E1-07 Fréquence de sortie moyenne 0.0 à [E1-04] <1>
E1-08 Tension de la fréquence de sortie moyenne 0.0 à 255.0 V <3> <1>
E1-09 Fréquence de sortie minimale 0.0 à [E1-04] <1> <2>
E1-10 Tension de la fréquence de sortie minimale 0.0 à 255.0 V <3> <1>
E1-11 Fréquence de sortie moyenne 2 0.0 à [E1-04] 0.0 Hz <5>
E1-12 Tension de la fréquence de sortie moyenne 2 0.0 à 255.0 V <3> 0.0 V <4> <5>
E1-13 Tension de base 0.0 à 255.0 V <3> 0.0 V <4>
<1> Le réglage par défaut est déterminé par le mode de contrôle.
<2> Lors de l'utilisation de moteurs PM, le réglage par défaut est déterminé par le code du moteur défini en E5-01.
<3> Les valeurs affichées sont spécifiques aux variateurs de vitesse de classe 200 V. Doubler la valeur pour les variateurs de vitesse de classe 400 V.
Multiplier la valeur par 2.875 pour les variateurs de vitesse de classe 600 V.
<4> Le variateur de vitesse modifie ces réglages lorsqu'un réglage automatique est exécuté (réglage automatique en rotation, réglage automatique
stationnaire 1, 2).
<5> Le paramètre est ignoré lorsque E1-11 et E1-12 sont réglés à 0.0.
Tension de sortie (V)
Fréquence (Hz)
E1-05
E1-12
E1-13
E1-08
E1-10
E1-09 E1-07 E1-06 E1-11 E1-04
Figure 4.21 Profil V/f
Note: 1. Les conditions suivantes doivent être vraies lors de la configuration du profil V/f: E1-09 ≤ E1-07 < E1-06 ≤ E1-11 ≤ E1-04;
2. Pour que le profil V/f soit une ligne droite sous E1-06, régler E1-09 égal à E1-07. Dans ce cas, le réglage E1-08 n'est pas pris en
compte.
3. E1-03 n'est pas affecté lorsque le variateur de vitesse est initialisé, mais E1-04 à E1-13 reviennent à leur réglage par défaut.
4. Utiliser uniquement E-11, E-12 et E-13 pour bien ajuster le profil V/f dans une plage de sortie de constante. Ces paramètres ont
rarement besoin d'être modifiés.
n E2-01: courant nominal du moteur
Procure le contrôle du moteur, protège celui-ci et calcule les limites du couple. Régler E2-01 à l'intensité maximale (FLA)
estampillée sur la plaque signalitque du moteur. Si le réglage automatique se termine avec succès, la valeur entrée dans
T1-04 sera automatiquement transférée à E2-01.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
E2-01 Courant nominal du moteur
10% à 200% du courant
nominal du variateur de
vitesse
Déterminé par
C6-01 et o2-04
Note: 1. Le nombre de décimales de la valeur du paramètre dépend du variateur de vitesse et de la sélection ND/HD dans le paramètre C6-01.
Cette valeur comporte deux décimales (0.01 A) si le variateur de vitesse est réglé pour la capacité maximale applicable du moteur
de 11 kW inclusivement et une décimale (0.1 A) si la capacité maximale applicable du moteur est supérieure à 11 kW. Se reporter
à Valeurs nominales de la puissance à la page 175 .
2. Une erreur oPE02 se produira si le courant nominal du moteur dans E2-01 est réglé pour une valeur inférieure au courant de moteur
à vide dans E2-03. Régler E2-03 adéquatement pour éviter cette erreur.
