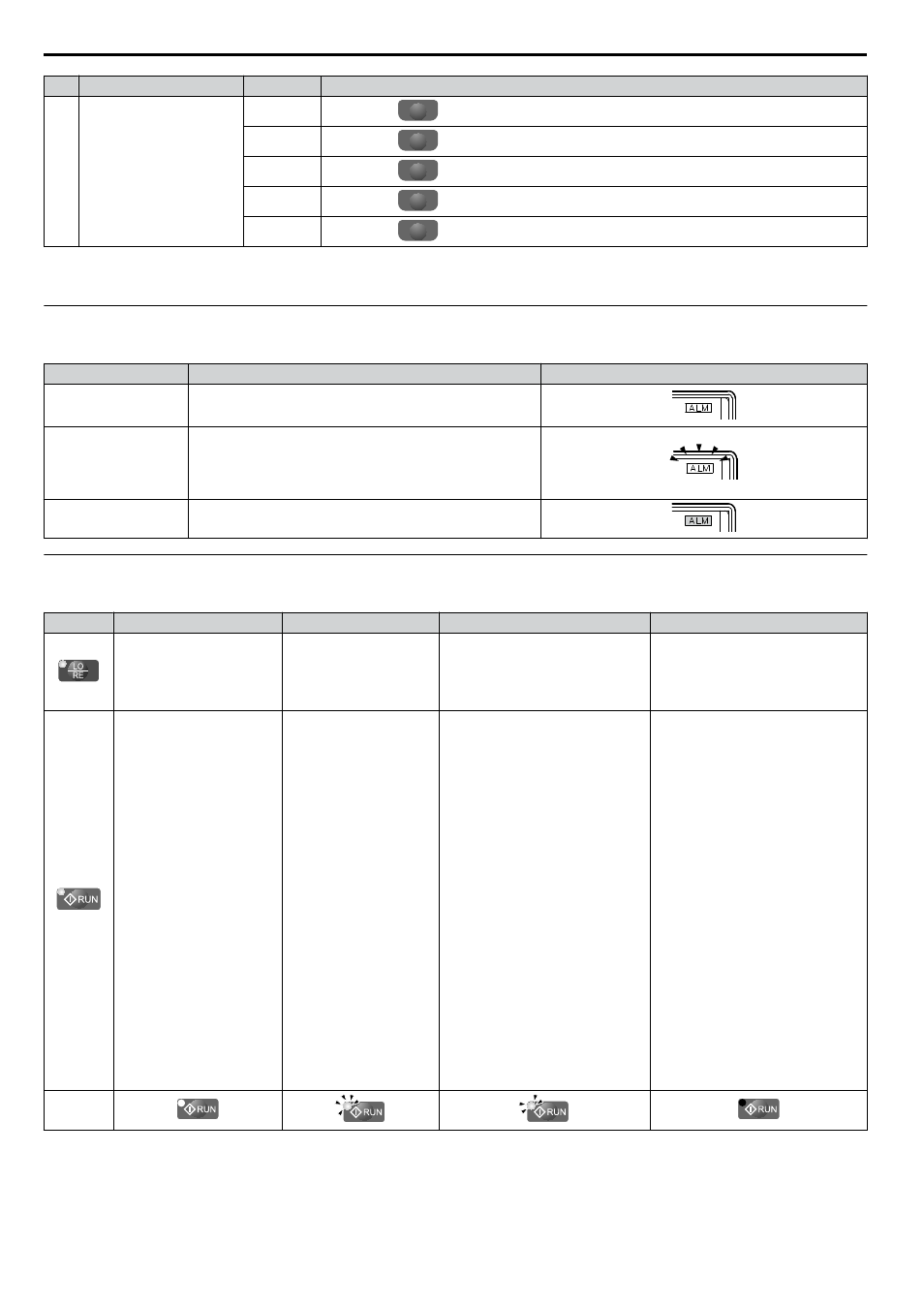

Nom

Affichage

Contenu

10

Touche de fonction 1

(F1)

JOG

Appuyer sur

F1

exécute la fonction par à-coups.

HELP

Appuyer sur

F1

permet d'afficher le menu d'aide.

Appuyer sur

F1

déplace le curseur vers la gauche.

HOME

Appuyer sur

F1

permet de revenir au menu principal (référence de fréquence).

ESC

Appuyer sur

F1

permet de revenir à l'affichage précédent.

<1> Affiché lorsqu'en mode référence de fréquence.
<2> Affiché lorsqu'en mode référence de fréquence et en mode de moniteur.

u

Affichages de la DEL ALARME (ALM)

Table 4.2 État et contenu de la DEL ALARME (ALM)

État

Contenu

Affichage

Allumé

Lorsque le variateur de vitesse détecte une alarme ou une

erreur.

Clignotant

• Lorsqu'une alarme se produit.
• Lorsqu'un oPE est détecté.
• Lorsqu'une faute ou une erreur se produit pendant le réglage

automatique.

Éteint

Fonctionnement normal (aucune faute ou alarme).

u

Indications de la DEL LO/RE et de la DEL RUN

Table 4.3 Indications de la DEL LO/RE et de la DEL RUN

DEL

Allumée

Clignotante

Clignotant rapidement

Éteinte

Lorsque le clavier est

sélectionné pour la

commande de marche et le

contrôle de la référence de

fréquence (LOCAL)

Lorsqu'un appareil autre que le clavier

est sélectionné pour la commande de

marche et le contrôle de la référence

de fréquence (REMOTE)

Pendant le fonctionnement

• Pendant la décélération

jusqu'à l'arrêt

• Lorsqu'une commande

de marche est saisie et

que la référence de

fréquence est de 0 Hz

• Pendant que le variateur de vitesse

était réglé à LOCAL, une

commande de marche a été

transmise aux bornes d'entrée, puis

le variateur de vitesse a été

commuté à REMOTE.

• Une commande de marche a été

saisie par le biais des bornes

d'entrée, alors que le variateur de

vitesse n'était pas en mode de

variateur de vitesse.

• Pendant la décélération lorsqu'une

commande d'arrêt rapide a été

saisie.

• La sortie du variateur de vitesse est

fermée par la fonction de

désactivation de sécurité.

• La touche STOP a été enfoncée

pendant que le variateur de vitesse

fonctionnait en REMOTE.

• Le variateur de vitesse a été mis

sous tension alors que b1-17 = 0

(réglage par défaut) pendant

qu'une commande de marche était

active.

Pendant l'arrêt

Exemples

4.1 Utilisation du clavier d'opération

84

YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)
