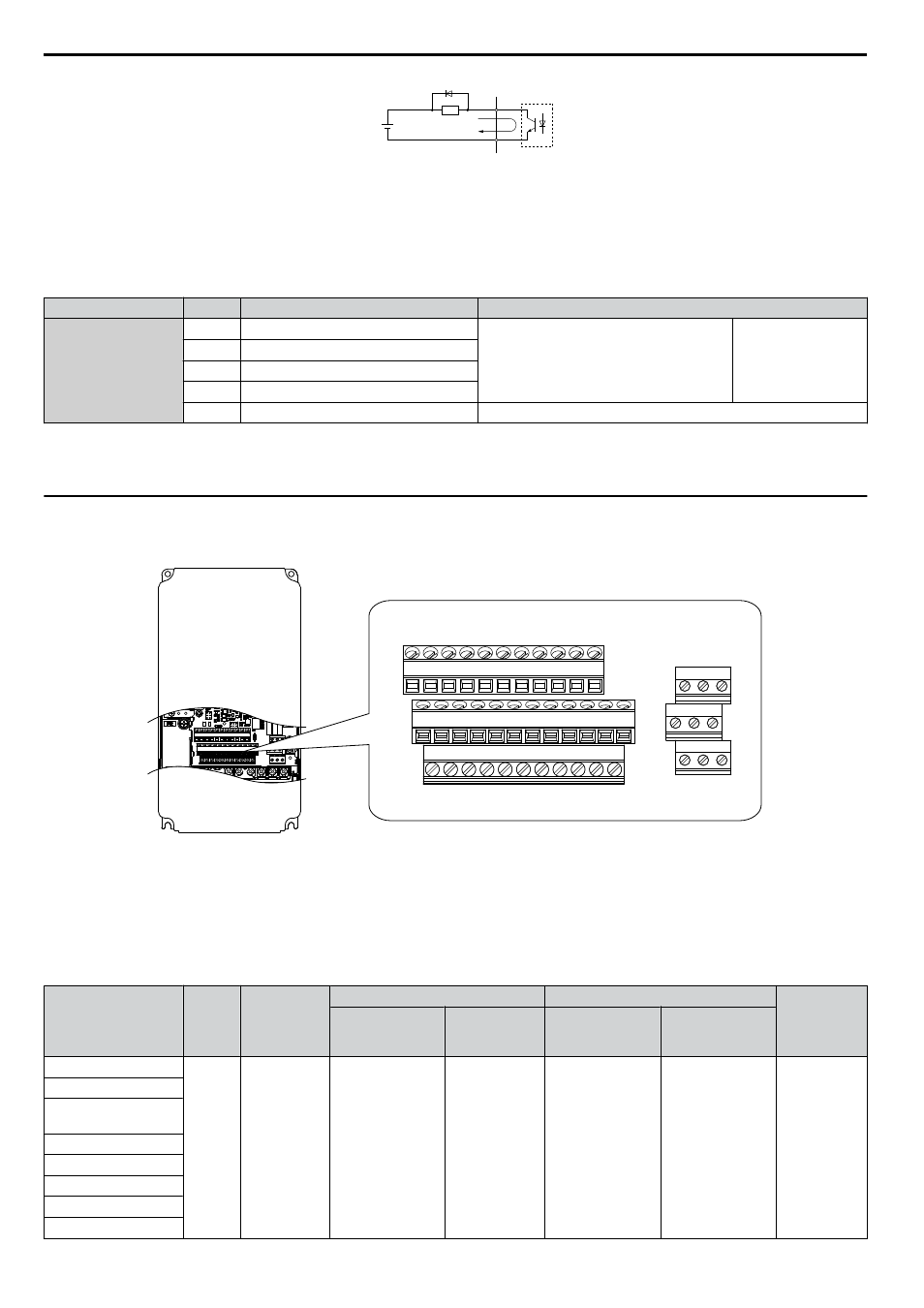

Configuration de la borne, Figure 3.26, Bornes de communication de série – Yaskawa A1000 CIMR-AU Manuel d'utilisation

Page 70: Taille des fils et spécifications du couple

Advertising
background image

A

B

C

D

A – Alimentation électrique externe,

48 V max.

B – Diode de suppression

C – Bobine
D – 50 mA ou moins

Figure 3.26 Connexion d'une diode de suppression

n

Bornes de communication de série

Table 3.8 Bornes du circuit de contrôle: communication de série

Type

Nom du signal

Fonction (niveau du signal)

Communication
MEMOBUS/Modbus

<1>

R+

Entrée de communications (+)

Communication MEMOBUS/Modbus:

utiliser un câble RS-485 ou RS-422 pour

connecter le variateur de vitesse

RS-485/422

Protocole de

communication

MEMOBUS/Modbus

115.2 kbit/s (max.)

R-

Entrée de communications (-)

S+

Sortie de communications (+)

S-

Sortie de communications (-)

IG

Borne de terre blindée

0 V

<1> Activer la résistance de terminaison dans le dernier variateur de vitesse à l’intérieur d’un réseau MEMOBUS/Modbus en réglant le commutateur

DIP S2 en position ON.

Se reporter à Connexions des entrées/sorties de contrôle à la page 73

pour plus de renseignements sur la résistance

de terminaison.

u

Configuration de la borne

Les bornes du circuit de contrôle sont disposées comme illustré à la

Figure 3.27

.

MA MB MC

M1 M2 M5

M3 M6 M4

E(G) HC H1 H2 DM+ DM- IG R+ R- S+ S-

S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP

V+ AC V- A1 A2 A3 FM AM AC MP RP AC

Figure 3.27 Configuration des bornes du circuit de contrôle

n

Taille des fils et spécifications du couple

Sélectionner le type et le calibre de fil appropriés depuis la

Table 3.9

. Pour un câblage plus simple et plus fiable, utiliser

des ferrules serties à l’extrémité des fils. Consulter la

Table 3.10

pour les types et les tailles de bornes à ferrule.

Table 3.9 Calibre des fils

Borne

Taille

de

la vis

Couple

de serrage

N

m

(lb. po)

Borne à fil dénudé

Borne à ferrule

Type de fil

Taille de fil

applicable

mm

2

(AWG)

Taille de fil

recomm.

mm

2

(AWG)

Taille de fil

applicable

mm

2

(AWG)

Taille de fil

recomm.

mm

2

(AWG)

S1-S8, SC, SN, SP

M3

0.5 à 0.6

(4.4 à 5.3)

Fil multibrin:

0.2 à 1.0

(24 à 16)

Fil massif:

0.2 à 1.5

(24 à 16)

0.75 (18)

0.25 à 0.5

(24 à 20)

0.5 (20)

Fil blindé, etc.

H1, H2, HC
RP, V+, V-, A1, A2,

A3, AC
MA, MB, MC
M1-M6
MP, FM, AM, AC
DM+, DM-
R+, R-, S+, S-, IG

3.7 Câblage du circuit de contrôle

70

YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)
