3.4 Clavier d'opération et couvert frontal
Retirer le clavier d'opération du variateur de vitesse pour l’utiliser à distance ou lors de l’ouverture du couvert frontal pour
l’installation d’une carte d’option.
REMARQUE: s’assurer de retirer le clavier d'opération avant d’ouvrir ou de réinstaller le couvert frontal. Un clavier d'opération qui
demeure branché dans le variateur de vitesse lors du retrait du couvert frontal peut entraîner un fonctionnement erroné causé par une
mauvaise connexion. Fixer solidement le couvert frontal en place avant de réinstaller le clavier d'opération.
u Retrait/Réinstallation du clavier d'opération
n Retrait du clavier d'opération
Tout en enfonçant la patte située du côté droit du clavier d'opération, tirer le clavier d'opération vers l’avant pour le retirer
du variateur de vitesse.

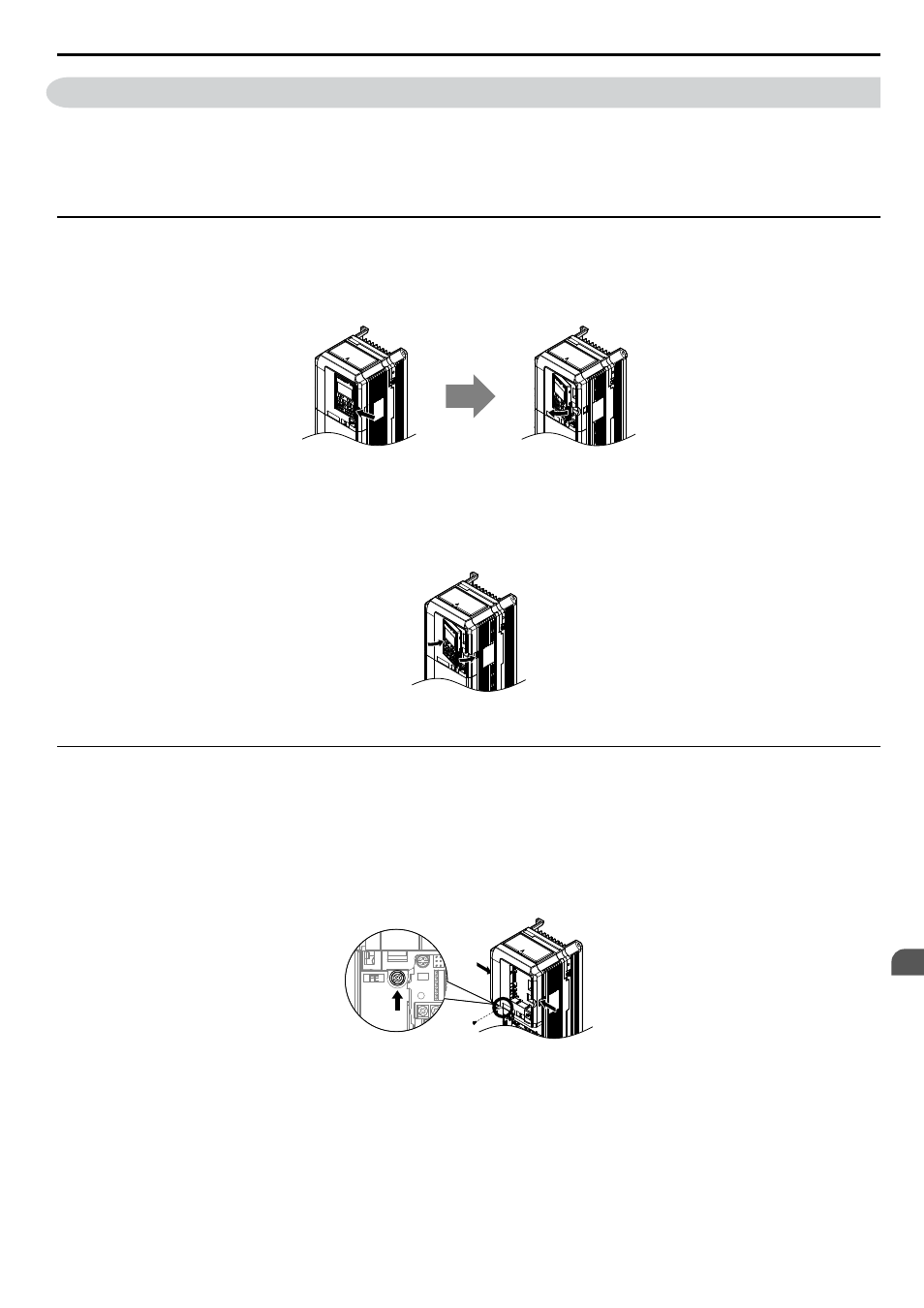

Figure 3.15 Retrait du clavier d'opération
n Réinstallation du clavier d'opération
Insérer le clavier d'opération dans l’ouverture du couvert supérieur tout en l’alignant avec les encoches du côté gauche de
l’ouverture. Ensuite, appuyer délicatement sur le côté droit du clavier jusqu’à ce qu’il s’enclenche en place.
Figure 3.16 Réinstallation du clavier d'opération
u Retrait/Réinstallation du couvert frontal
n Retrait du couvert frontal
Modèles de variateur de vitesse CIMR-A o 2A0004 à 2A0081, 4A0002 à 4A0044 et 5A0003 à 5A0032
Après avoir retiré le couvert du bornier de raccordement et le clavier d'opération, desserrer la vis qui retient le couvert
frontal (les modèles
CIMR-Ao2A0056, 4A0038, 5A0022 et 5A0027 n'utilisent pas de vis pour retenir le couvert frontal). Pincer les pattes de
chaque côté du couvert frontal, puis tirer vers l’avant pour le retirer du variateur de vitesse.
Figure 3.17 Retirer le couvert frontal (2A0004 à 2A0081, 4A0002 à 4A0044 et 5A0003 à 5A0032)
Modèles de variateur de vitesse CMR-A o 2A0110 à 2A0415 et 4A0058 à 4A1200
1.
Retirer le couvert du bornier de raccordement et le clavier d'opération.
2.
Desserrer la vis d'installation du couvert frontal.
3.
Utiliser un tournevis à lame plate pour desserrer les crochets de chaque côté du couvert et qui retiennent celui-
ci en place.
3.4 Clavier d'opération et couvert frontal
