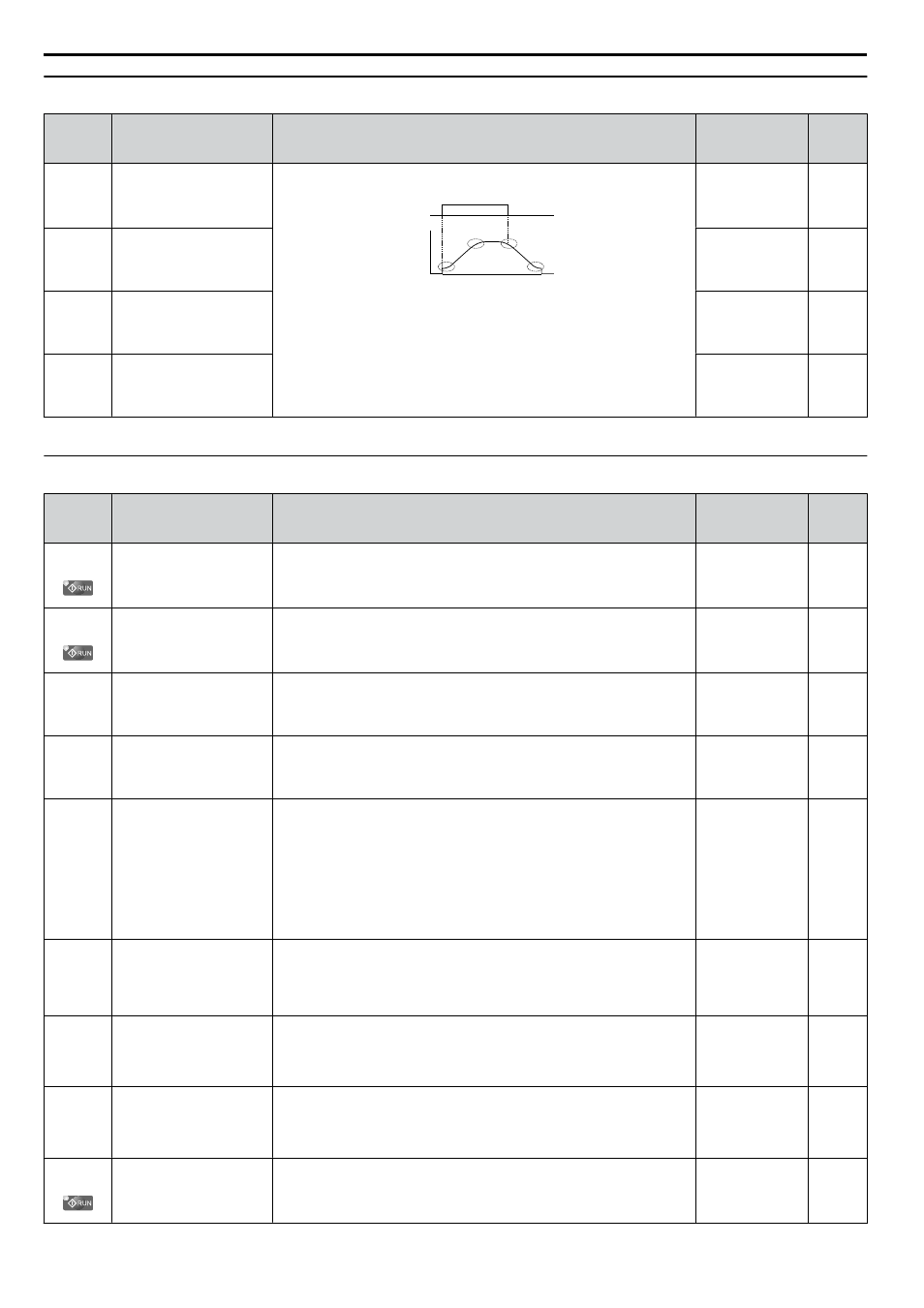

u

C2: caractéristiques de la courbe en S

(Adr.

Hex.)

Nom

Description

Valeurs

Page

C2-01

(20B)

Caractéristique de la courbe

en S au début de

l'accélération

La courbe en S peut être contrôlée depuis les quatre points indiqués ci-

dessous.

Commande
de marche

Heure

Fréquence
de sortie

C2-01

C2-04

C2-02

C2-03

ON (allumé)

OFF (éteint)

Réglage par
défaut: 0.20 s

<1>

Min.: 0.00

Max.: 10.00

C2-02

(20C)

Caractéristique de la courbe

en S à la fin de l'accélération

Réglage par

défaut: 0.20 s

Min.: 0.00

Max.: 10.00

C2-03

(20D)

Caractéristique de la courbe

en S au début de

l'accélération

Réglage par

défaut: 0.20 s

Min.: 0.00

Max.: 10.00

C2-04

(20E)

Caractéristique de la courbe

en S à la fin de la

décélération

Réglage par

défaut: 0.00 s

Min.: 0.00

Max.: 10.00

<1> Le réglage par défaut est déterminé par le paramètre A1-02, sélection de la méthode de contrôle.

u

C3: compensation de glissement

(Adr.

Hex.)

Nom

Description

Valeurs

Page

C3-01

(20F)

Gain de compensation de

glissement

Définit le gain pour la fonction de compensation de glissement du moteur

utilisée pour le moteur 1.

Réglage par
défaut:

<1>

Min.: 0.0

Max.: 2.5

C3-02

(210)

Délai principal de

compensation de

glissement

Ajuste le délai de la fonction de compensation de glissement utilisée pour

le moteur 1.

Réglage par
défaut:

<1>

Min.: 0 ms

Max.: 10000 ms

C3-03

(211)

Limite de la compensation

de glissement

Définit la limite supérieure de la fonction de compensation de glissement

sous forme de pourcentage du glissement nominal du moteur pour le

moteur 1 (E2-02).

Réglage par

défaut: 200%

Min.: 0

Max.: 250

C3-04

(212)

Sélection de la

compensation de

glissement pendant la

régénération

0: désactivée.

1: activée au-dessus de 6 Hz.

2: activée chaque fois que la compensation de glissement est possible.

Réglage par

défaut: 0

Plage: 0 à 2

C3-05

(213)

Sélection du

fonctionnement de la limite

de tension de sortie

0: désactivée.

1: activée. Réduit automatiquement le flux du moteur lorsque la saturation

de tension de sortie est atteinte.

Note:

le mode de contrôle disponible pour le paramètre C3-05 varie

selon le modèle de variateur de vitesse:

CIMR-Ao2A0004 à 2A0415, 4A0002 à 4A0675 et 5A0003

à 5A0242: disponible lorsque A1-02 = 0.1.

CIMR-Ao4A0930 et 4A1200: disponible lorsque A1-02 =

2, 3, 6, 7.

Réglage par

défaut: 0

Plage: 0, 1

C3-16

(261)

Niveau de départ du

fonctionnement de la limite

de tension de sortie

(modulation du

pourcentage)

Définit le niveau de départ du fonctionnement de la limite de tension de

sortie (modulation du pourcentage) lorsque C3-05 est activé.

Note:

ce paramètre est uniquement disponible pour les

modèles CIMR-Ao4A0930 et 4A1200.

Réglage par

défaut: 85.0%

Min.: 70.0

Max.: 90.0

C3-17

(262)

Niveau de la limite de

tension de sortie maximale

(modulation du

pourcentage)

Définit le niveau de fonctionnement de la limite de tension de sortie

déterminé par C3-18 (modulation du pourcentage) lorsque C3-05 est activé.

Note:

ce paramètre est uniquement disponible pour les

modèles CIMR-Ao4A0930 et 4A1200.

Réglage par

défaut: 90.0%

Min.: 85.0

Max.: 100.0

C3-18

(263)

Niveau de la limite de

tension de sortie

Définit le pourcentage maximal de la réduction de la tension de sortie

lorsque C3-05 est activé.

Note:

ce paramètre est uniquement disponible pour les

modèles CIMR-Ao4A0930 et 4A1200.

Réglage par

défaut: 90.0%

Min.: 30.0

Max.: 100.0

C3-21

(33E)

Gain de compensation de

glissement du moteur 2

Définit le gain de compensation de glissement utilisé pour le moteur 2.

Réglage par
défaut:

<2>

Min.: 0.0

Max.: 2.5

B.3 C: réglage

200
