6.3 Remplacement du variateur de vitesse
u Remplacement du variateur de vitesse
MISE EN GARDE! Risque de choc électrique. Ne jamais brancher ni débrancher aucun câble quand l'appareil est sous tension. Le
non-respect de cette consigne peut entraîner des blessures graves. Avant de procéder à l'entretien du variateur de vitesse, débrancher
toute alimentation électrique de l'équipement. Le condensateur interne reste chargé même après avoir coupé l'alimentation de
puissance. Après avoir coupé l’alimentation, attendre que le délai minimum indiqué sur le variateur de vitesse soit écoulé avant de
toucher tout composant.
MISE EN GARDE! Risque de choc électrique. Ne jamais laisser du personnel non qualifié travailler sur le variateur de vitesse. Le non-
respect de cette consigne pourrait entraîner des blessures graves. Toutes les opérations d'installation, d'entretien, d'inspection et de
réparation doivent être effectuées uniquement par du personnel autorisé familiarisé avec l'installation, le réglage et l'entretien des
variateurs de vitesse c.a.
REMARQUE: toujours observer des procédures de décharge électrostatique (ESD) appropriées lors de la manipulation du variateur
de vitesse et des circuits imprimés. Les circuits du variateur de vitesse pourraient être endommagés par une décharge électrostatique
si cette consigne n’était pas respectée.
La pocédure suivante explique comment remplacer le variateur de vitesse.
Cette section fournit des directives pour le remplacement du variateur de vitesse uniquement.
Pour installer des circuits d'option ou d'autres types d'option, consulter les manuels spécifiques de ces options.
REMARQUE: lors du transfert d'un transistor de freinage, d'une résistance de freinage ou d'une autre type d'option d'un variateur
endommagé vers un nouveau variateur de vitesse de rechange, veiller au fonctionnement approprié de celui-ci avant de le reconnecter
au nouveau variateur de vitesse. Remplacer les options brisées afin de prévenir une défaillance immédiate du variateur de vitesse de
rechange.
1.
Retirer le couvert du bornier de raccordement.

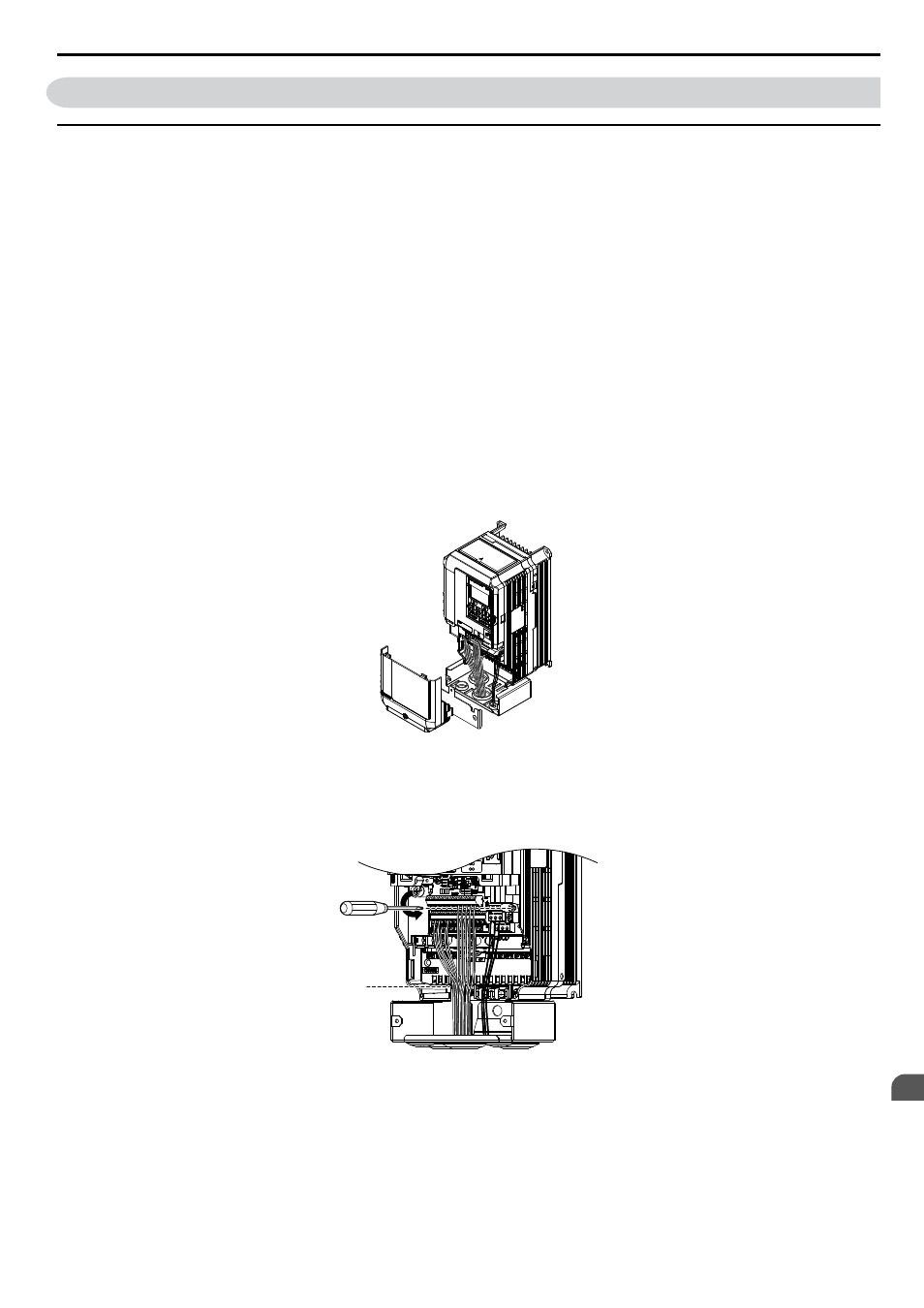

Figure 6.1 Retirer le couvert du bornier de raccordement
2.
Desserrer les vis qui retiennent la carte de raccordement en place. Retirer les vis qui retiennent le couvert inférieur
et retirer ce dernier du variateur de vitesse.
Note: les variateurs de vitesse à boîtier IP00/à châssis ouvert n'ont pas de couvert inférieur ou de conduit.
Figure 6.2 Dévisser la carte de raccordement et retirer le couvert inférieur
3.
Glisser la carte de raccordement comme illustré par les flèches pour retirer celle-ci du variateur de vitesse ainsi
que le couvert inférieur.
