Réglage

Fonction

Page

7E

Détection de marche avant/arrière (contrôle V/f

avec simple PG)

90 à 97

Entrée numérique DriveWorksEZ 1 à 8

Réglage

Fonction

Page

9F

DriveWorksEZ désactivé

Réglage 0: séquence à trois fils

L'entrée numérique programmée pour le contrôle à trois fils devient l'entrée de marche avant/arrière bidirectionnelle, S1

devient l'entrée de la commande de marche et S2 devient l'entrée de la commande d'arrêt.
Le variateur de vitesse démarre le moteur lorsque l'entrée S1 réglée pour la commande de marche se ferme pendant plus

de 2 ms. Le variateur de vitesse arrête le fonctionnement lorsque l'entrée S2 de l'arrêt se relâche pendant 2 ms. Lorsque

l'entrée numérique programmée pour le fonctionnement vers l'avant/l'arrière est ouverte, le variateur de vitesse est réglé

pour le fonctionnement vers l'avant. Lorsque l'entrée numérique est fermée, le variateur de vitesse est réglé pour le

fonctionnement vers l'arrière.

Note:

saisir les commandes de marche et d'arrêt par le biais de S1 et S2 lors de la sélection de la séquence à trois fils.

S1

S2

S5

SC

Commande de marche (marche en

cas de fermeture)

VARIATEUR DE VITESSE

Commutateur

d'arrêt(N.C.)

Commutateur

de marche

(N.O.)

Commande d'arrêt (arrête en cas

d'ouverture)

FWD/REV (Entrée multifonctions)

(H1-05 = 0)

Entrée de séquence commune

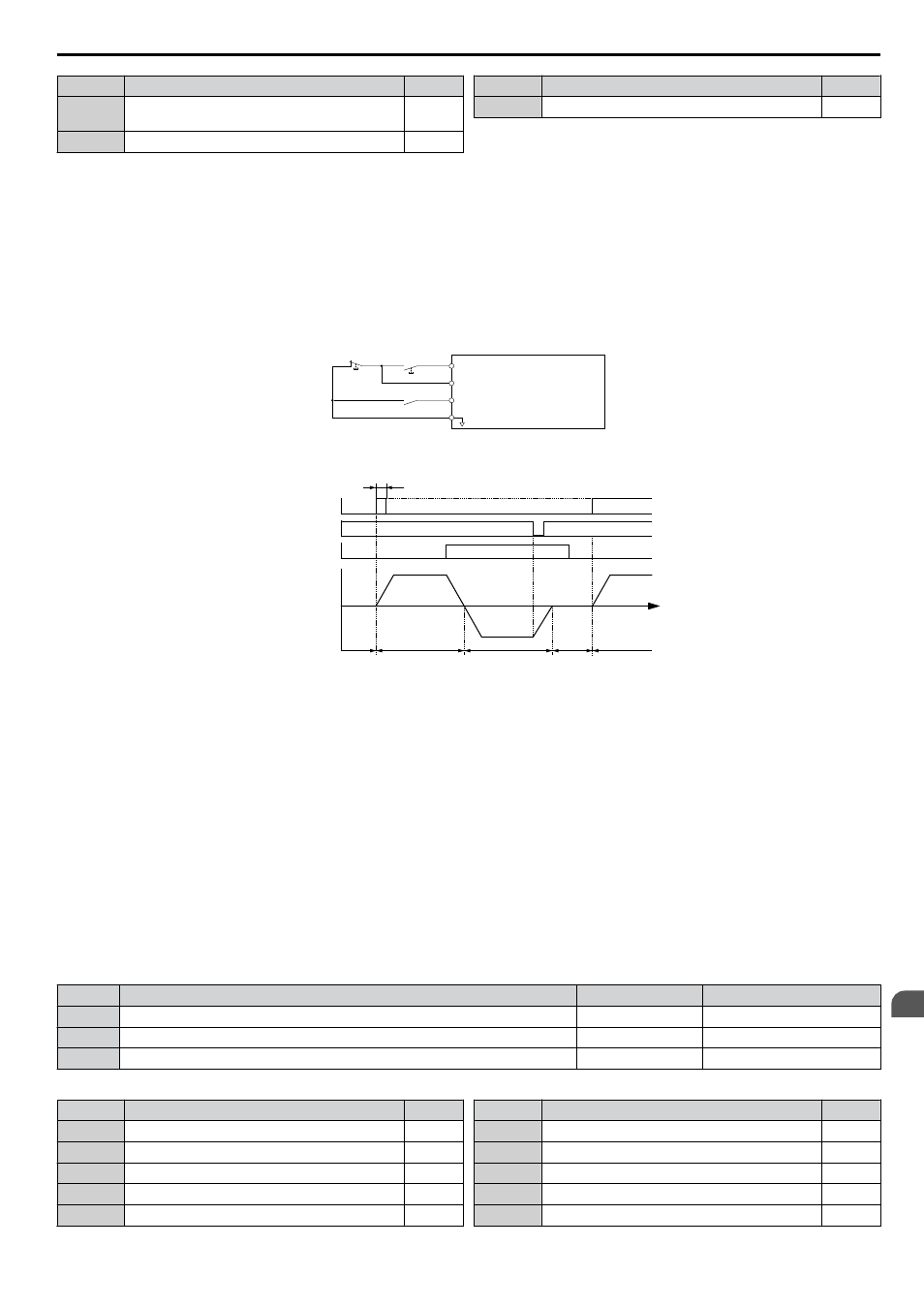

Figure 4.22 Diagramme de câblage de la séquence à trois fils

2 ms min.

Commande de
marche

OFF (arrêt) (éteint)

Peut-être soit ALLUMÉ ou ÉTEINT

OFF (arrêt) (éteint)

Vitesse du
moteur

Commande
avant/arrière

Commande
d'arrêt

Arrêt

Arrière

Arrêt

Avant

DURÉE

Avant

ON (arrière) (allumé)

Figure 4.23 Séquence à trois fils

Note:

1. La commande de marche doit être fermée pendant plus de 2 ms.
2. Si la commande de marche est active au démarrage et que b1-17 = 0 (commande de marche au démarrage non acceptée), la DEL

de marche clignotera pour indiquer que les fonctions de protection fonctionnent. Si l'application l'exige, régler b1-17 à 1 pour émettre

automatiquement une commande de marche au démarrage du variateur de vitesse.

MISE EN GARDE! Risque de mouvement brusque. S’assurer que les circuits de marche/arrêt et les circuits de sécurité sont

correctement câblés et en bon état avant de mettre le variateur de vitesse sous tension. Le non-respect de cette consigne pourrait

entraîner des blessures graves, voire mortelles, occasionnées par des équipements en mouvement.

MISE EN GARDE! Risque de mouvement brusque. Le variateur de vitesse peut démarrer de façon inattendue en marche arrière après

de démarrage s'il est câblé pour une séquence à trois fils, mais réglé pour une séquence à deux fils (réglage par défaut). Veiller à ce

que b1-17 soit réglé à « 0 » (le variateur de vitesse n'accepte pas de commande de marche active au démarrage). Lors de l'initialisation

du variateur de vitesse, utiliser une initialisation à trois fils. Le non-respect de cette consigne pourrait entraîner des blessures graves,

voire mortelles, occasionnées par des équipements en mouvement.

n

H2-01 à H2-03: sélection de la fonction des bornes M1-M2, M3-M4 et M5-M6

Le variateur de vitesse est doté de trois bornes de sortie multifonctions. La

Table 4.26

énumère la liste des fonctions

disponibles pour ces bornes en utilisant H2-01, H2-02 et H2-03.

Nom du paramètre

Plage de réglage

Réglage par défaut

H2-01

Sélection de la fonction de la borne M1-M2 (relais)

0 à 192

0: pendant le fonctionnement

H2-02

Sélection de la fonction de la borne M3-M4 (relais)

0 à 192

1: vitesse zéro

H2-03

Sélection de la fonction de la borne M3-M4 (relais)

0 à 192

2: concordance de vitesse 1

Table 4.26 Réglages de la borne de sortie numérique multifonctions

Réglage

Fonction

Page

0

Pendant le fonctionnement

1

Vitesse zéro

2

Concordance de vitesse 1

114

3

Concordance de vitesse 1 définie par l'utilisateur

114

4

Détection de la fréquence 1

Réglage

Fonction

Page

5

Détection de la fréquence 2

6

Variateur de vitesse prêt

7

Sous-tension du bus c.c.

8

Pendant le blocage des IGBT (N.O.)

9

Source de la référence de fréquence

4.6 Ajustements de la configuration de base du variateur de vitesse

YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)

113

4

Prog. démarrage et fonctionnement
