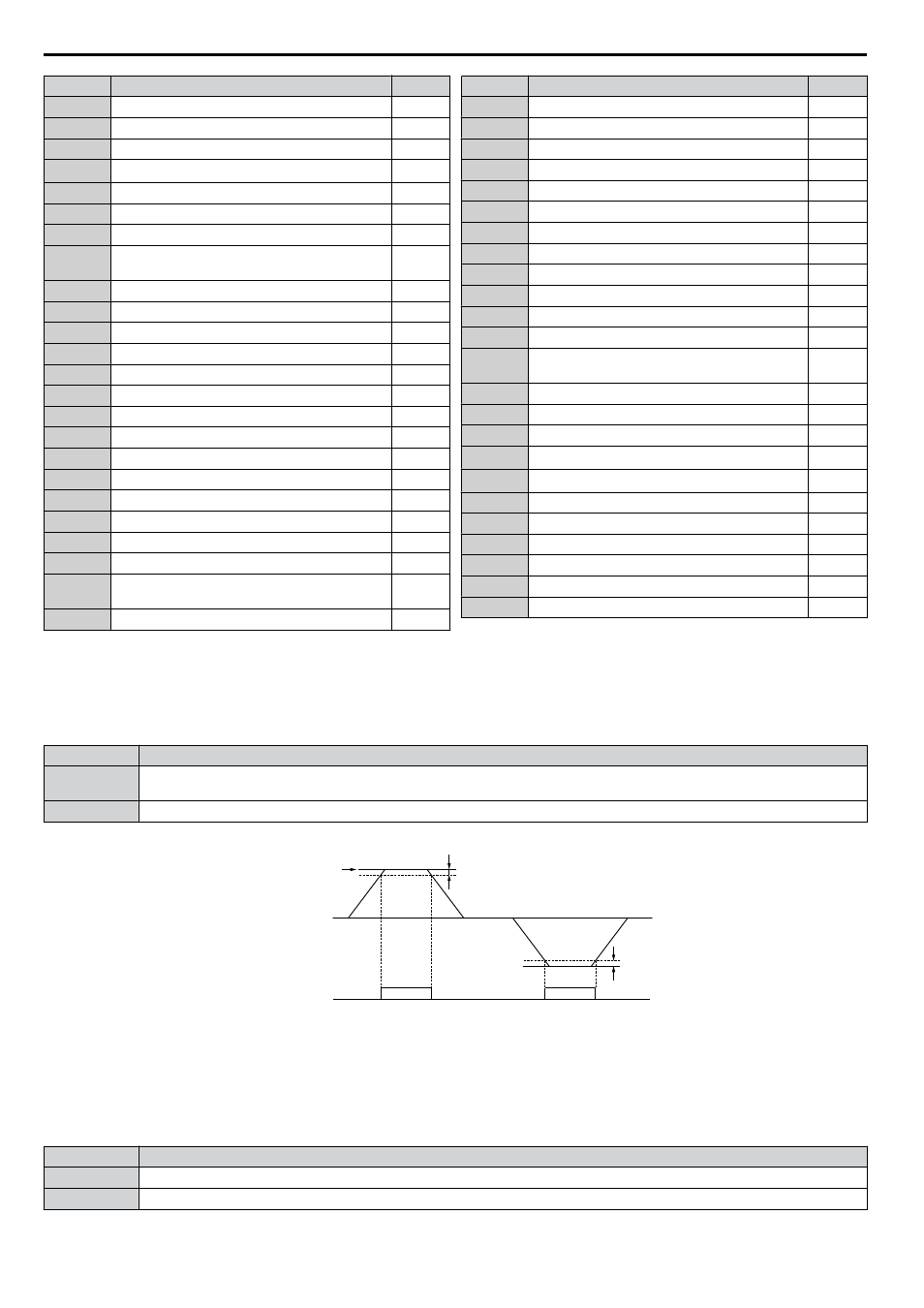

Réglage

Fonction

Page

A

Source de la commande de marche

B

Détection du couple 1 (N.O.)

C

Perte de la référence de fréquence

D

<1>

Faute de la résistance de freinage

E

Faute

F

Acheminement direct

10

Faute mineure

11

Commande de réinitialisation active après une

faute

12

Sortie de la minuterie

13

Concordance de vitesse 2

14

Concordance de vitesse 2 définie par l'utilisateur

15

Détection de la fréquence 3

16

Détection de la fréquence 4

17

Détection du couple 1 (N.F.)

18

Détection du couple 2 (N.O.)

19

Détection du couple 2 (N.F.)

1A

Pendant la marche arrière

1B

Pendant le blocage des IGBT (N.F.)

1C

Sélection du moteur 2

1D

Pendant la régénération

1E

Redémarrage activé

1F

Alarme de surcharge du moteur (oL1)

20

Préalarme de surchauffe du variateur de vitesse

(oH)

22

Détection de l'affaiblissement mécanique

Réglage

Fonction

Page

2F

Période d'entretien

30

Pendant la limite du couple

31

Pendant la limite de vitesse

32

Pendant la limite de vitesse en contrôle du couple

33

Servo zéro terminé

37

Pendant la sortie de fréquence

38

Variateur de vitesse activé

39

Sortie d'impulsions en watts-heure

3C

État de LOCAL/REMOTE

3D

Pendant la recherche de vitesse

3E

Rétroaction du PID faible

3F

Rétroaction élevée du PID

4A

Pendant le fonctionnement du système anti-

panne KEB

4B

Pendant le freinage en court-circuit

4C

Pendant l'arrêt rapide

4D

Limite de la durée de l'alarme oH

4E

<2>

Faute de transistor de freinage (rr)

4F

<2>

Surchauffe de la résistance de freinage (rH)

60

Alarme de refrodissment interne du ventilateur

61

Détection de la position du rotor terminée

90

Sortie numérique DriveWorksEZ 1

91

Sortie numérique DriveWorksEZ 2

92

Sortie numérique DriveWorksEZ 3

100 à 192 Fonctions 0 à 92 avec sortie inversée

<1> Non disponible sur les modèles CIMR-Ao4A0930 et 4A1200.
<2> Non disponible pour les modèles de variateur de vitesse CIMR-Ao2A0169 à 2A0415 et 4A0088 à 4A1200

Réglage 2: concordance de vitesse 1 (concordance f

ref

/f

out

1)

Se ferme lorsque la fréquence de sortie réelle ou la vitesse du moteur (CLV, CLV/PM) se situe à l'intérieur de la largeur

de concordance de vitesse (L4-02) de la référence de fréquence actuelle sans égard à la direction.

État

Description

Ouverte

La sortie de fréquence ou la vitesse du moteur ne correspond pas à la référence de fréquence pendant le fonctionnement du variateur

de vitesse.

Fermée

La référence de fréquence ou la vitesse du moteur se situe à l'intérieur de la plage de la référence de fréquence. ±L4-02.

Note:

la détection fonctionne en marche avant et arrière.

L4-02

L4-02

Référence
de fréquence

Concordance
de vitesse 1

ON (allumé)

OFF (éteint)

Fréquence de sortie

ou vitesse du moteur

Figure 4.24 Tableau temporel de la concordance de vitesse 1

Réglage 3: concordance de vitesse 1 définie par l'utilisateur (concordance f

ref

/f

1

définie)

Se ferme lorsque la fréquence de sortie réelle ou la vitesse du moteur (CLV, CLV/PM) et la référence de fréquence se

situent à l'intérieur de la largeur de concordance de vitesse (L4-02) du niveau de concordance de vitesse programmé

(L4-01).

État

Description

Ouverte

La fréquence de sortie ou la vitesse du moteur et la référence de fréquence ne se situent pas à l'intérieur de la plage L4-01 ±L4-02.

Fermée

La fréquence de sortie ou la vitesse du moteur et la référence de fréquence ne se situent pas à l'intérieur de la plage L4-01 ±L4-02.

Note:

la détection fonctionne en marche avant et arrière. La valeur de L4-01 sert de niveau de détection dans les deux directions.

4.6 Ajustements de la configuration de base du variateur de vitesse

114

YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)
