l'accélération est réduite lorsque la valeur du courant de sortie excède 85% du niveau défini au paramètre L3-02 pour
une durée plus longue que celle réglée en L3-27. L'accélération s'arrête lorsque le courant excède L3-02. L'accélération
se poursuit lorsque le courant chute sous L3-02 pour une durée supérieure à celle définie en L3-27.
Le niveau de prévention du calage est automatiquement réduit dans une plage de puissance constante.
Se reporter à
L3-03: limite de la prévention du calage pendant l'accélération à la page 120 .
Niveau de prévention du calage
pendant l'accélération
L3-02
L3-02
-15%
Courant de sortie
Fréquence
de sortie
Durée
Durée
Contrôle la fréquence de sortie
pour empêcher le moteur de caler

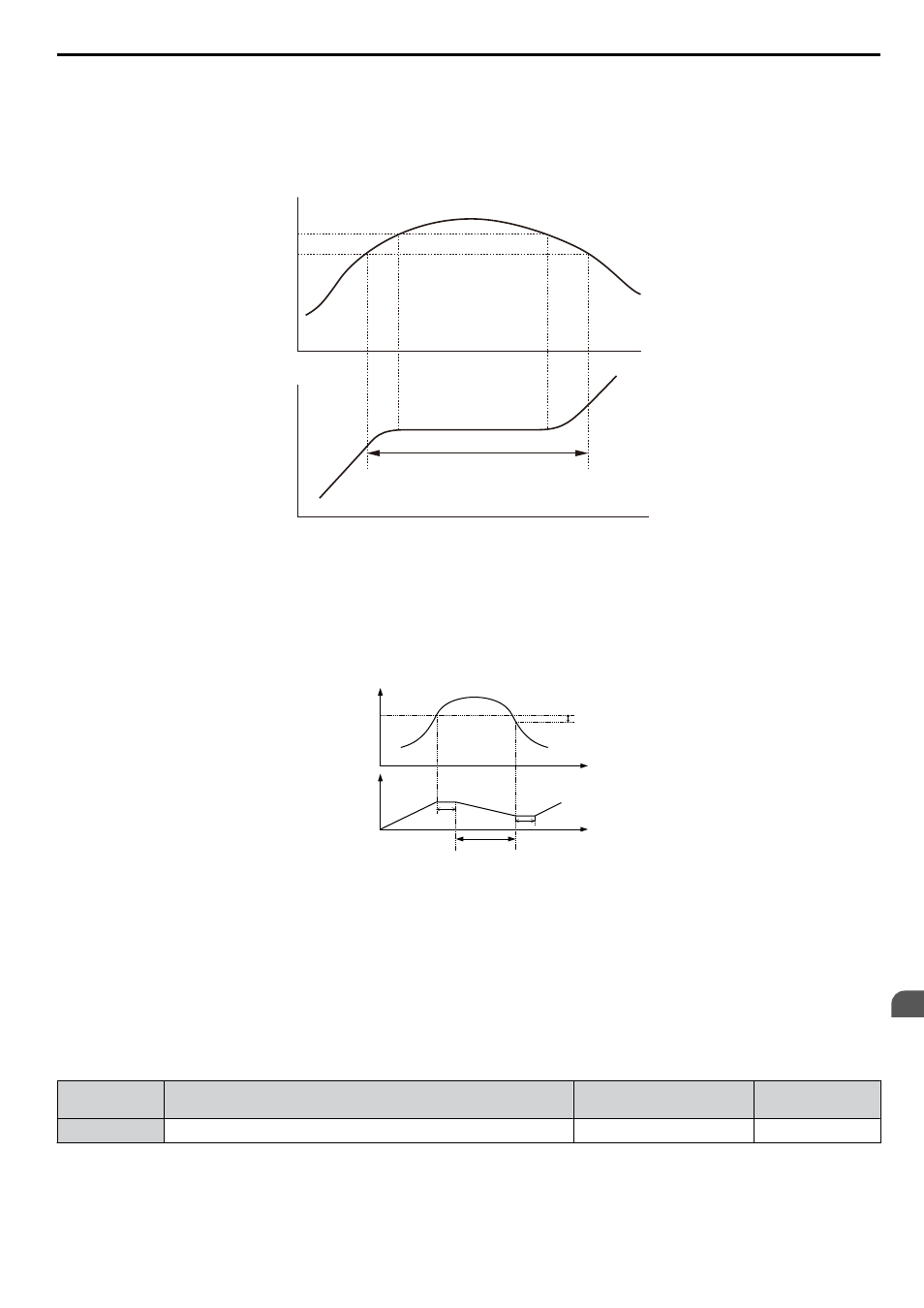

Figure 4.30 Prévention du calage pendant l'accélération pour les moteurs à induction
• Contrôle vecteur en boucle fermée pour PM:
l'accélération s'arrête lorsque le courant de sortie atteint le niveau défini dans le paramètre L3-02. Lorsque la durée
définie dans le paramètre L3-27 est échue, la variateur de vitesse décélère à l'aide de la durée de décélération définie en
L3-22. La décélération s'arrête lorsque le courant chute sous 85% de L3-02. Le variateur de vitesse tentera d'accélérer
de nouveau après la durée définie en L3-27.
Courant de sortie
L3-02
Fréquence de sortie
Durée
Durée
Décélération
utilisant L3-22
L3-27
L3-27
15% de L3-02
Figure 4.31 Prévention du calage pendant l'accélération pour les moteurs à aimant permanent
Note: les modes de contrôle du moteur PM ne sont pas disponibles pour les variateurs de vitesse de classe 600 V, CIMR-
Ao5oooooo.
Réglage 2: prévention intelligente du calage
Le variateur de vitesse ignore la durée d'accélération sélectionnée et tente d'accélérer pour la durée minimale. Le taux
d'accélération est ajusté de façon à ce que le courant n'excède pas la valeur définie dans le paramètre L3-02.
n L3-02: niveau de la prévention du calage pendant l'accélération
Définit le niveau de courant de sortie auquel la prévention du calage est activée pendant l'accélération.
Nº Nom Plage de réglage
Réglage par
défaut
L3-02 Prévention du calage pendant l'accélération 0 à 150% <1> <1>
<1> La limite supérieure et la valeur par défaut sont déterminées par la valeur nominale de la charge et la sélection de déclassement de la fréquence
porteuse (C6-01 et L8-38 respectivement).
• Abaisser L3-02 si un calage se produit lors de l'utilisation d'un moteur qui est relativement petit par rapport au variateur
de vitesse.
