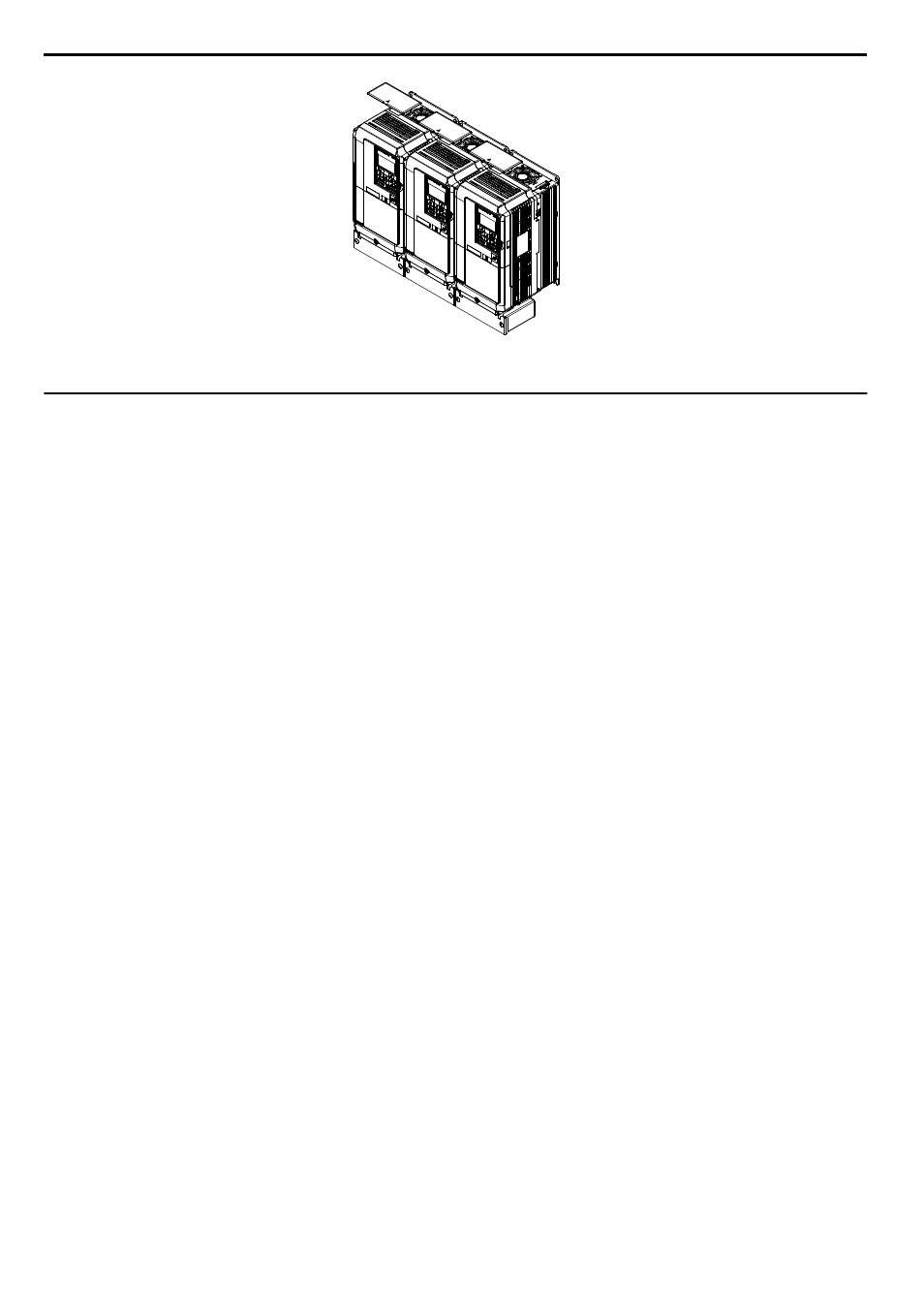

Figure 2.4 Montage côte à côte de IP20/NEMA 1 dans un boîtier
u Consignes et directives pour l'installation des modèles CIMR-Ao4A0930 et 4A1200
Lire les consignes et les directives suivantes avant d'installer les modèles CIMR-Ao4A0930 et 4A1200.
MISE EN GARDE! Risque d'écrasement. Respecter les directives et les consignes suivantes. Le non-respect de cette consigne pourrait
entraîner des blessures graves, voire mortelles, occasionnées par la chute des équipements.
n Procédure de suspension verticale
MISE EN GARDE! Risque d'écrasement. Utiliser un câble suffisamment longue pour assurer un angle de suspension de 50° ou plus
grand tel qu'illustré à la Figure 2.6 . La charge maximale permise pour les boulons à œil n'est pas garantie lorsque le variateur de vitesse
est suspendu à des câbles dont l'angle est inférieur à 50°. Le non-respect de cette consigne peut entraîner des blessures graves, voire
mortelles, occasionnées par la chute des équipements.
Utiliser la procédure suivante pour soulever le variateur de vitesse avec une grue:
1.
Retirer les quatre boulons à œil des panneaux latéraux du variateur de vitesse et les fixer solidement au panneau
supérieur (consulter la Figure 2.5 ).
2.
Passer le câble dans le trou des quatre boulons à œil (consulter la Figure 2.6 ).
3.
Éliminer graduellement tout jeu dans les câbles et soulever le variateur de vitesse lorsque ceux-ci sont tendus.
4.
Abaisser le variateur de vitesse au moment d'installer le boîtier. Arrêter d'abaisser le variateur de vitesse lorsque
celui-ci est près du sol, puis reprendre très lentement jusqu'à ce que le variateur de vitesse soit bien placé.
