u

Sélection du mode collecteur/source pour entrées numériques

Note:

les bornes H1, H2, DM+ et DM- sur les modèles de classe 600 V sont conçues pour la fonctionnalité, mais ne sont pas certifiées pour

EN61800-5-1, ISO13849 catégorie 3, IEC/EN61508 SIL2, coordination de l’isolement: classe 1.

Utiliser le cavalier S3 sur la carte de raccordement pour choisir entre le mode collecteur, le mode source et l’alimentation

de puissance externe pour les entrées de désactivation de sécurité H1 et H2 comme illustré à la

Table 3.11

(Réglage par

défaut: mode source, alimentation de puissance interne).

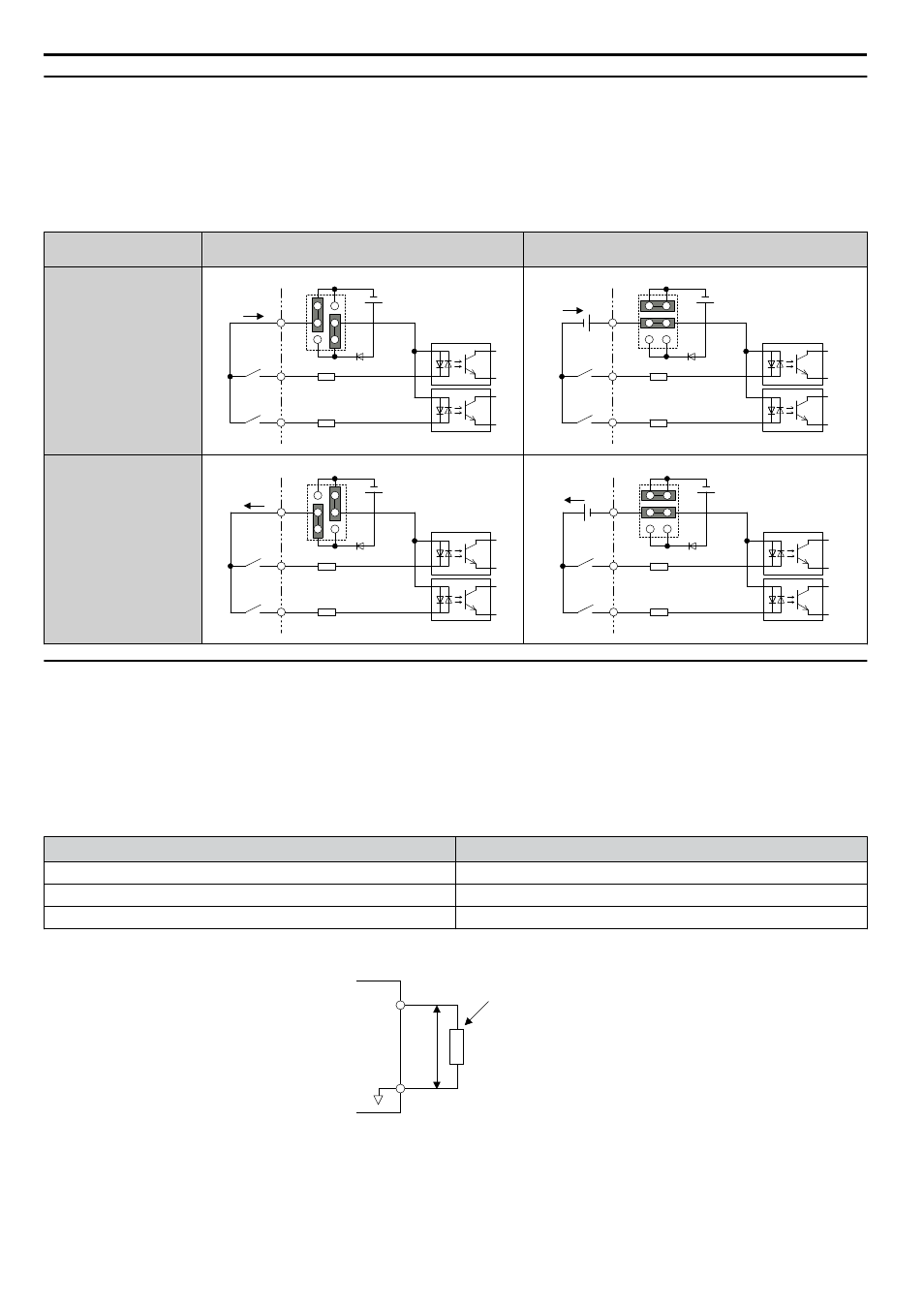

Table 3.12 Sélection de l'entrée de désactivation de sécurité collecteur/source/alimentation de puissance externe

Mode

Alimentation de puissance interne du variateur

de vitesse

Alimentation de puissance 24 V c.c. externe

Mode collecteur

24 V c.c.

H1

H2

HC

Cavalier S3

24 V c.c.

H1

H2

HC

Externe

24 V c.c.

Cavalier S3

Mode source

24 V c.c.

H1

H2

HC

Cavalier S3

24 V c.c.

H1

H2

HC

Externe

24 V c.c.

Cavalier S3

u

Utilisation de la sortie de train d’impulsions

La borne MP de sortie de train d’impulsions peut fournir l’alimentation électrique ou être utilisée avec une alimentation

de puissance externe.

REMARQUE: connecter les dispositifs périphériques conformément aux spécifications. Le non-respect de cette consigne peut entraîner

un fonctionnement inattendu du variateur de vitesse et endommager le variateur ou les circuits connectés.

n

Utlisation de l'alimentation de la borne de sortie d'impulsions (mode source)

Le niveau de tension élevée de la borne de sortie d'impulsions dépend de l'impédance de la charge.

Impédance de la charge R

L

(kΩ)

Tension de sortie V

MP

(V) (isolée)

1.5 kΩ

5 V

4 kΩ

8 V

10 kΩ

10 V

Note:

la résistance de la charge nécessaire en vue d'obtenir un certain niveau de tension élevée V

MP

peut être calculée par: R

L

= V

MP

• 2/(12

– V

MP

)

MP

AC

V

MP

R

L

Impédance de la charge

Figure 3.32 Connexion de la sortie d’impulsions utilisant une alimentation en tension interne

3.8 Connexions des entrées/sorties de contrôle

74

YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)
