Lorsque le paramètre H3-01 = 0, la référence de fréquence est de 0% entre l'entére 0 et 2 V c.c.
Lorsque le paramètre H3-01 = 1, le moteur tournera en marche arrière entre l'entére -10 et 2 V c.c.
2.0 V 10 V
-6,0 V -10 V
E1-04
0
-100%
-150%
2.0 V 10 V
100%
Référence
de fréquence
-25%
-25%
H3-01 = 0
H3-01 = 1
H3-01 = 0 H3-01 = 1
100%
Tension de l'entrée
analogique
Tension de
l'entrée
analogique

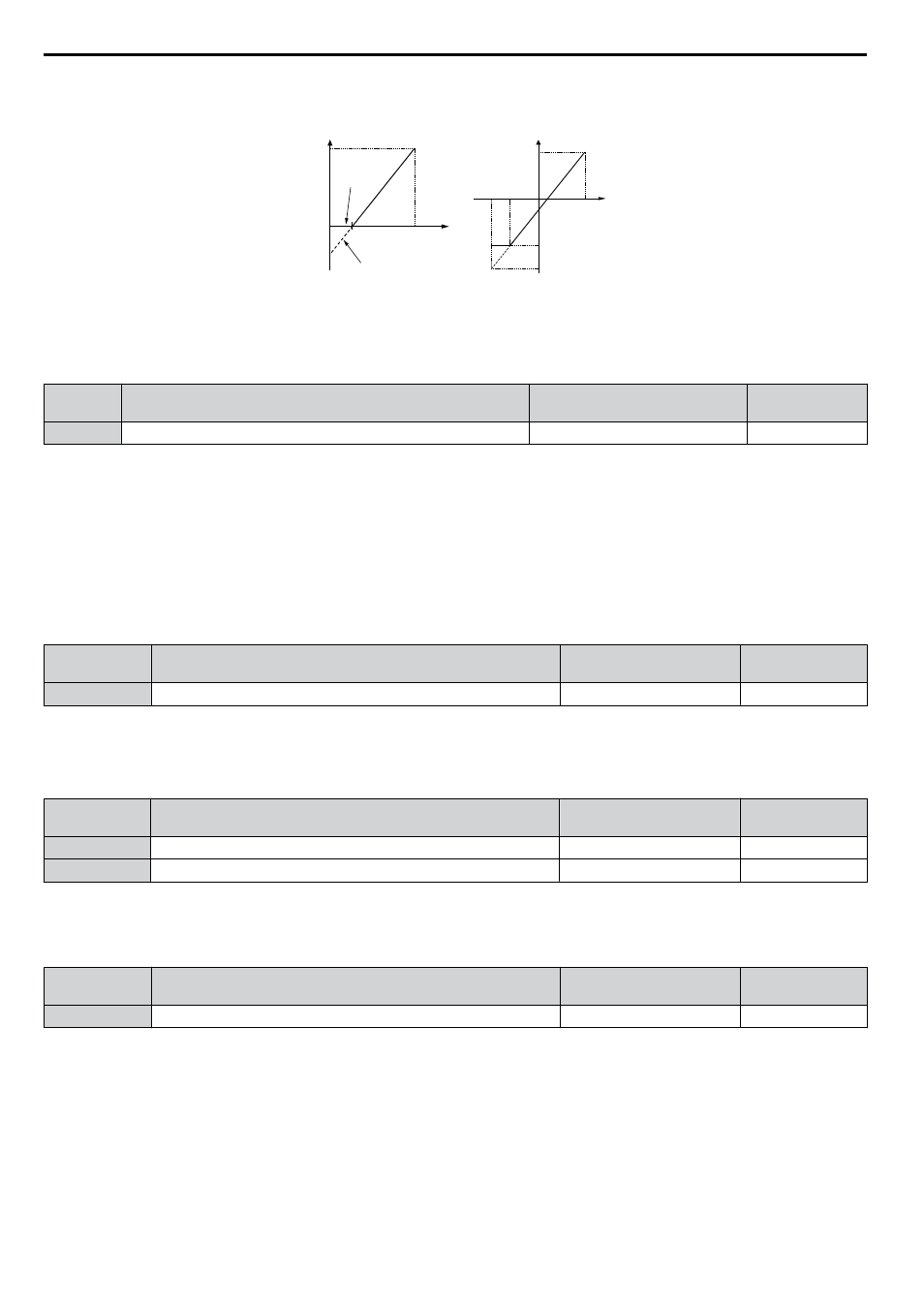

Figure 4.27 Réglage de la référence de fréquence par entrée analogique avec un biais négatif
n H3-05: sélection du niveau de signal de la borne A3
Détermine la fonction assignée à la borne de l'endrée analogique A3.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
H3-05 Sélection du niveau de signal de la borne A3 0, 1 0
Réglage 0: 0 à 10 V c.c.
Le niveau d'entrée est de 0 à 10 V c.c. Voir l'explication fournie pour H-01. Se reporter à Réglage 0: 0 à 10 V c.c. à la
page 115 .
Réglage 1: -10 à 10 V c.c.
Le niveau d'entrée est de -10 à 10 V c.c. Voir l'explication fournie pour H-01. Se reporter à Réglage 1: -10 à 10 V c.c. à
la page 115 .
n H3-06: sélection de la fonction de la borne A3
Détermine la fonction assignée à la borne de l'entrée analogique A3.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
H3-06 Sélection de la fonction de la borne A3 0 à 31 2
n H3-07, H3-08: réglage du gain et du biais de la borne A3
Le paramètre H3-07 règle le niveau de la valeur d'entrée sélectionnée qui est égale à l'entrée 10 V c.c. à la borne A3 (gain).
Le paramètre H3-08 règle le niveau de la valeur d'entrée sélectionnée qui est égale à l'entrée 0 V à la borne A3 (biais).
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
H3-07 Réglage du gain de la borne A3 -999.9 à 999.9% 100.0%
H3-08 Réglage du biais de la borne A3 -999.9 à 999.9% 0.0%
n H3-09: sélection du niveau de signal de la borne A2
Sélectionner le niveau de signal d'entrée de la borne analogique A2. Régler le commutateur DIP S1 de la carte de
raccordement en conséquence pour une entrée de tenion ou une entrée de courant.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
H3-09 Sélection du niveau de signal de la borne A2 0 à 3 2
Réglage 0: 0 à 10 V c.c.
Le niveau d'entrée est de 0 à 10 V c.c. Se reporter à Réglage 0: 0 à 10 V c.c. à la page 115 .
Réglage 1: -10 à 10 V c.c.
Le niveau d'entrée est de -10 à 10 V c.c. Se reporter à Réglage 1: -10 à 10 V c.c. à la page 115 .
Réglage 2: courant d'entrée de 4 à 20 mA
Le niveau d'entrée est de 4 à 20 mA. Les valeurs d'entrée négatives par les réglages de gain ou de biais négatifs seront
limitées à 0%.
4.6 Ajustements de la configuration de base du variateur de vitesse
