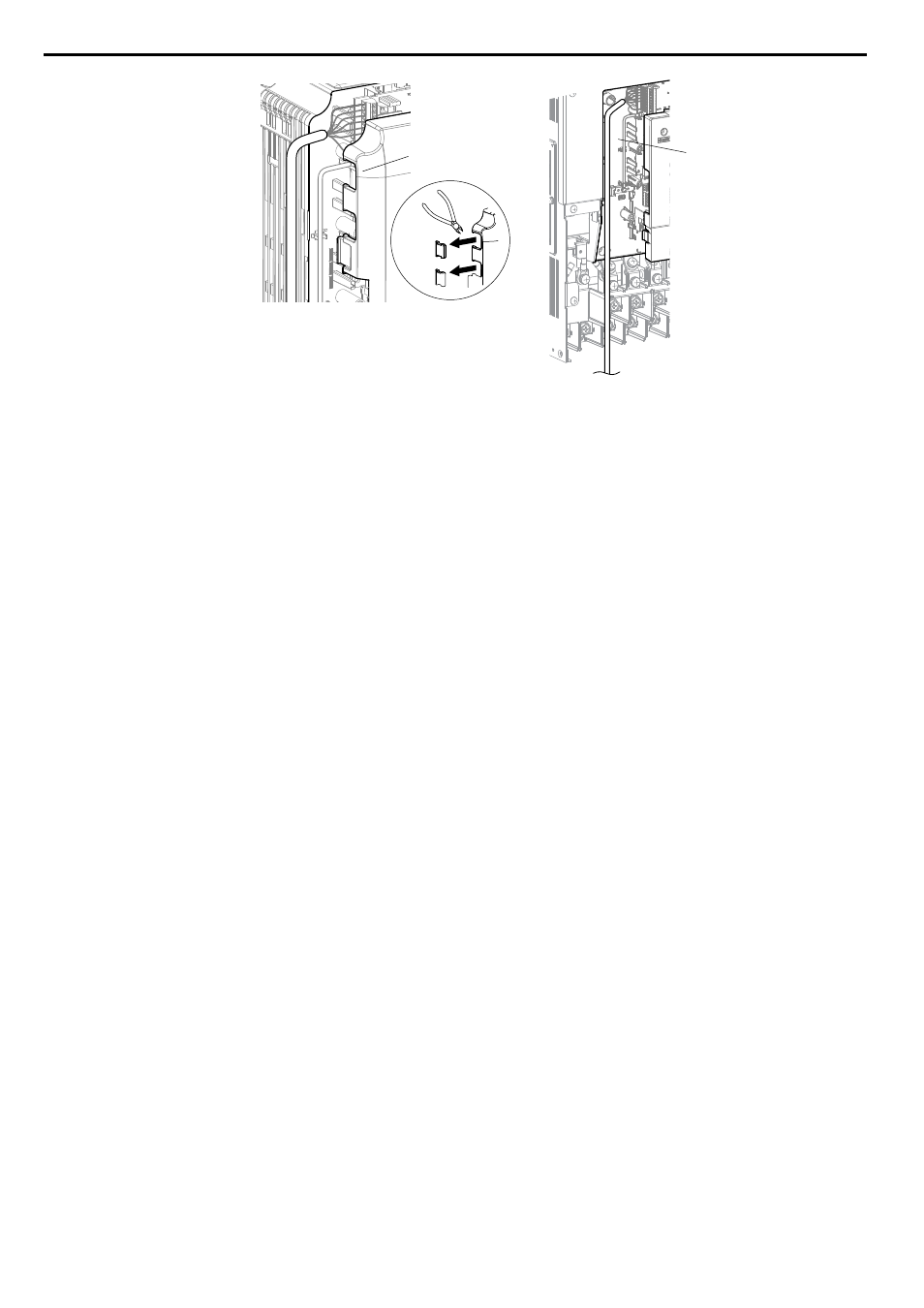

A – Câble passé dans le trou
(CIMR-Ao2A0004 à 2A0040,
CIMR-Ao4A0002 à 4A0023
et CIMR-Ao5A0003 à 5A0011)
B – Espace de câblage
(CIMR-Ao2A0056 à 2A0415,
CIMR-Ao4A0031 à 4A1200
et CIMR-Ao5A0017 à 5A0242)
Figure 7.3 Espace de câblage
5.
Replacer le couvert frontal et le clavier d'opération sur le variateur de vitesse.
Note: 1. Laisser suffisamment d'espace lors du câblage afin de pouvoir réinstaller facilement le couvert frontal. Veiller à ce
qu'aucun fil ne se coince entre le couvert frontal et le variateur de vitesse.
2. Tout câble exposé annulera la valeur nominale du boîter installé au mur.
7.1 Installation d'une carte d'option
