Page 71: Du circuit de contrôle, Pour des détails concernant le câblage, Table 3.10, Pour les types et les tailles de bornes à ferrule, Bornes à fil de type ferrule
n
Bornes à fil de type ferrule
Yaskawa recommande d’utiliser l’outil de sertissage CRIMPFOX 6 fabriqué par PHOENIX CONTACT, pour munir les
terminaisons des fils de cosses isolées afin de les connecter au variateur de vitesse. Voir la
d1
d2
8 mm
L

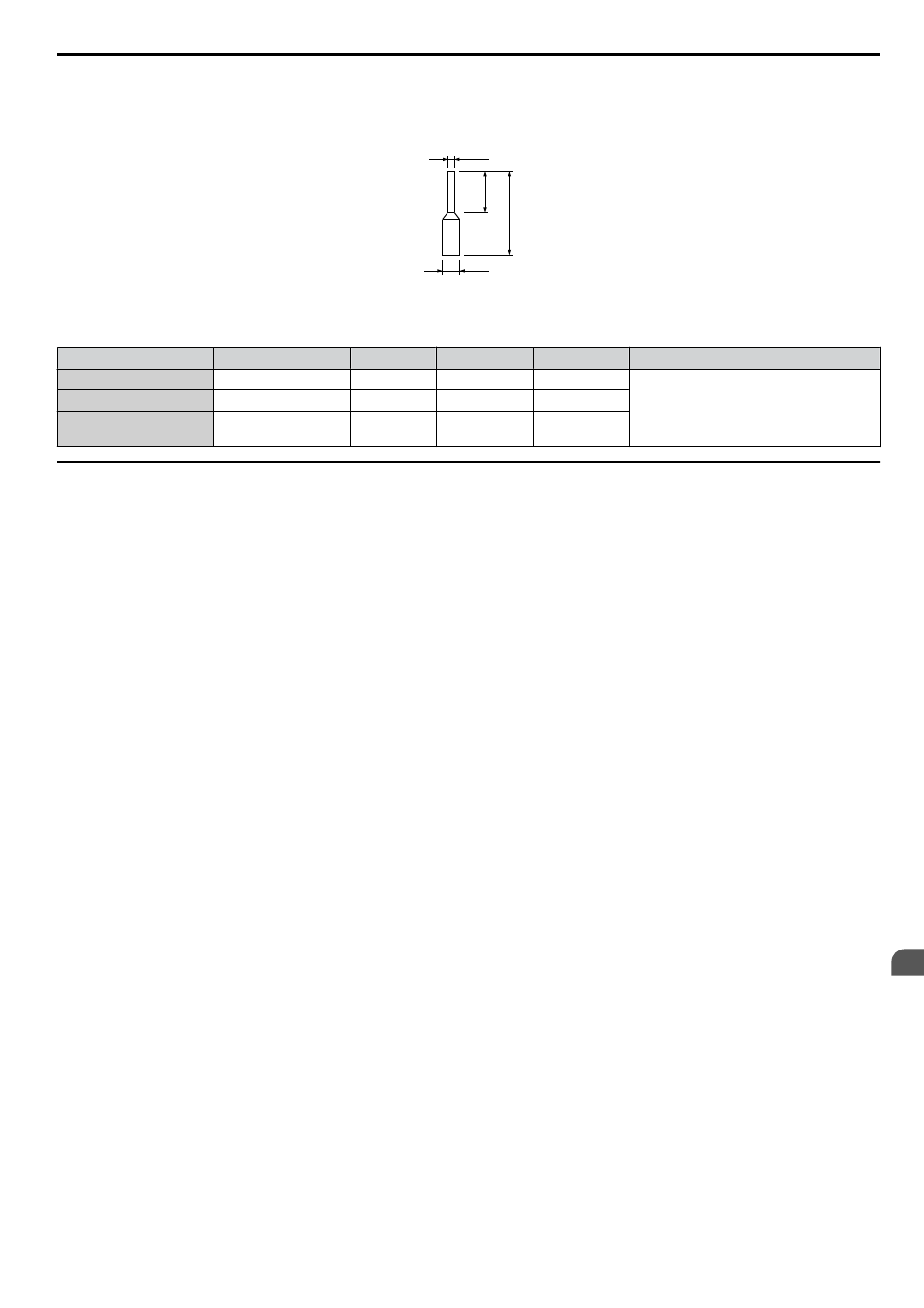

Figure 3.28 Dimensions des ferrules
Table 3.10 Types et tailles des bornes à ferrule
Taille mm
2
(AWG)
Type
L (mm)
d1 (mm)
d2 (mm)
Fabricant
0.25 (24)
AI 0.25-8YE
12.5
0.8
1.8
PHOENIX CONTACT
0.34 (22)
AI 0.34-8TQ
10.5
0.8
1.8
0.5 (20)
AI 0.5-8WH ou
AI 0.5-8OG
14
1.1
2.5
u
Câblage des bornes du circuit de contrôle
Cette section décrit les procédures et préparations appropriées pour le câblage des bornes de contrôle.
MISE EN GARDE! Risque de choc électrique. Ne pas retirer les couverts ni toucher les circuits imprimés lorsque l'appareil est sous
tension. Le non-respect de cette consigne pourrait entraîner des blessures graves, voire mortelles.
REMARQUE: séparer les câbles du circuit de contrôle des câbles du circuit principal (bornes R/L1, S/L2, T/L3, B1, B2, U/T1, V/T2, W/
T3, -, +1, +2) et des autres lignes à haute intensité. Des pratiques de câblage inappropriées peuvent entraîner un mauvais
fonctionnement du variateur de vitesse en raison d'interférences électriques.
REMARQUE: séparer les câbles reliés aux bornes de sortie numérique MA, MB, MC et M1 à M6 des câbles reliés à d'autres câbles
du circuit de contrôle. Des pratiques de câblage inappropriées peuvent entraîner un mauvais fonctionnement du variateur de vitesse
ou des équipements, ou des déclenchements intempestifs.
REMARQUE: utiliser une alimentation de puissance de classe 2 (norme UL) lors du branchement aux bornes de contrôle. Une
application inappropriée des dispositifs périphériques pourrait entraîner une dégradation des performances du variateur de vitesse due
à une alimentation de puissance inadéquate. Consulter l'article NEC 725 relatif aux contrôles à distance de Classe 1, Classe 2 et
Classe 3, à la signalisation et aux circuits à alimentation limitée pour les exigences à l'égard des alimentations de puissance de classe 2.
REMARQUE: isoler les blindages avec du ruban adhésif ou une gaine thermorétractable pour éviter le contact avec d'autres câbles de
signal et équipements. Des pratiques de câblage inappropriées peuvent entraîner un mauvais fonctionnement du variateur de vitesse
ou des équipements en raison d’un court-circuit.
REMARQUE: connecter le blindage des câbles blindés à la borne de terre appropriée. Une mise à la terre inappropriée des équipements
peut entraîner un mauvais fonctionnement du variateur de vitesse ou des équipements, ou des déclenchements intempestifs.
Câbler le circuit de contrôle uniquement après avoir effectué une mise à la terre appropriée des bornes et réalisé le câblage
Se reporter à Guide de câblage de la carte de raccordement à la page 72
pour des détails. Préparer
les extrémités des fils du circuit de contrôle comme illustré à la
Se reporter à Calibre des fils à la page 70
.
REMARQUE: ne pas serrer les vis au-delà du couple de serrage prescrit. Le non-respect de cette consigne peut entraîner un
fonctionnement erratique, des dommages au bornier de raccordement ou causer un incendie.
REMARQUE: utiliser des câbles blindés à paire torsadée, comme indiqué, pour éviter les problèmes de fonctionnement. Des pratiques
de câblage inappropriées pourraient entraîner un mauvais fonctionnement du variateur de vitesse ou des équipements en raison
d'interférences électriques.
Connecter les fils du circuit de contrôle comme illustré à la
et à la
.
3.7 Câblage du circuit de contrôle
YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)
71
3
Installation électrique
