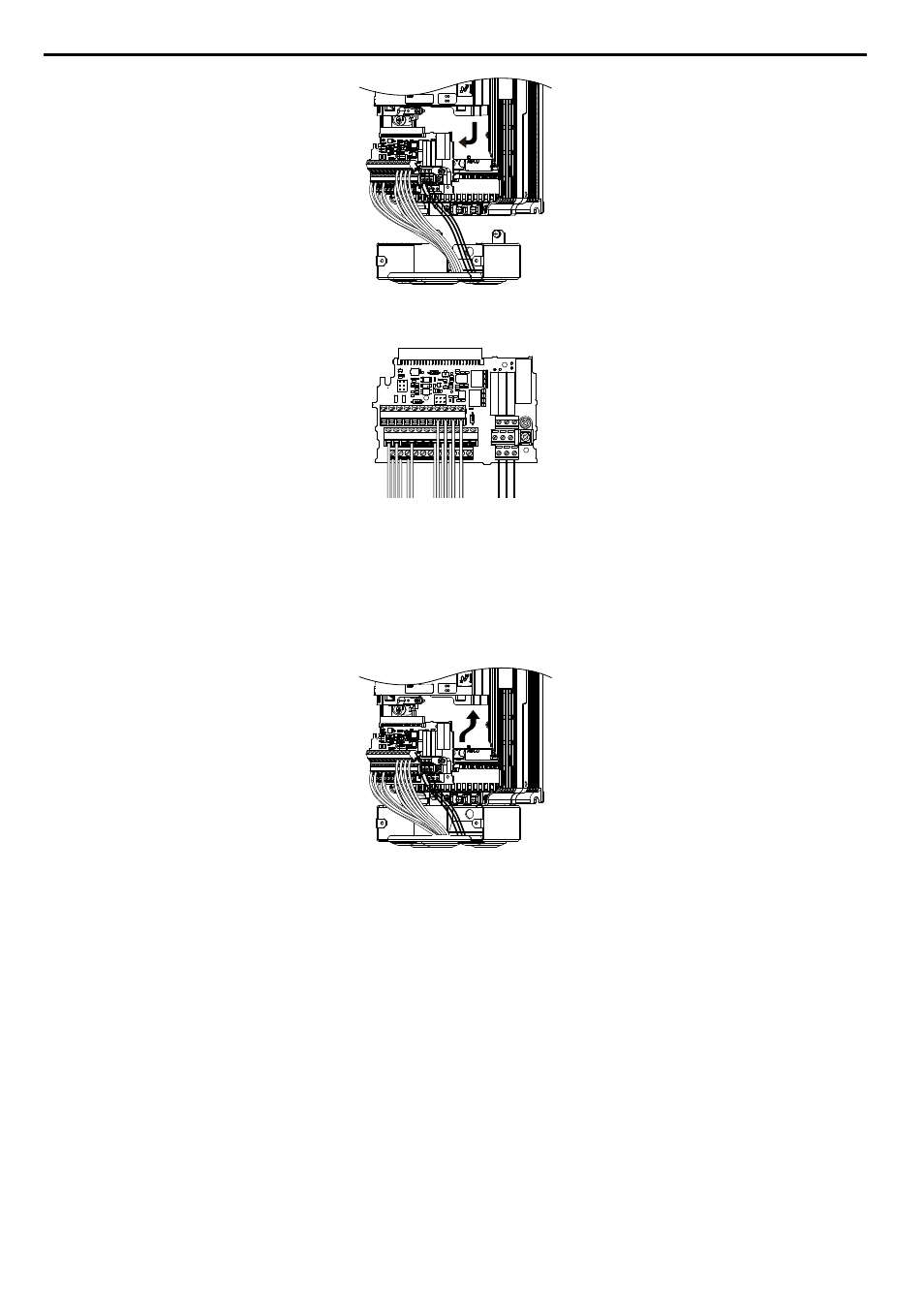

Figure 6.3 Retirer la carte de raccordement

Figure 6.4 Carte de raccordement amovible déconnectée

4.

Déconnecter toutes les cartes d'option et les options en veillant à ce qu'elles sont intactes avant de les réutiliser.

5.

Remplacer le variateur de vitesse et câbler le circuit principal.

n

Installation du variateur de vitesse

1.

Après avoir câblé le circuit principal, connecter le bornier de raccordement au variateur de vitesse comme illustré

à la

Figure 6.5

. Utiliser la vis d'installation pour fixer le bornier de raccordement en place.

Figure 6.5 Installer la carte de raccordement

2.

Reconnecter les options du nouveau variateur de vitesse de la même façon qu'elles étaient connectées dans

l'ancien variateur de vitesse. Connecter les circuits d'option aux mêmes ports d'option qui étaient utilisés dans

l'ancien variateur de vitesse dans le nouveau variateur de vitesse.

3.

Replacer le couvert du bornier de raccordement.

4.

Après la mise sous tension du variateur de vitesse, tous les réglages des paramètres sont transférés de la carte

de raccordement à la mémoire du variateur de vitesse. Si une erreur oPE04 se produit, charger les réglages des

paramètres enregistrés sur la carte de raccordement dans le nouveau variateur de vitesse en réglant le

paramètre A1-03 à 5550. Réinitialiser les minuteries de la fonction de moniteur d'entretien en réglant les

paramètres o4-01 à o4-12 à 0 et le paramètre o4-13 à 1.

6.3 Remplacement du variateur de vitesse
