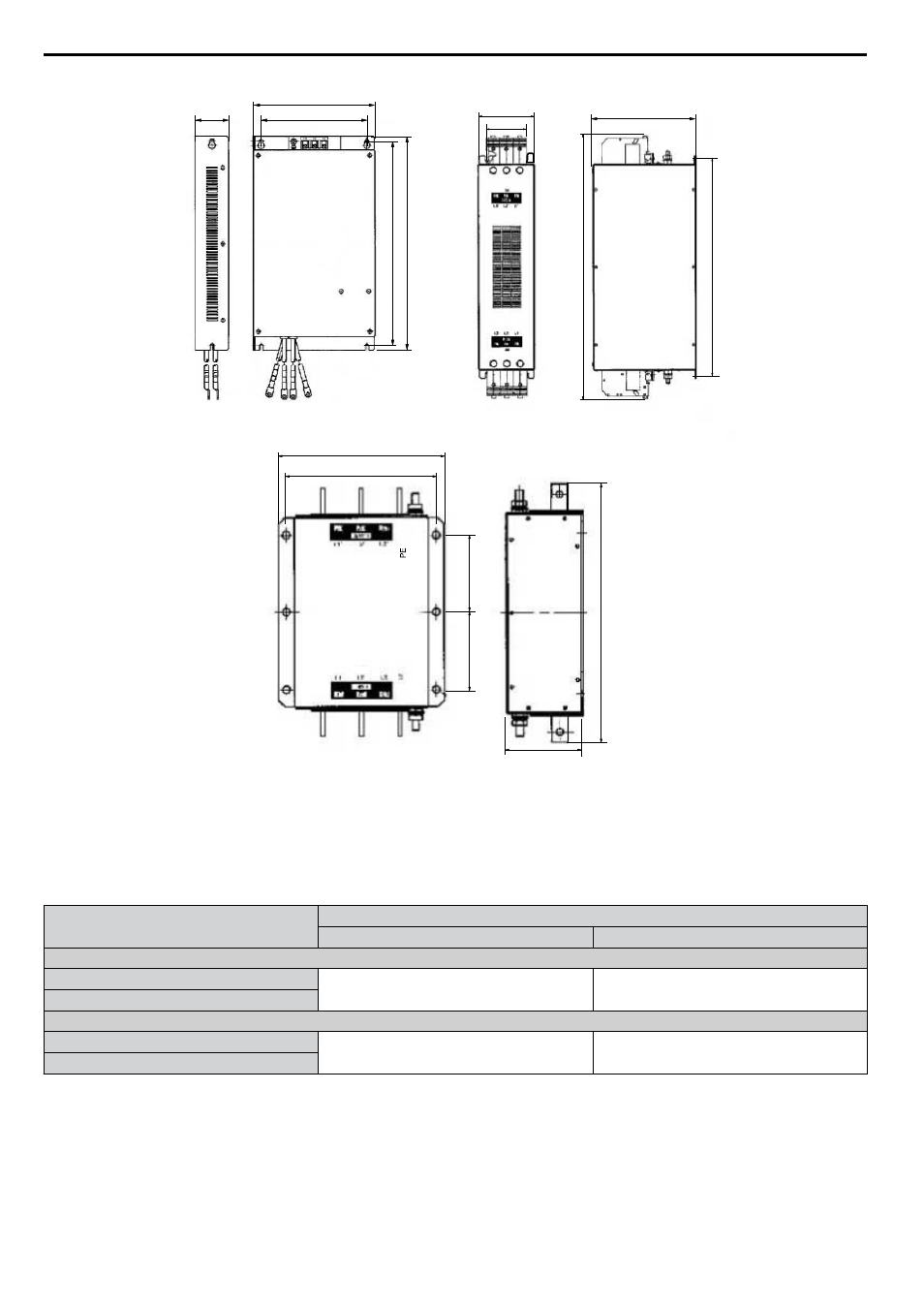

Figure C.5 Dimensions du filtre ECM
n Bobines d'arrêt de liaison c.c. pour la conformité à la norme EN 61000-3-2
Table C.3 Bobines d'arrêt de liaison c.c. pour la réduction de l'harmonique
Modèle de variateur de vitesse
CIMR-Ao
Bobines d'arrêt de liaison c.c.
Modèle Valeur nominale
Unités de 200 V triphasées
2A0004
UZDA-B
5.4 A
8 mH 2A0006
Unités de 400 V triphasées
4A0002
UZDA-B
3.2 A
28 mH 4A0004
Note: communiquer avec Yaskawa pour des renseignements concernant les bobines d'arrêt de liaison c.c. pour d'autres modèles.
