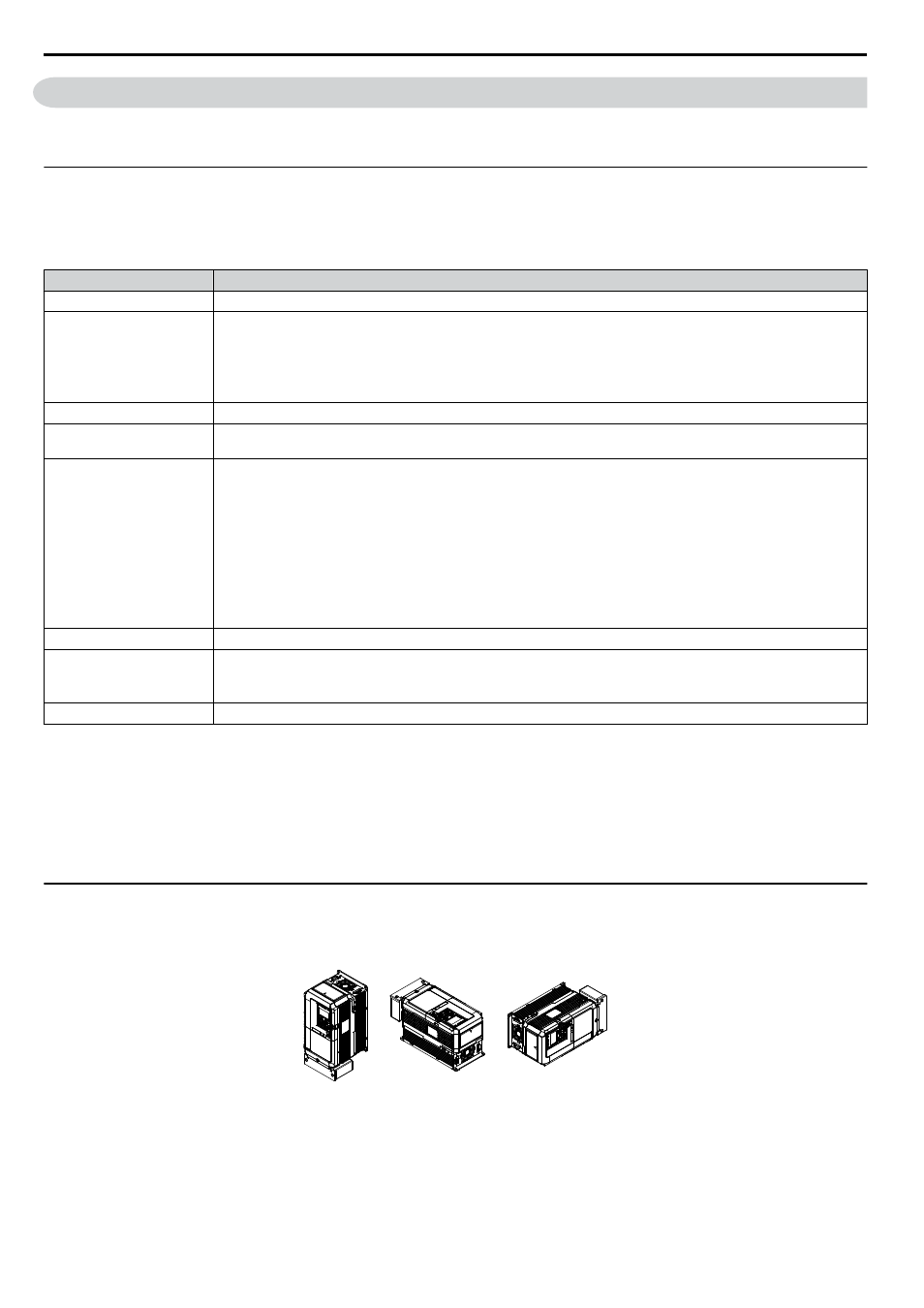

2.1 Installation mécanique

Cette section décrit les spécifications, les procédures et l'environnement pour une installation appropriée du variateur de

vitesse.

u

Environnement d'installation

Pour aider à prolonger le rendement optimal du variateur de vitesse, installer celui-ci dans un environnement correspondant

aux spécifications ci-dessous.

Table 2.1 Environnement d'installation

Environnement

Conditions

Zone d'installation

À l'intérieur

Température ambiante

-10 °C à +40 °C (IP20/NEMA Type 1)

-10 °C à +50 °C (IP00/à châssis ouvert)

La fiabilité du variateur de vitesse augmente dans des environnements où les fluctuations de température sont limitées.

Lors de l'utilisation d'un boîtier, installer un ventilateur de refroidissement ou un climatiseur dans la zone pour veiller

à ce que la température de l'air à l'intérieur du boîtier ne dépasse pas les niveaux spécifiés.

Ne pas laisser de glace se former sur le variateur de vitesse.

Humidité

95% d'humidité relative ou moins, sans condensation

Température

d'entreposage

-20 à +60 °C

Zone environnante

Installer le variateur de vitesse dans une zone libre de:
• brouillards d'huile et poussière;
• copeaux métalliques, huile, eau et autres matériaux étrangers;
• matières radioactives;
• matières combustibles (par exemple, le bois);
• gaz et liquides toxiques;
• vibrations excessives;
• chlorures;
• rayons directs du soleil.

Altitude

1000 m ou moins, jusqu'à 3000 m avec déclassement

Vibrations

10 à 20 Hz à 9.8 m/s

2

<1>

20 à 55 Hz à 5.9 m/s

2

(modèles CIMR-Ao2A0004 à 2A0211, 4A0002 à 4A0165 et 5A0003 à 5A0099) ou

2.0 m/s

2

(modèles CIMR-Ao2A0250 à 2A0415, 4A0208 à 4A1200 et 5A0125 à 5A0242)

Orientation

Installer le variateur de vitesse à la verticale pour maximiser les effets de refroidissement.

<1> Les modèles CIMR-Ao4A0930 et 4A1200 sont classés à 5.9 m/s

2

REMARQUE: éviter de placer les périphériques du variateur, des transformateurs ou d'autres appareils électroniques à proximité du

variateur de vitesse, car le bruit généré peut entraîner des opérations erronées. S'il est nécessaire d'utiliser ces appareils à proximité

du variateur de vitesse, prendre les mesures appropriées pour protéger le variateur du bruit.

REMARQUE: éviter que des matériaux étrangers, comme des copeaux métalliques et des morceaux de fils, tombent dans le variateur

de vitesse pendant l'installation. Le non-respect de cette consigne pourrait endommager le variateur de vitesse. Placer une housse

temporaire au-dessus du variateur de vitesse pendant l'installation. Retirer la housse temporaire avant le démarrage du variateur de

vitesse, car celle-ci réduira la ventilation et provoquera la surchauffe du variateur de vitesse.

u

Orientation de l'installation et espacement

Installer le variateur de vitesse à la verticale comme illustré à la

Figure 2.1

pour assurer un refroidissement approprié.

Correct

Incorrect

Incorrect

Figure 2.1 Orientation de l'installation correcte

2.1 Installation mécanique

30
