Classe de 200 V/400 V triphasé
A
B C
D
E
B
F
G
H
I
J
K
A – S'assurer que le câble de mise à la
terre est mis à la terre
B – Surface de mise à la terre (retirer
toute la peinture ou le vernis)
C – Plaque métallique
D – Panneau du boîtier
E – Variateur de vitesse
F – Câble du moteur (câble blindé
tressé, 10 m max.)
G – Moteur
H – Blindage de mise à la terre du
câble
I – Collier de serrage du câble
J – Plaque de mise à la terre (gratter
toute la peinture visible)
K – Filtre antiparasites ECM

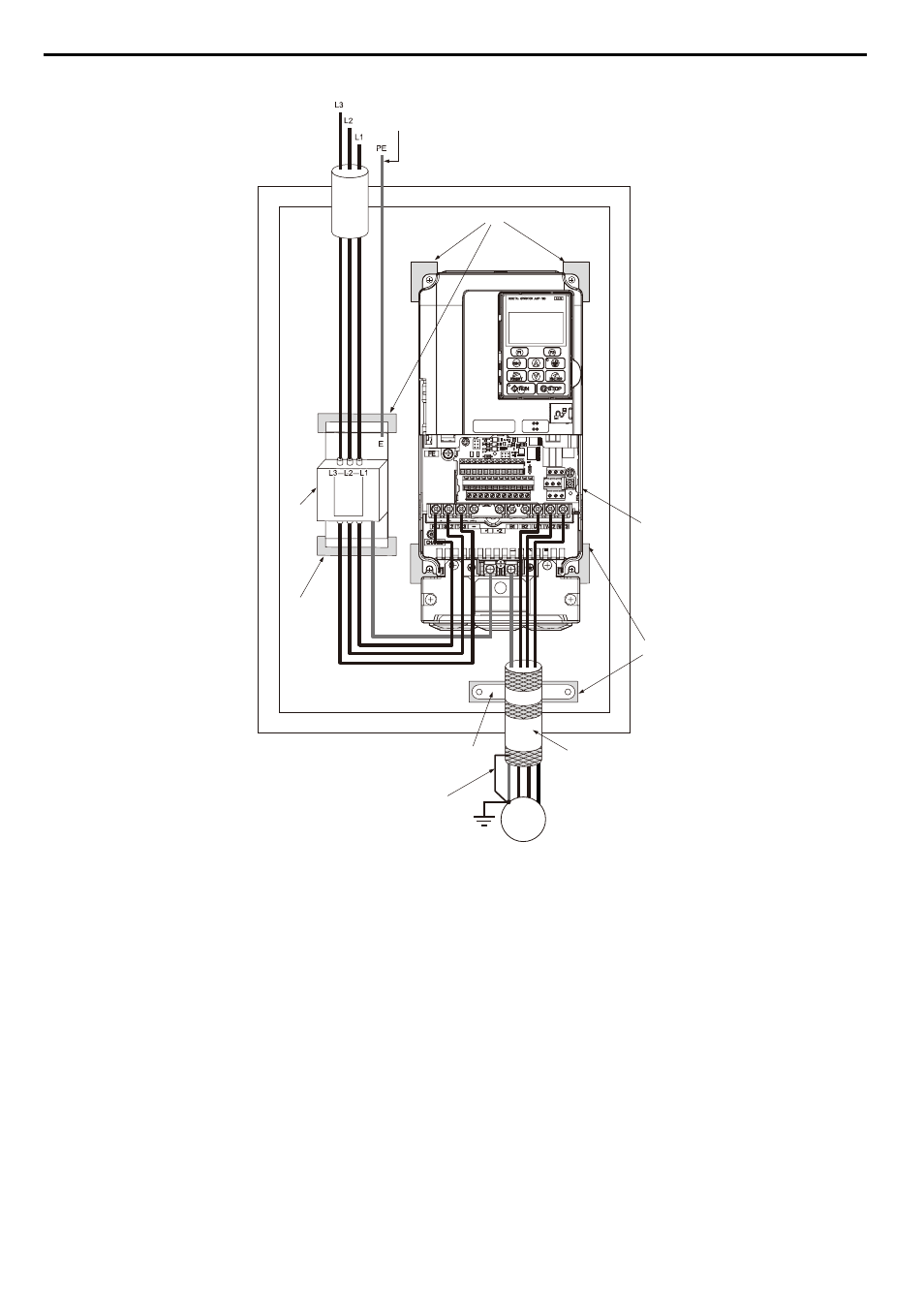

Figure C.4 Installation d'un filtre ECM et du variateur de vitesse pour la conformité CE (classe 200 V/400 V triphasé)
C.1 Normes européennes
