n Retrait du cavalier
Les modèles CIMR-Ao4A0930 et 4A1200 sont compatibles pour le fonctionnement avec un redressement en
douze phases. Le fonctionnement avec un redressement en douze phases exige que l'utilisateur prépare un transformateur
à trois bobinages séparément pour l'alimentation de puissance. Communiquer avec Yaskawa ou le représentant commercial
le plus près pour les spécifications relatives au transformateur.
MISE EN GARDE! Risque d'incendie. L'omission de retirer le cavalier qui court-circuite les bornes de l'alimentation de puissance du
circuit principal lors d'un fonctionnement avec un redressement en douze phases peut entraîner des blessures graves, voire mortelles
occasionnées par un incendie.
n Remarques relatives à l'application
Les modèles CIMR-Ao4A0930 et 4A1200 sont expédiés de l'usine avec des cavaliers qui court-circuitent les bornes R/
L1-R1/L11, S/L2-S1/L21 et T/L3-T1/L31.
Retirer les vis M5 et les cavaliers tel qu'illustré à la
Figure 3.7 pour un fonctionnement avec un redressement en
douze phases.
R1/L11
Cavalier
R/L1
S/L2
T/L3
T1/L31
S1/L21

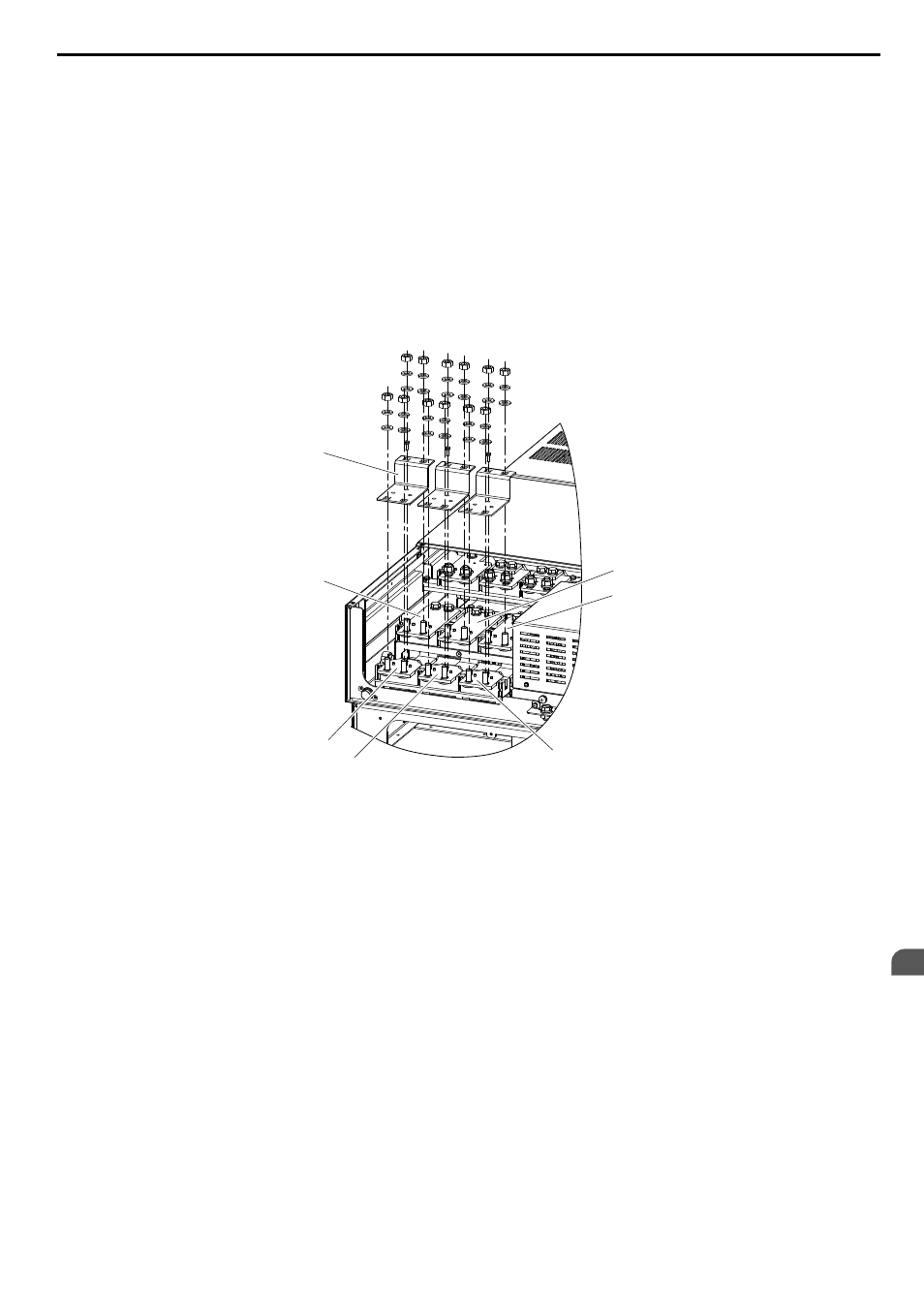

Figure 3.7 Retrait du cavalier
3.2 Schéma de connexion du circuit principal
