n

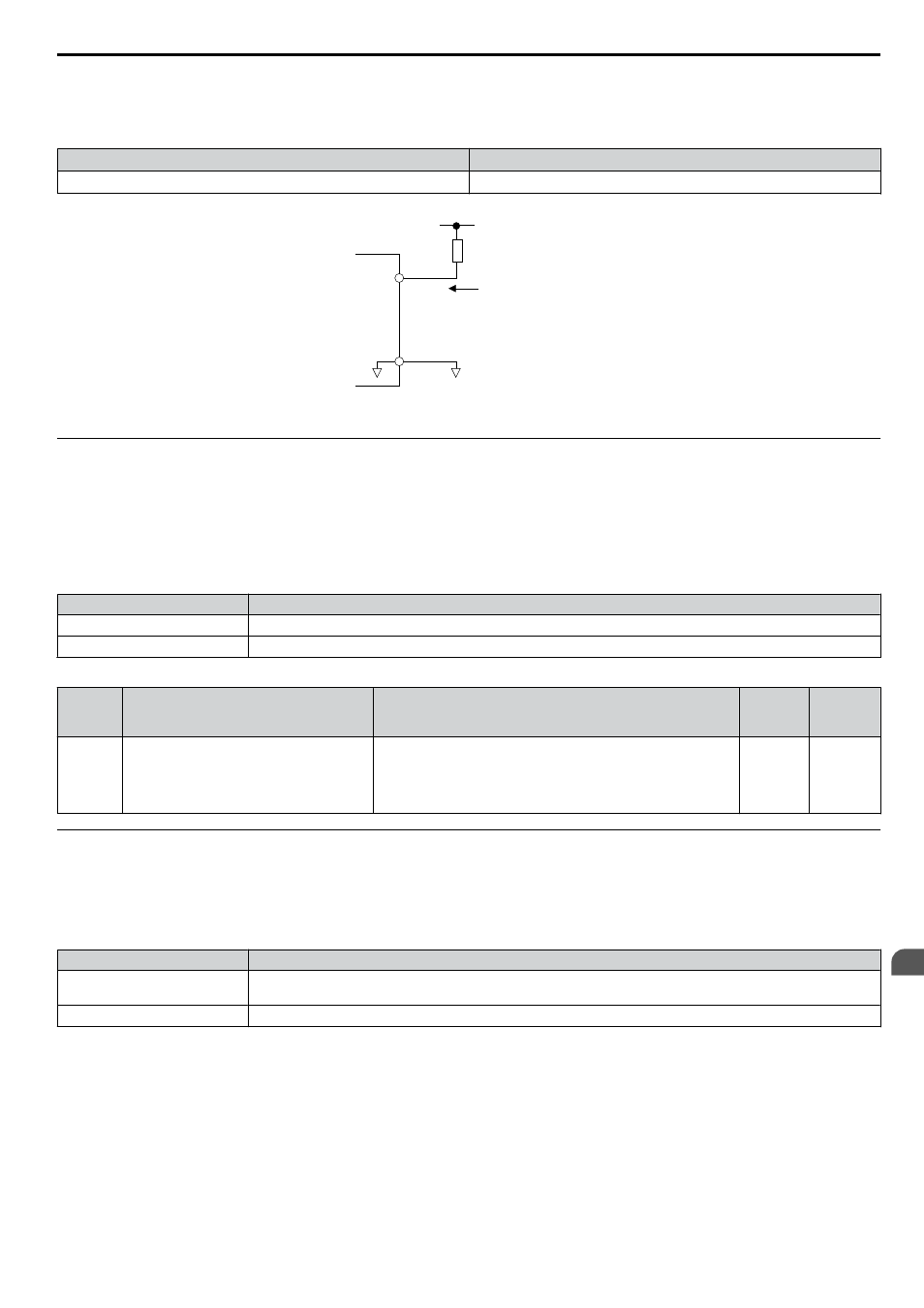

Utilisation de l'alimentation de puissance externe (mode collecteur)
Le niveau de tension élevée du signal de sortie d'impulsions dépend de la tension externe appliquée. La tension doit se
situer entre 12 et 15 V c.c. La résistance de la charge doit être réglée de façon à ce que le courant soit inférieur à 16 mA.
Alimentation de puissance externe (V)
Impédance de la charge (kΩ)
12 à 15 V c.c. ±10%
1.0 kΩ ou plus
MP
AC
Impédance de la charge
Courant collecteur
Alimentation de puissance externe
Figure 3.33 Connexion de la sortie d’impulsions utilisant une alimentation en tension externe
u
Sélection du signal d’entrée de la borne A2
La borne A2 peut être utilisée pour l’entrée d’un signal de tension ou de courant. Sélectionner le type de signal à l’aide du
commutateur S1 comme l’explique la
. Régler le paramètre H3-09 en conséquence comme l’illustre la
Note:
si les bornes A1 et A2 sont définies comme biais référence de fréquence (H3-02 = 0 et H3-10 = 0), la somme des deux entrées constitue
la référence de fréquence.
Table 3.13 Réglages du commutateur DIP S1
Réglage
Description
V (position de gauche)
Entrée de tension (-10 à +10 V)
I (position de droite)
Entrée de courant (4 à 20 mA ou 0 à 20 mA): réglage par défaut
Table 3.14 Paramètre H3-09 Détails
Nº
Nom du paramètre
Description
Plage de
réglage
Réglage
par
défaut
H3-09
Sélection du niveau de signal de la borne A2
Sélectionne le niveau de signal pour la borne A2.
0: 0 à 10 V c.c.
1: -10 à 10 V c.c.
2: 4 à 20 mA
3: 0 à 20 mA
0 à 3
2
u
Sélection de l’entrée analogique/PTC de la borne A3
La borne A3 peut être configurée soit comme entrée analogique multifonctions, soit comme entrée PTC pour offrir une
protection contre la surcharge thermique du moteur. Utiliser le commutateur S4 pour sélectionner la fonction d’entrée
comme l’indique la
.
Table 3.15 Réglages du commutateur DIP S4
Réglage
Description
AI (position inférieure) (réglage
par défaut)
Entrée analogique pour la fonction sélectionnée dans le paramètre H3-06
PTC (position supérieure)
Entrée PTC. Le paramètre H3-06 doit être réglé à E (entrée PTC)
