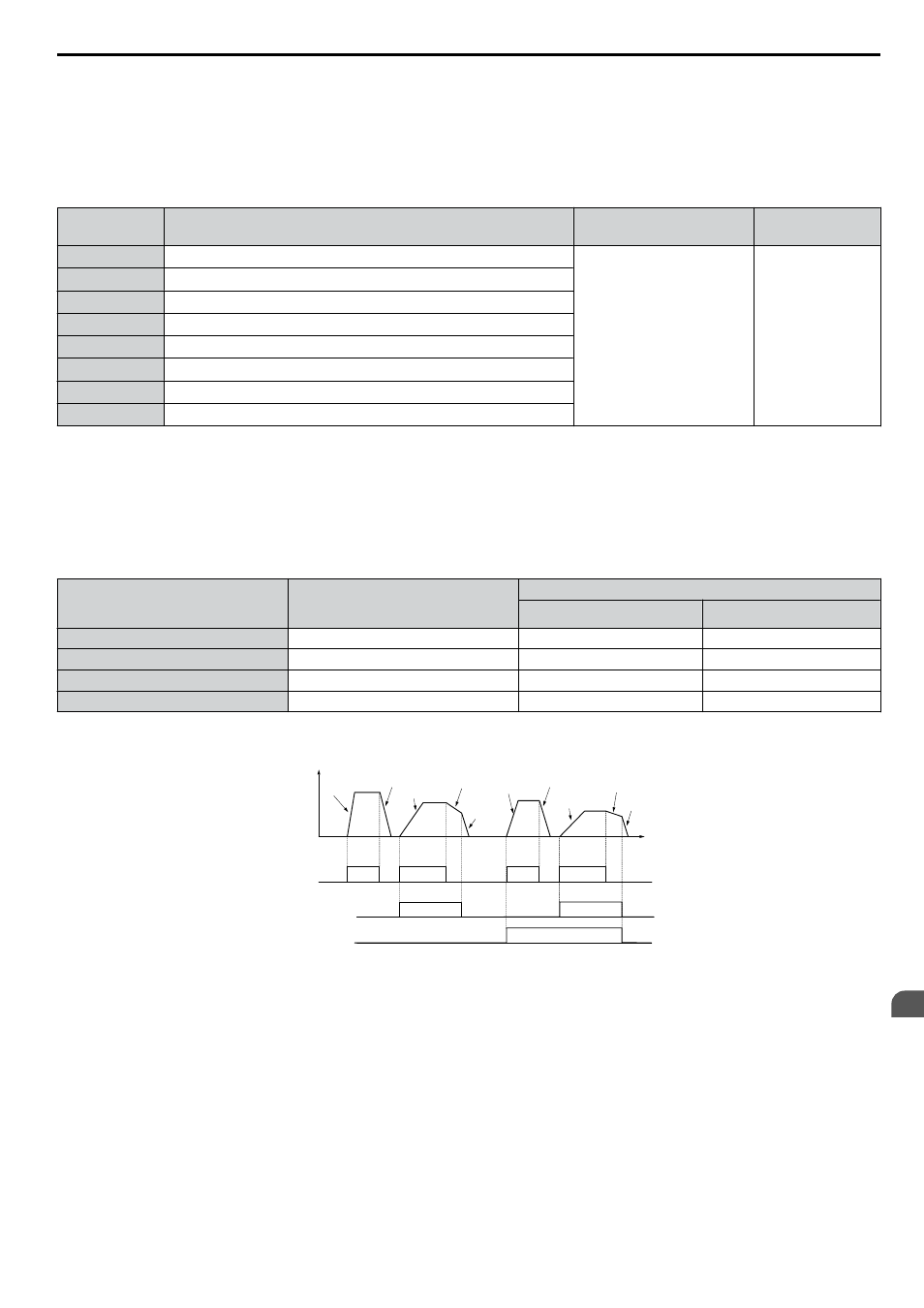

n C1-01 à C1-08: durées d'accélération/décélération 1 à 4
Quatre ensembles de durées d'accélération et de décélération différents peuvent être régler dans le variateur de vitesse par
des entrées numériques, la sélection du moteur ou commuter automatiquement.
Les paramètres de durée d'accélération définissent toujours la durée d'accélération depuis 0 Hz jusqu'à la fréquence de
sortie maximale (E1-04). Les paramètres de durée de décélération définissent toujours la durée de décélération depuis la
fréquence de sortie maximale jusqu'à 0 Hz. C1-01 et C1-02 sont les réglages d'accélération/décélération actifs par défaut.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
C1-01 Durée d'accélération 1
0.0 à 6000.0 s <1> 10.0 s
C1-02 Durée de décélération 1
C1-03 Durée d'accélération 2
C1-04 Durée de décélération 2
C1-05 Durée d'accélération 3 (durée d'accélération 1 du moteur 2)
C1-06 Durée de décélération 3 (durée de décélération 1 du moteur 2)
C1-07 Durée d'accélération 4 (durée d'accélération 2 du moteur 2)
C1-08 Durée de décélération 4 (durée d'accélération 2 du moteur 2)
<1> La plage de réglage pour les durées d'accélération et de décélération est déterminée par les unités de réglage de la durée d'accélération/
décélération dans C1-10. Par exemple, si la durée est définie en unités de 0.01 s (C1-01 = 0), la plage de réglage devient 0.00 à 600.0 s.
Commutation des durées d'accélération par l'entrée numérique
Les durées d'accélération/décélération 1 sont actives par défaut si aucune entrée n'est réglée. Activer les durées
d'accélération/décélération 2, 3 et 4 par des entrées numériques
(H1-oo = 7 and 1A) comme expliqué dans la Table 4.8 .
Table 4.8 Sélection de la durée d'accélération/décélération par entrée numérique
Sél. de la durée d'accélération/
décélération 1
H1-oo = 7
Sél. de la durée d'accélération/
décélération 2
H1-oo = 1A
Durées actives
Accélération Décélération
0 0 C1-01 C1-02
1 0 C1-03 C1-04
0 1 C1-05 C1-06
1 1 C1-07 C1-08
La Figure 4.18 illustre un exemple de fonctionnement pour la modification des durées d'accélération/décélération.
L'exemple ci-dessous nécessite que la méthode d'arrêt soit réglée pour « Arrêt par décélération » (b1-03 = 0).
Fréquence
de sortie
Durée d'accél. 1
(C1-01)
Durée de décél. 1
(C1-02)
Durée d'accél. 2
(C1-03)
Durée de
décél. 2
(C1-04)
Durée de
décél. 1
(C1-02)
Durée
FWD (REV)
Commande de marche
ON
(allumé)
OFF
(éteint)
ON
(allumé)
ON (allumé) Sélection de la durée
d'accélération/décélération 1
(Bornes S3 à S8, H1-oo = “7”)
Durée
d'accél. 3
(C1-05)
Durée de décél. 3
(C1-06)
Durée d'accél. 4
(C1-07)
Durée de décél. 4
(C1-08)
Durée de décél. 1
(C1-02)
ON (allumé) OFF (éteint)
ON
(allumé)
OFF
(éteint)
ON
(allumé)
Sélection de la durée
d'accélération/décélération 2
(Bornes S1 à S8, H1-oo = “1A”)
ON (allumé)
Figure 4.18 Diagramme temporel de modification de la durée d'accélération/décélération
Commutation des durées d'accélération et décélération par sélection de moteur
Lors de la commutation des moteurs 1 et 2 à l'aide d'une entrée numérique (H1-oo= 16), les paramètres C1-01 à C1-04
deviennent les durées d'accélération/décélération 1 et 2 pour le moteur 1, alors que C1-05 à C1-08 deviennent les durées
d'accélération/décélération 1 et 2 pour le moteur 2. Les durées d'accélération/décélération 1 et 2 peuvent être commutées
pour chaque moteur au moyen d'une entrée numérique définie en H1-oo = 7 comme illustré dans la Table 4.9 .
Note: 1. La fonction de sélection du moteur 2 ne peut pas être utilisée avec les moteurs PM.
2. Tenter d'utiliser le réglage de l'entrée numérique « Sélection de la durée d’accélération/décélération 2 » (H1-oo = 1A) avec la
commutation du moteur 1/2 déclenche une erreur oPE03, indiquant des réglages d'entrée de défaillance contradictoires.
4.6 Ajustements de la configuration de base du variateur de vitesse
YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C) 103
4
Prog. démarrage et fonctionnement
