u Protection des bornes du circuit principal
n Gaines ou cosses
Utiliser des gaines ou des cosses lors du câblage du variateur de vitesse avec des bornes serties. Veiller à ce que le câblage
ne touche pas aux bornes situées à proximité ou au boîtier environnant.
n Barrière d'isolation
Des barrières d'isolation sont emballées avec les modèles de variateur de vitesse CIMR-Ao4A0414 à 4A1200, procurant
une protection supplémentaire entre les bornes. Yaskawa recommande l'utilisation des barrières d'isolation fournies pour
assurer un câblage adéquat. Consulter à la Figure 3.23 pour des directives concernant la disposition des barrières d'isolation.

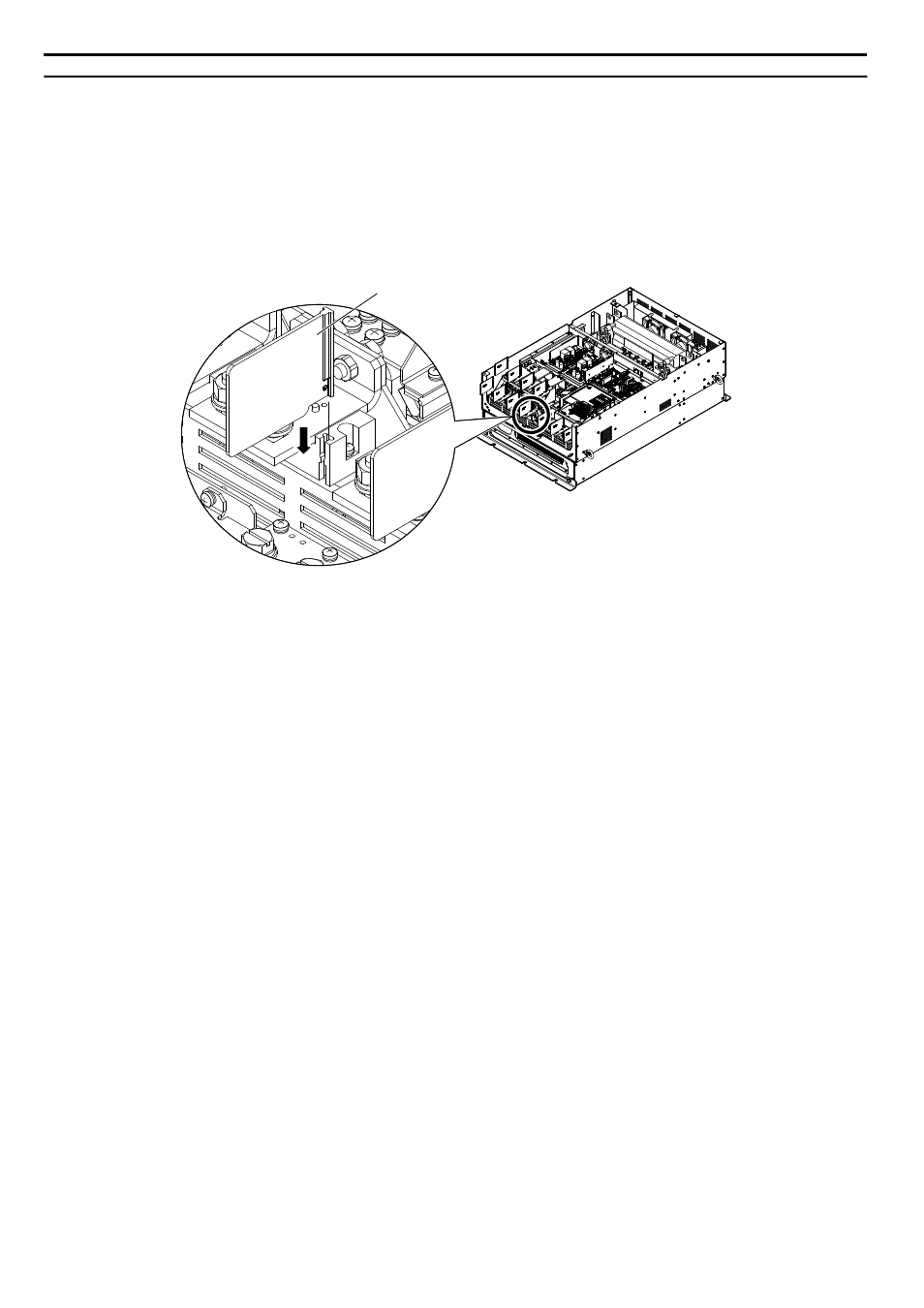

Barrière d'isolation
Figure 3.23 Installation des barrières d'isolation
3.6 Câblage du circuit principal
