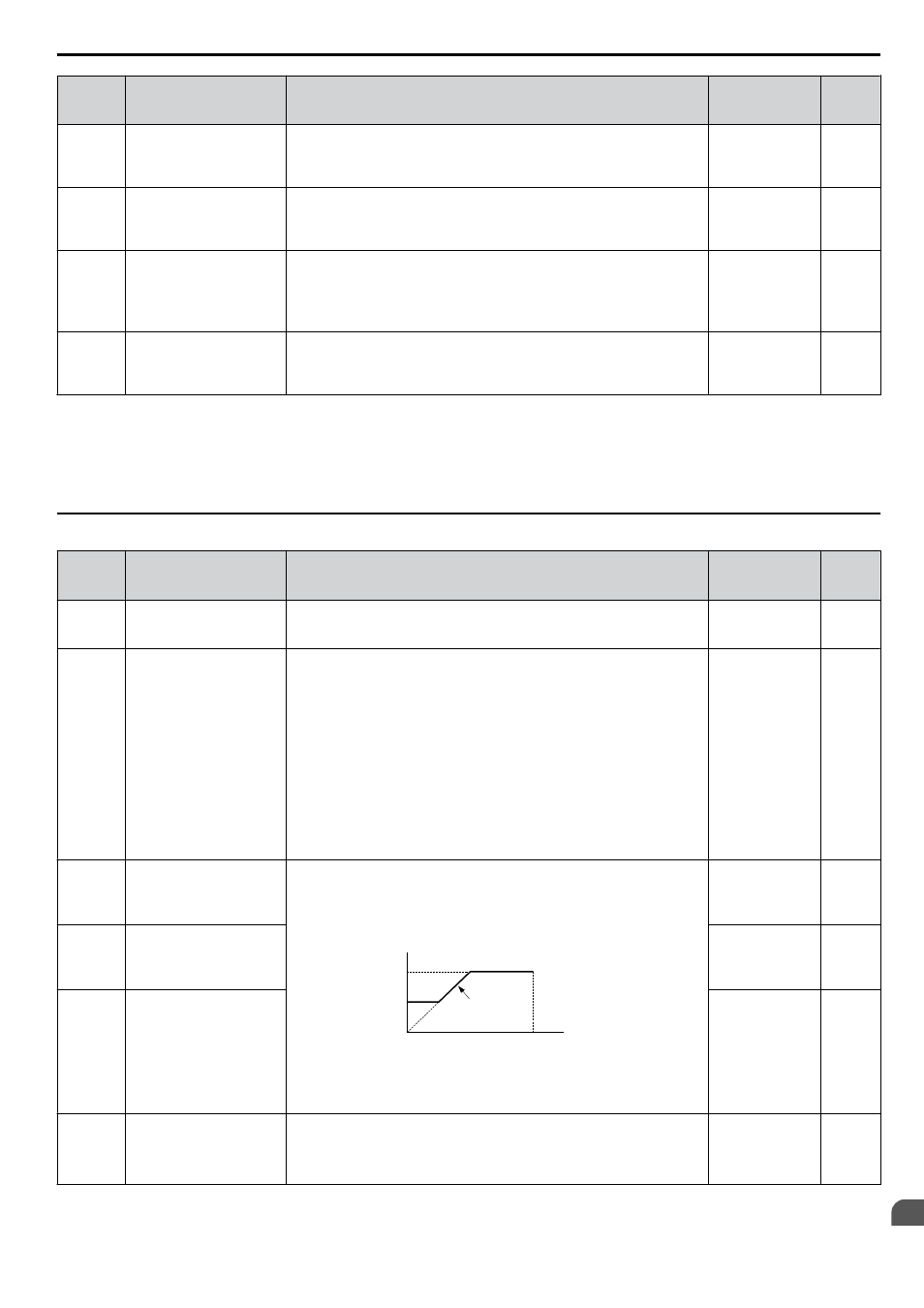

Yaskawa A1000 CIMR-AU - Manuel (Page 203)

Nº
(Adr.
Hex.)
Nom Description Valeurs Page
C5-28
(35D)
Limite intégrale de l'ASR
du moteur 2
Définit la limite intégrale supérieure de l'ASR du moteur 2 sous forme de
pourcentage du couple de charge nominal.
Réglage par
défaut: 400%
Min.: 0
Max.: 400
–
C5-32
(361)
Fonctionnement intégral
pendant l'accélération/
décélération du moteur 2
0: désactivée. Les fonctions intégrales du moteur 2 sont uniquement activées
lorsque la vitesse est constante.
1: activée. Les fonctions intégrales du moteur 2 sont toujours activées
pendant l'accélération/décélération et lorsque la vitesse est constante.
Réglage par
défaut: 0
Plage: 0, 1
–
C5-37
(278)
Inertie du moteur 2
Définit l'inertie du moteur 2 seul sans la charge. Cette valeur est
automatiquement définie pendant l'ASR ou le réglage automatique de
l'inertie.
Réglage par
défaut:
<3> <4>
Min.: 0.0001 kgm 2
Max.:
600.00 kgm 2
–
C5-38
(279)
Rapport d'inertie de la
charge du moteur 2
Définit le rapport entre le moteur 2 et l'inertie de l'appareil. Cette valeur est
automatiquement définie pendant l'ASR ou le réglage automatique de
l'inertie.
Réglage par
défaut: 1.0
Min.: 0.0
Max.: 6000.0
–
<1> Le réglage par défaut est déterminé par le paramètre A1-02, sélection de la méthode de contrôle.
<2> La plage de réglage va de 1.00 à 300.00 pour les modes de contrôle CLV et AOLV/PM.
<3> Le réglage par défaut dépend du paramètre E5-04, sélection du code du moteur.
<4> Le réglage par défaut dépend des paramètres C6-01, sélection de la charge du variateur de vitesse, et o2-04, sélection du variateur de vitesse.
<5> Le réglage par défaut est déterminé par le paramètre E3-01, sélection du mode de contrôle du moteur 2.
u C6: fréquence porteuse
Nº
(Adr.
Hex.)
Nom Description Valeurs Page
C6-01
(223)
Sélection de la charge du
variateur de vitesse
0: charge lourde (HD) pour les applications de couple constant.
1: charge normale (ND) pour les applications de couple constant.
Réglage par
défaut: 1
Plage: 0, 1
104
C6-02
(224)
Sélection de la fréquence
porteuse
1: 2.0 kHz
2: 5.0 kHz
3: 8.0 kHz
4: 10.0 kHz
5: 12.5 kHz
6: 15.0 kHz
7: porteuse modulée 1 (son audible 1)
8: porteuse modulée 2 (son audible 1)
9: porteuse modulée 3 (son audible 3)
A: porteuse modulée 4 (son audible 1)
B à E: aucun réglage possible
F: définie par l'utilisateur (déterminée par C6-03 à C6-05)
Note: les réglages disponibles sont 1, 2 et F pour les modèles CIMR-
Ao4A0930 et 4A1200.
Réglage par
défaut:
<1>
Plage: 1 à 9;
A, F
105
C6-03
(225)
Limite supérieure de la
fréquence porteuse
Note: C6-04 et C6-05 sont uniquement disponibles dans les modes
de contrôle V/f et V/f avec PG.
Détermine les limites supérieure et inférieure de la fréquence porteuse.
En OLV, C6-03 détermine la limite supérieure de la fréquence porteuse.
Fréquence porteuse
E1-04
Fréquence de
sortie maximum
Fréquence de sortie
× (C6-05) × K
Fréquence
de sortie
C6-03
C6-04
Note: la plage de réglage va de 1.0 à 5.0 kHz pour les modèles
CIMR-Ao4A0930 et 4A1200.
Réglage par
défaut:
<2>
Min.: 1.0 kHz
Max.: 15.0 kHz
–
C6-04
(226)
Limite inférieure de la
fréquence porteuse
Réglage par
défaut:
<2>
Min.: 1.0 kHz
Max.: 15.0 kHz
–
C6-05
(227)
Gain proportionnel de la
fréquence porteuse
Réglage par
défaut:
<2>
Min.: 0
Max.: 99
–
C6-09
(22B)
Fréquence porteuse
pendant le réglage
automatique rotatif
0: fréquence porteuse = 5 kHz
1: valeur de réglage de C6-03
Note: ce paramètre n'est pas disponible pour les modèles CIMR-
Ao4A0930 et 4A1200.
Réglage par
défaut: 0
Plage: 0, 1
–
<1> La valeur du réglage par défaut dépend des paramètres A1-02, sélection de la méthode de contrôle, C6-01, sélection de la charge du variateur
de vitesse, et o2-04, sélection du variateur de vitesse.
<2> La valeur du réglage par défaut dépend du paramètre C6-02, sélection de la fréquence porteuse.
B.3 C: réglage
YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C) 203
B
Liste de paramètres
