3.8 Connexions des entrées/sorties de contrôle
u
Commutateur de mode collecteur/source pour entrées numériques
Utiliser le lien câblé entre les bornes SC et SP ou SC et SN pour choisir entre le mode collecteur, le mode source ou
l’alimentation de puissance externe pour les entrées numériques S1 à S8 comme illustré à la
(Réglage par
défaut: mode collecteur, alimentation de puissance interne).
REMARQUE: ne pas court-circuiter les bornes SP et SN. Le non-respect de cette consigne endommagera le variateur de vitesse.

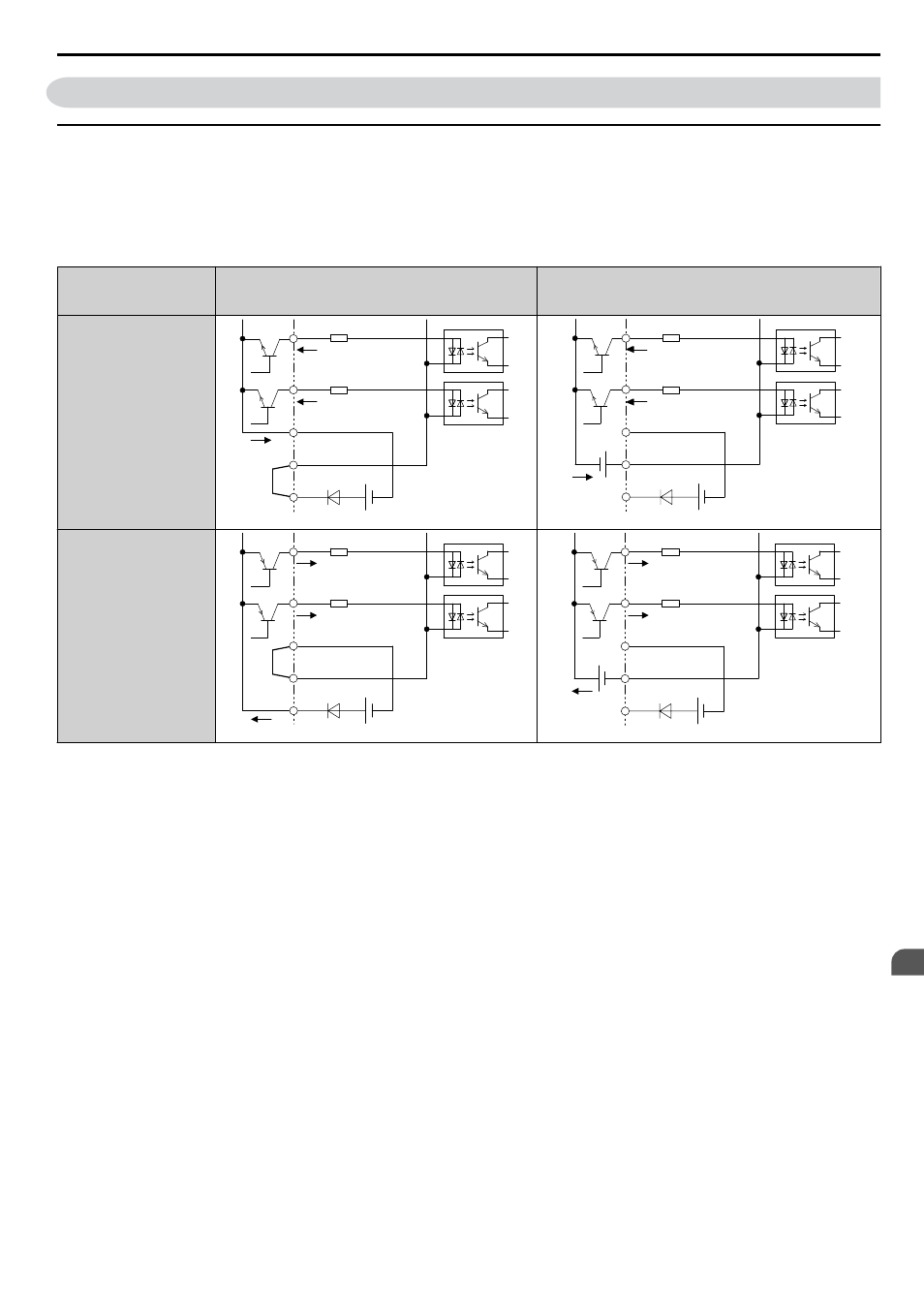

Table 3.11 Sélection de l'entrée numérique collecteur/source/alimentation de puissance externe
Mode
Alimentation de puissance interne du variateur
de vitesse
(bornes SN et SP)
Alimentation de puissance 24 V c.c. externe
Mode collecteur (NPN)
SC
S8
S7
24 V c.c.
SP
SN
SC
S8
S7
24 V c.c.
SP
SN
Externe
24 V c.c.
Mode source (PNP)
SC
S8
S7
24 V c.c.
SP
SN
SC
S8
S7
24 V c.c.
SP
SN
Externe
24 V c.c.
3.8 Connexions des entrées/sorties de contrôle
YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)
73
3
Installation électrique
