Affichage ACL

]

7

6

5

1

2

3

4

8

9

10

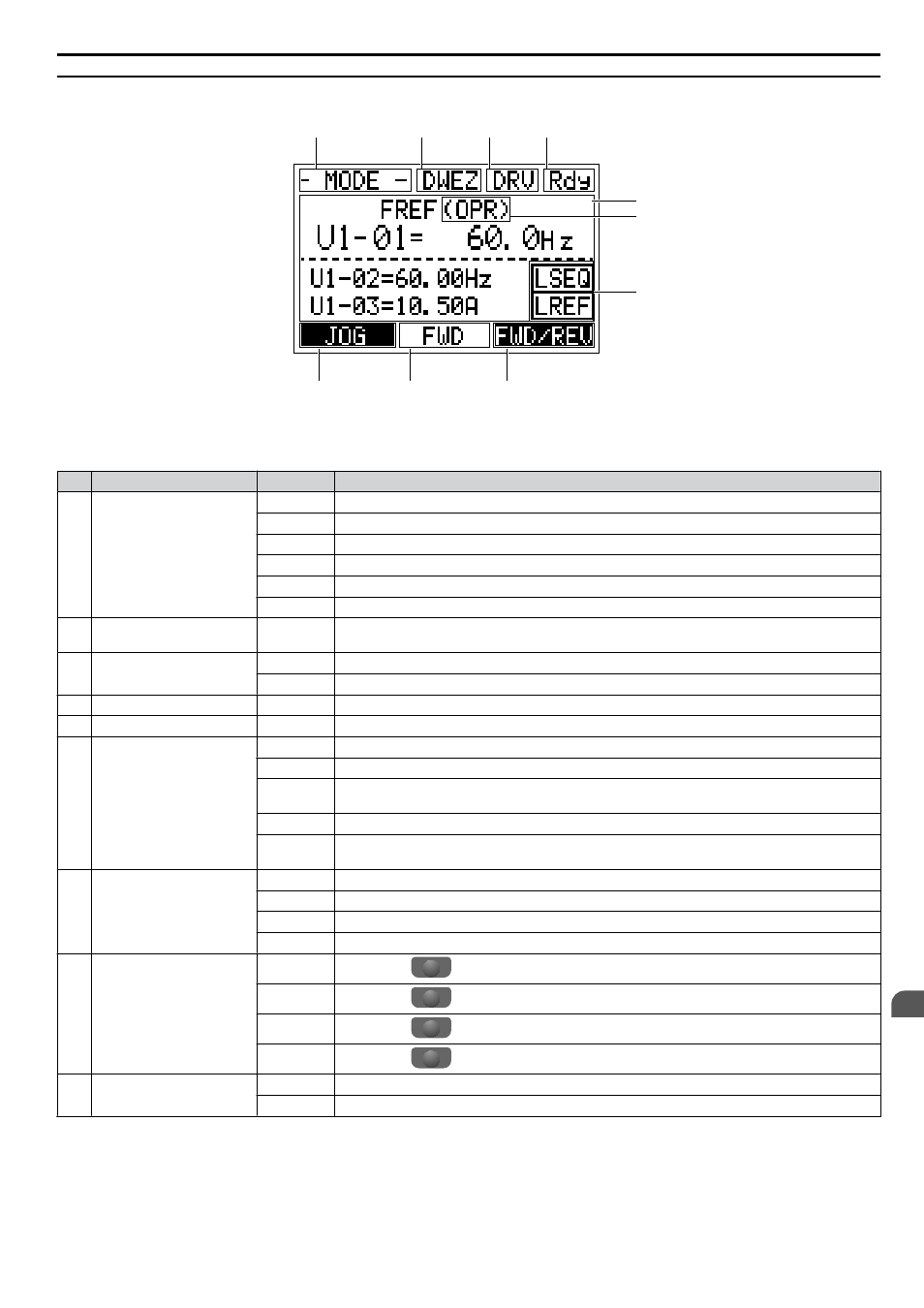

Figure 4.2 Affichage ACL

Table 4.1 Affichage et contenu

Nom

Affichage

Contenu

1

Menus du mode de

fonctionnement

MODE

Affiché lorsqu'en mode de sélection.

MONITR Affiché lorsqu'en mode de moniteur.

VERIFY

Indique le menu de vérifier.

PRMSET Affiché lorsqu'en mode de réglage des paramètres.

A.TUNE

Affiché pendant le réglage automatique.

SETUP

Affiché lorsqu'en mode de configuration.

2

Sélection de la fonction

DriveWorksEZ

DWEZ

Affiché lorsque DriveWorksEZ est prêt à être activié. (A1-07 = 1 ou 2)

3

Mode zone d'affichage

DRV

Affiché lorsqu'en mode de variateur de vitesse.

PRG

Affiché lorsqu'en mode de programmation.

4

Prêt

Rdy

Indique que le variateur de vitesse est prêt à fonctionner.

5

Affichage des données

Affiche des données précises et des données de fonctionnement.

6

Assignation

de la référence

de fréquence

<1>

OPR

Affiché lorsque la référence de fréquence est assignée à l'option de clavier ACL.

AI

Affiché lorsque la référence de fréquence est assignée à l'entrée analogique du variateur de vitesse.

COM

Affiché lorsque la référence de fréquence est assignée aux entrées de communication MEMOBUS/

Modbus du variateur de vitesse.

OP

Affiché lorsque la référence de fréquence est assignée à une unité d'option du variateur de vitesse.

RP

Affiché lorsque la référence de fréquence est assignée à l'entrée de train d'impulsions du variateur

de vitesse.

7

Affichage

LO/RE

<2>

RSEQ

Affiché lorsque la commande de marche est transmise depuis une source à distance.

LSEQ

Affiché lorsque la commande de marche est transmise depuis le clavier d'opération.

RREF

Affiché lorsque la commande de marche est transmise depuis une source à distance.

LREF

Affiché lorsque la commande de marche est transmise depuis le clavier d'opération.

8

Touche de fonction 2

(F2)

FWD/REV Appuyer sur

F2

permet de basculer entre la marche avant et la marche arrière.

DATA

Appuyer sur

F2

permet de défiler vers le prochain affichage.

Appuyer sur

F2

déplace le curseur vers la droite.

RESET

Appuyer sur

F2

réinitialise la faute existante du variateur de vitesse.

9

FWD/REV

FWD

Indique le fonctionnement du moteur en marche avant.

REV

Indique le fonctionnement du moteur en marche arrière.

4.1 Utilisation du clavier d'opération

YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)

83
