3.3 Couvert du bornier de raccordement
Suivre la procédure ci-dessous pour retirer le couvert du bornier de raccordement, réaliser le câblage et réinstaller le couvert
du bornier de raccordement après le câblage.
u CIMR-Ao2A0004 à 2A0081, 4A0002 à 4A0044, 5A0003 à 5A0032
(boîtier IP20/NEMA Type 1)
n Retrait du couvert du bornier de raccordement
1.
Desserrer la vis du couvert du bornier de raccordement à l'aide d'un tournevis cruciforme nº 2. La taille des vis
varie selon le modèle de variateur de vitesse.

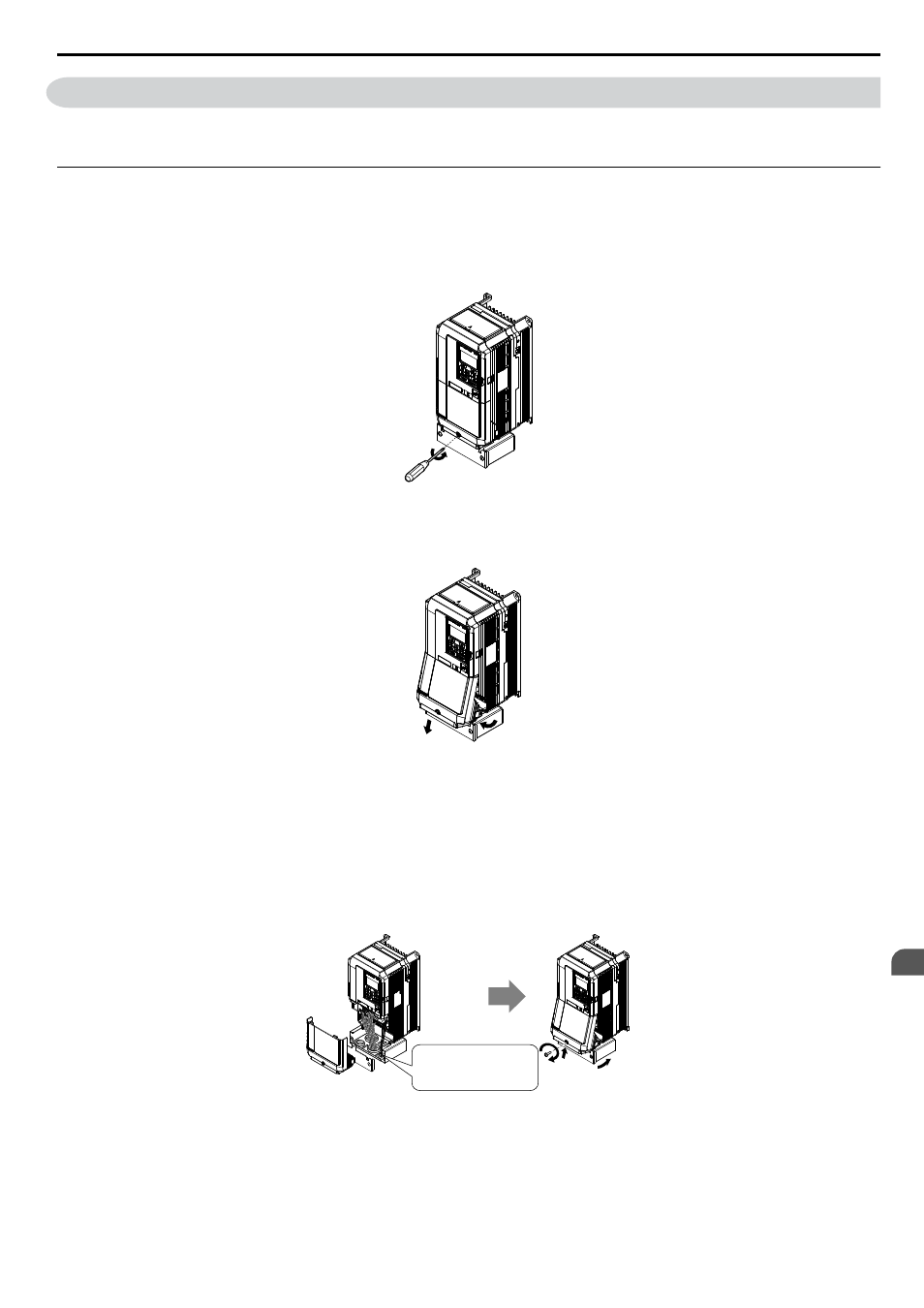

Figure 3.9 Retrait du couvert du bornier de raccordement sur un variateur de vitesse à boîtier IP20/NEMA Type 1
2.
Enfoncer la patte située dans la partie inférieure du couvert du bornier de raccordement et tirer délicatement vers
l’avant pour retirer le couvert du bornier de raccordement.
Figure 3.10 Retrait du couvert du bornier de raccordement sur un variateur de vitesse à boîtier IP20/NEMA Type 1
n Réinstallation du couvert du bornier de raccordement
Les lignes d'alimentation et le câblage du signal doivent passer dans l'ouverture prévue à cet effet. Se reporter à Câblage
des bornes du circuit principal à la page 66 et Câblage des bornes du circuit de contrôle à la page 71 pour des détails
concernant le câblage.
Réinstaller le couvert du bornier de raccordement après avoir réalisé le câblage du variateur de vitesse et des autres
dispositifs.
D'abord connecter le câblage de mise
à la terre, suivi du circuit principal,
et connecter enfin le circuit de contrôle.
Les lignes d'alimentation et le câblage
du signal sortent par l'ouverture prévue
à cet effet.
Figure 3.11 Réinstallation du couvert du bornier de raccordement sur un variateur de vitesse à boîtier IP20/NEMA
Type 1
