HEIDENHAIN MANUALplus 620 99
3.5 Configur
er la mac
h
ine

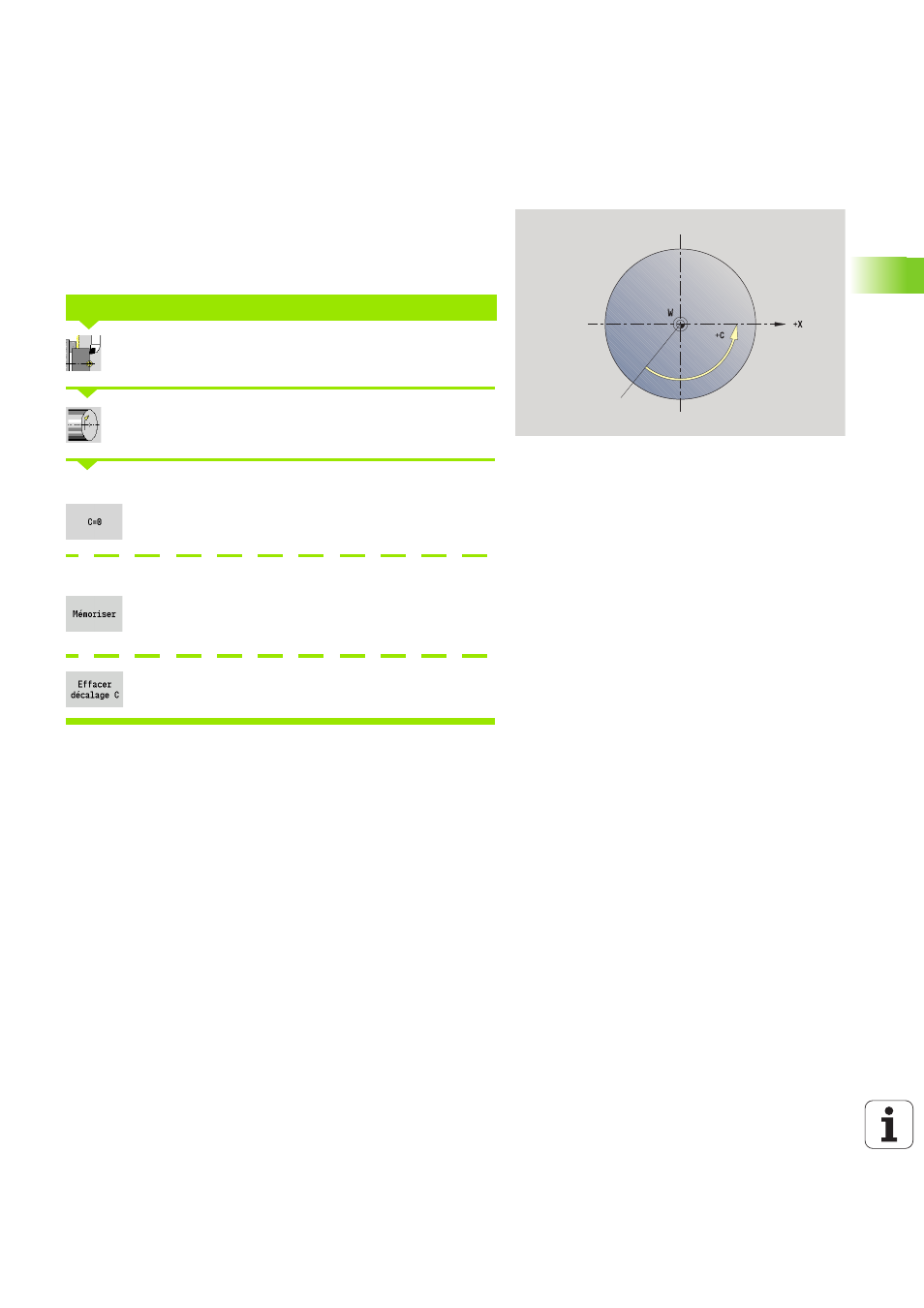

Initialiser valeurs axe C
Avec la fonction „initialiser valeurs d'axe C“, vous pouvez définir un
décalage d'origine pour la broche de la pièce :
 CN : valeur de position de la broche de la pièce (affichage)
 C : décalage du point zéro axe C
Sélectionner Configurer .
Sélectionner Définir les valeurs de l'axe C
Positionner l'axe C
Définir la position comme point zéro axe C
Entrer le "décalage du point zéro de l'axe C"
Valider votre saisie – la MANUALplus calcule le point
zéro de l'axe C
Effacer le décalage du point zéro sur l'axe C
Affichage étendu des formulaires pour des machines avec contre-
broche
Si votre machine est équipée d'une contre-broche, le paramètre CA
s'affiche. Le paramètre CA permet de sélectionner la broche de pièce
(broche principale ou contre-broche) affectée par la fonction „Init.
valeurs axe C“.
Le décalage angulaire actif s'affiche face au paramètre CV. Un
décalage angulaire s'active avec G905 afin d'ajuster la position de la
broche principale avec celle de la contre-broche. Cela peut s'avérer
nécessaire si les deux broches doivent être synchronisées pour
réaliser un transfert de pièces. Vous désactivez le décalage angulaire
avec la softkey „Effacer décalage CV“.
Paramètre supplémentaire pour les machines avec contre-broche :
 CV : affichage du décalage angulaire actif
 CA : sélection de l'axe C (broche principale ou contre-broche)
DÉFINIR LE POINT ZÉRO SUR L'AXE C
