.8 Données d'outils
1.8 Données d'outils
La MANUALplus a besoin de données d'outils pour pouvoir
positionner les axes, calculer la compensation du rayon du tranchant,
déterminer la répartition des passes dans les cycles (etc.).
Longueurs d'outil
Toutes les valeurs de position programmées et affichées se réfèrent
à la distance qui sépare la pointe de l'outil du point zéro pièce. En
interne, le système ne connaît toutefois que la position absolue du

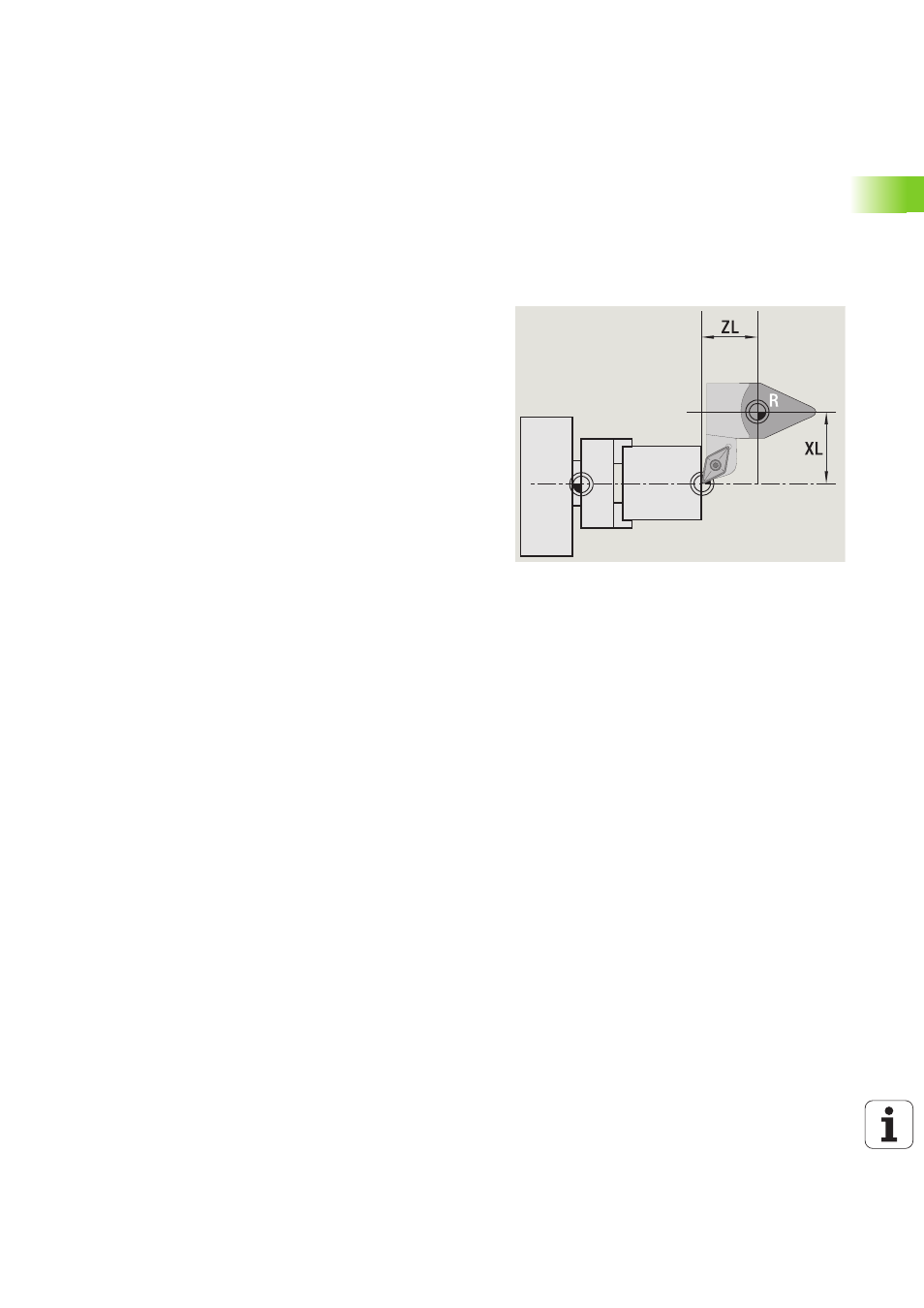

porte-outil (chariot). La MANUALplus a besoin des cotes XL et ZL (voir
figure) pour déterminer et afficher la position de la pointe de l'outil.
Corrections d'outils
Le tranchant de l'outil s'use pendant l'usinage. Pour compenser cette
usure, la MANUALplus applique des cotes de correction. Les valeurs
de correction sont gérées indépendamment des cotes de longueur. Le
système additionne ces valeurs aux cotes de longueur.
