212 Programmation des cycles
4.4 Cy
cles Multipasses

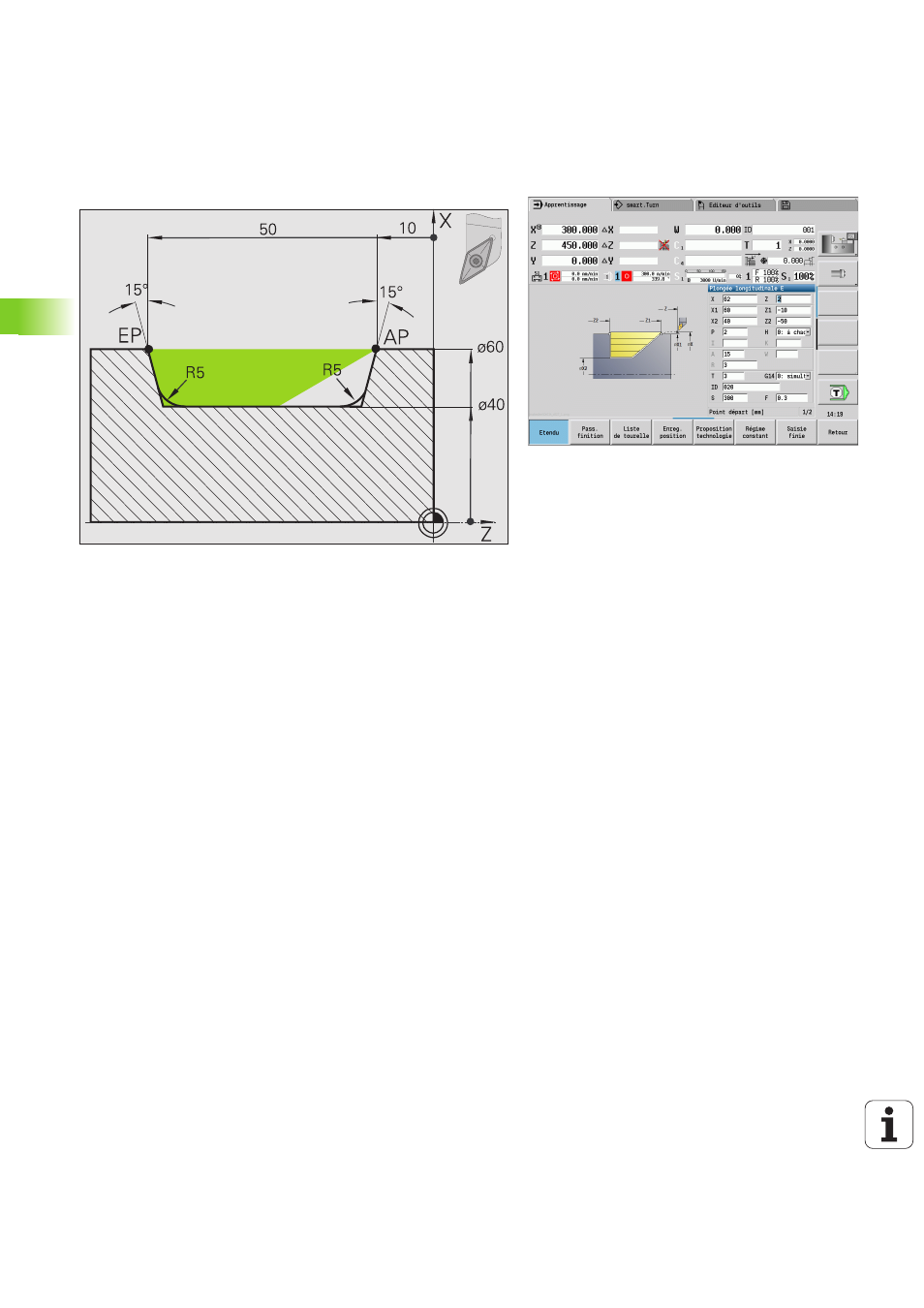

Ebauche (évidement) en utilisant le cycle avec plongée
L'outil utilisé ne peut pas plonger dans l'angle de 15°. De ce fait,
l'usinage de la zone sera réalisé en deux étapes.
1ère étape:
La zone marquée de AP (premier point du contour) à EP (point final du
contour) est ébauchée avec le cycle Plongée longitudinale – Etendu
en tenant compte des surépaisseurs.
L'angle au départ A est coté 15°, comme sur le plan. En fonction des
paramètres d'outil, la MANUALplus calcule l'angle de plongée
maximal possible. La „matière résiduelle“ n'est pas usinée, elle le
sera à la 2ème étape.
Le mode „Etendu“ est utilisé pour usiner les arrondis dans le fond du
contour.
Tenez compte des paramètres Point de départ du contour X1, Z1
et Point final du contour X2, Z2. Ils sont déterminants pour le sens
d'usinage et de la prof. de passe – ici, usinage extérieur et prise de
passe „dans le sens X–“.
Données d'outils
 Outil de tournage (pour usinage extérieur)
 TO = 1 – orientation d'outil
 A = 93° – Angle d'inclinaison
 B = 55° – Angle de pointe
