376 Programmation ICP
5.1 Cont
ours ICP

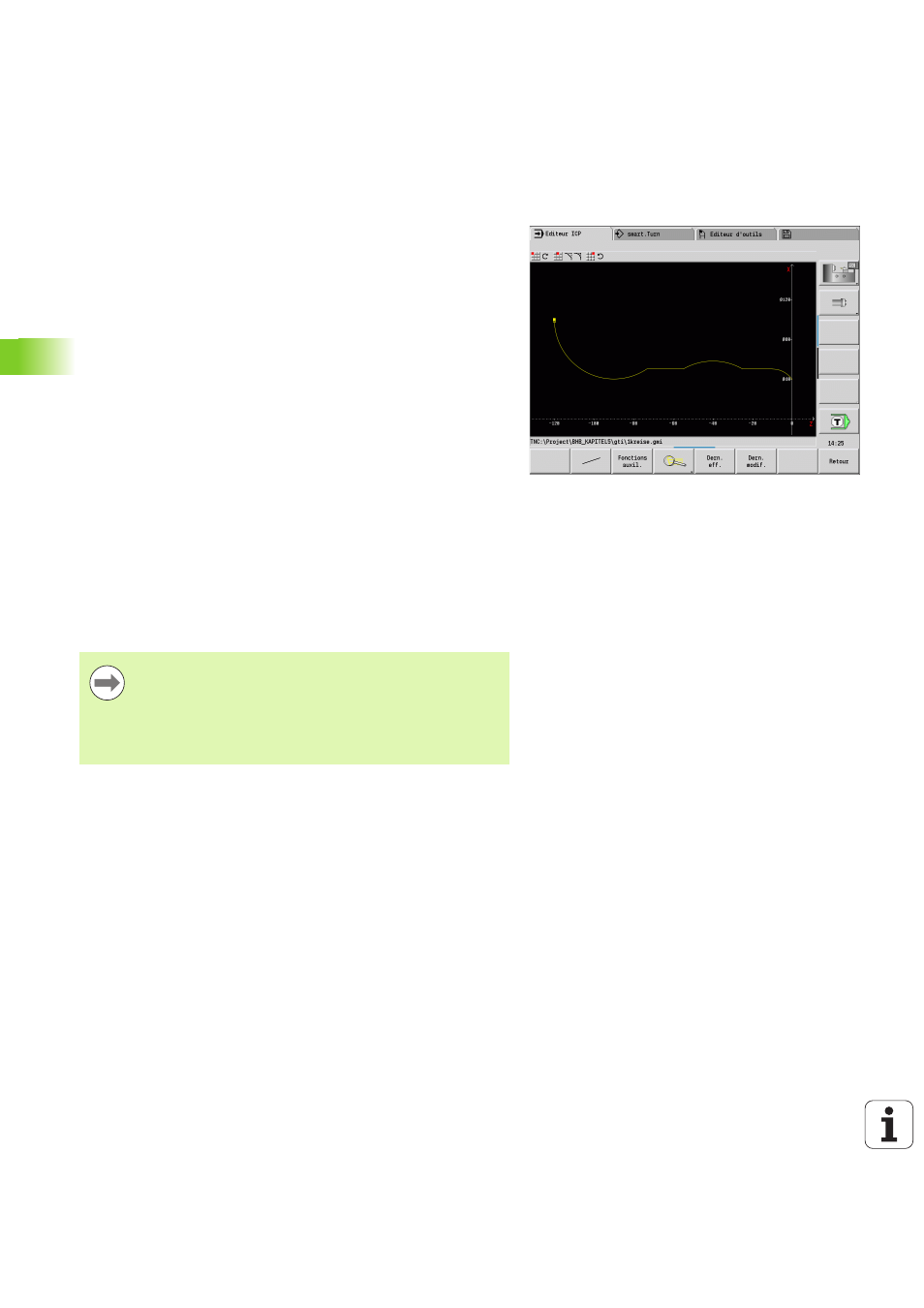

5.1 Contours ICP
La programmation interactive de contours (ICP) sert à la définition
graphique du profil de la pièce. (ICP est l'abrégé de l'anglais
"Interactive Contour Programming"). Les contours créés avec ICP sont
utilisés:
 dans les cycles ICP (Apprentissage, mode Manuel)
 dans smart.Turn
Tous les contours commencent avec un point de départ. Les contours
sont définis avec des éléments linéaires et circulaires ainsi qu'avec
des éléments tels que chanfreins, arrondis ou dégagements.
ICP est appelé dans smart.Turn et dans les dialogues des cycles.
Les contours ICP que vous créez en mode Cycles sont mémorisés
dans MANUALplusdes fichiers autonomes de la . La longueur des
noms de fichiers (noms de contours) est de maximum 40 caractères.
Le contour ICP est intégré dans un cycle ICP. On distingue les
contours suivants:
 Contours de tournage: *.gmi
 Contours de pièce brute: *.gmr
 Contours de fraisage sur face frontale: *.gms
 Contours de fraisage sur enveloppe: *.gmm
Les contours ICP créés dans smart.Turn, sont intégrés par la
MANUALplus dans le programme correspondant. Les descriptions de
contours apparaissent sous forme de code G.
Prise en compte des contours
Les contours ICP que vous créez pour les programme-cycles
peuvent être chargés dans smart.Turn. L'éditeur ICP convertit ces
contours en instructions G et les intègre dans le programme
smart.Turn. Le contour fait alors partie du programme smart.Turn.
Des contours existant dans le format DXF, peuvent être importés
dans l'éditeur ICP. Les contours sont alors convertis du format DXF au
format ICP. Les contours DXF peuvent être utilisés aussi bien dans le
mode cycles que dans smart.Turn.
 En mode Cycle, les contours ICP sont gérés dans des
fichiers autonomes. Ces contours sont créés
exclusivement avec ICP.
 Dans smart.Turn, les contours font partie intégrante du
programme CN. Ils peuvent être modifiés avec l'éditeur
ICP ou smart.Turn.
