266 Programmation des cycles
4.5 Cy
cles de g
o
rg
es

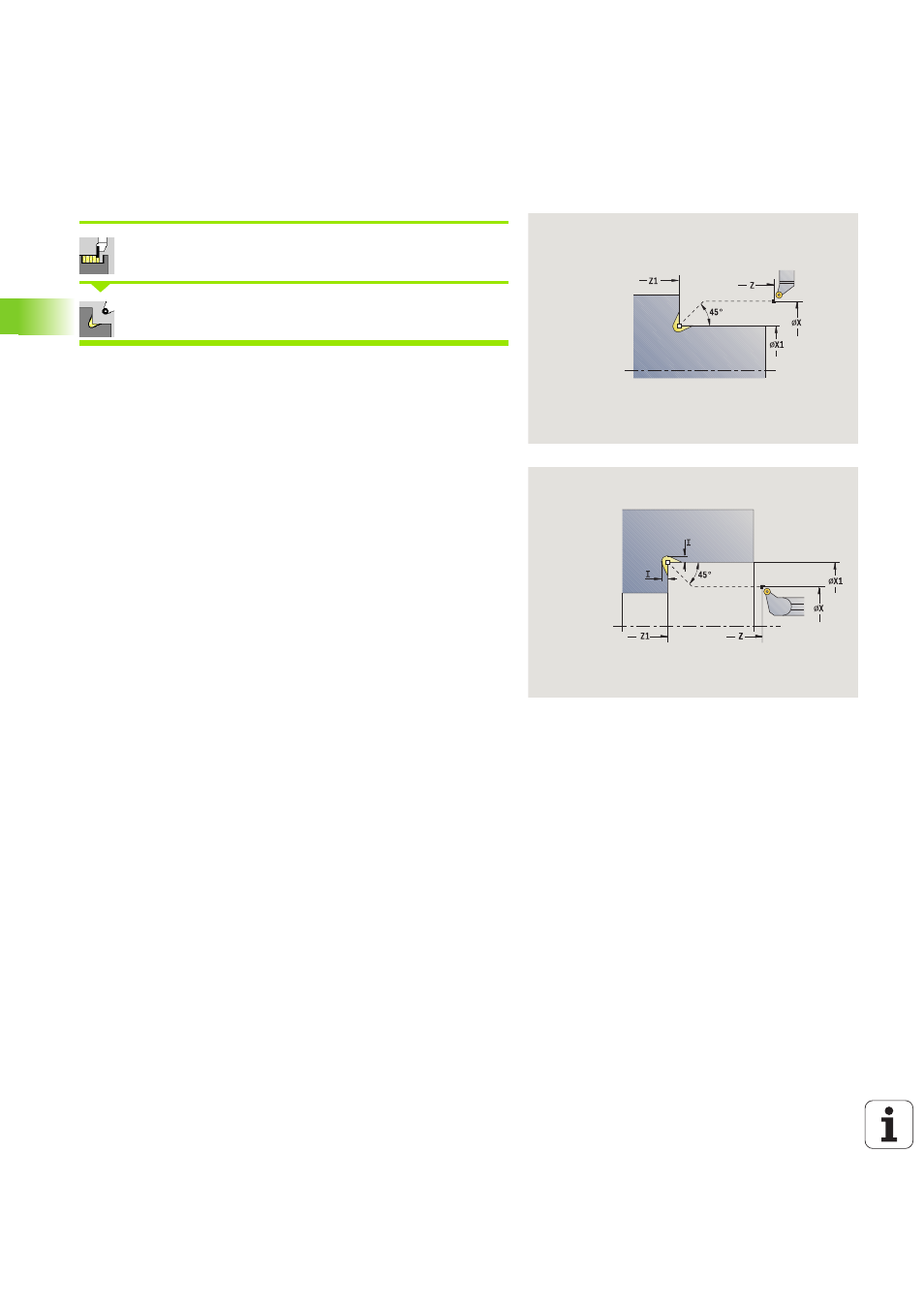

Dégagement Forme K
Sélectionner Cycles de gorges
Sélectionner Dégagement K
La forme usinée du contour dépend de l'outil utilisé, car une seule
passe linéaire est exécutée avec un angle de 45°.
Type d'usinage permettant d'accéder à la base de données
technologiques : Finition
Exécution du cycle
1 effectue un déplacement en avance rapide, avec un angle de 45°,
jusqu'à atteindre la "distance de sécurité" et s'arrête au coin du
contour X1, Z1
2 effectue un mouvement de plongée à la profondeur de
dégagement I
3 retire l'outil et le fait revenir au point de départ en empruntant la
même trajectoire
4 approche le point de changement d'outil conformément à ce qui a
été paramétré dans la fonction G14
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Coin du contour
I Profondeur du dégagement
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
