HEIDENHAIN MANUALplus 620 403
5.8 Eléments de cont
our sur le cont
our de t
our
nag
e
5.8 Eléments de contour sur le
contour de tournage
Avec „Eléments de contour, tournage“, vous créez
 en mode cycles
 des contours complexes de forme brute
 des contours de tournage
 dans smart.Turn
 des contours de formes brutes et auxiliaires
 des contours finis et auxiliaires
Eléments de base du contour de tournage

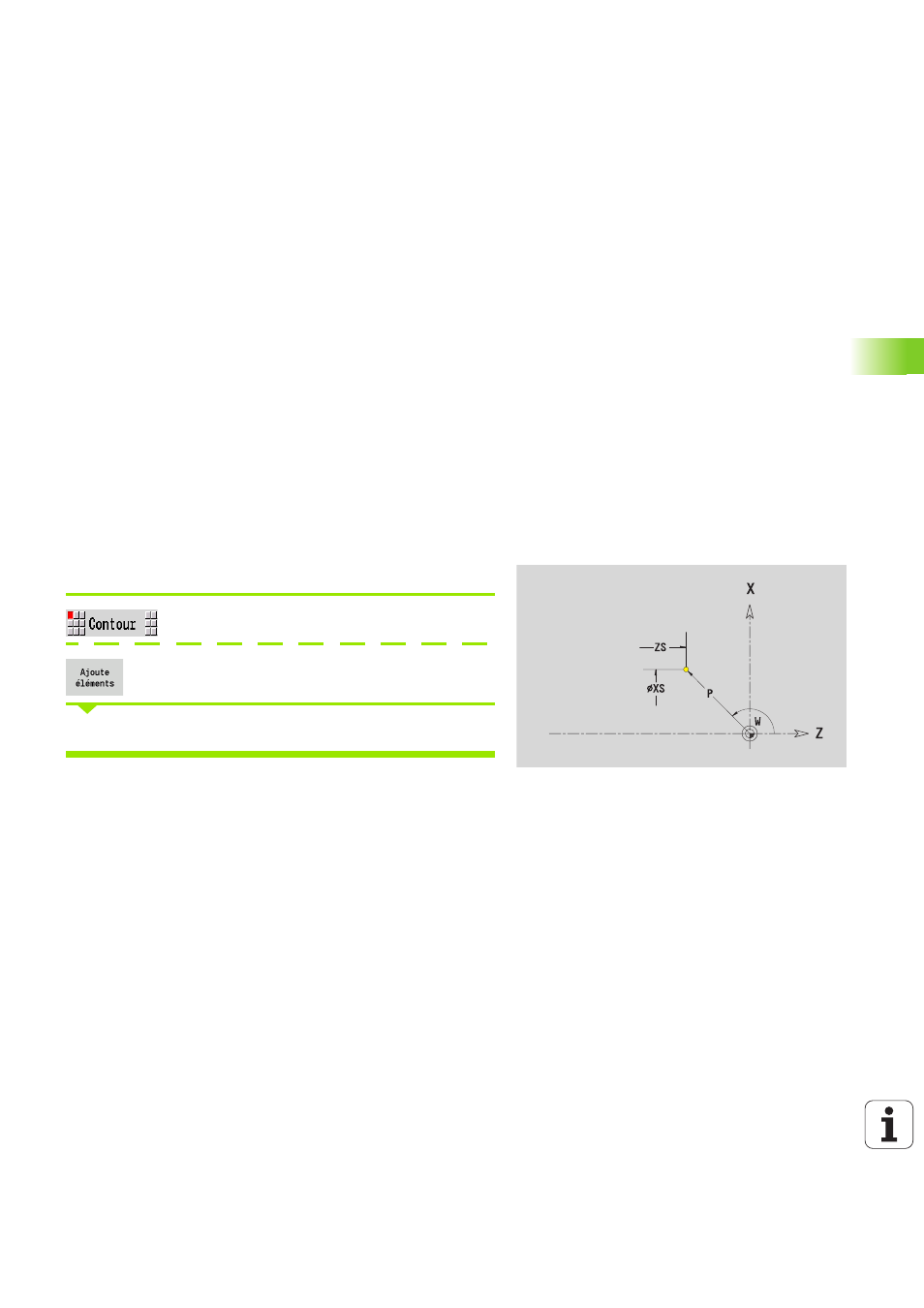

Définir le point de départ
Vous précisez les coordonnées du point de départ et du point cible
dans le premier élément du contour à réaliser par tournage. Le point
de départ ne peut être programmé que dans le premier élément de
contour. Dans les éléments de contour suivants, le point de départ est
calculé à partir de l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Sélectionner l'élément de contour
ICP génère un G0 dans smart.Turn.
Paramètres pour définir le point de départ
XS, ZS
Point de départ du contour
W Point de départ du contour, polaire (angle)
P Point de départ du contour, polaire (rayon)
