HEIDENHAIN MANUALplus 620 173
4.4 Cy
cles Multipasses

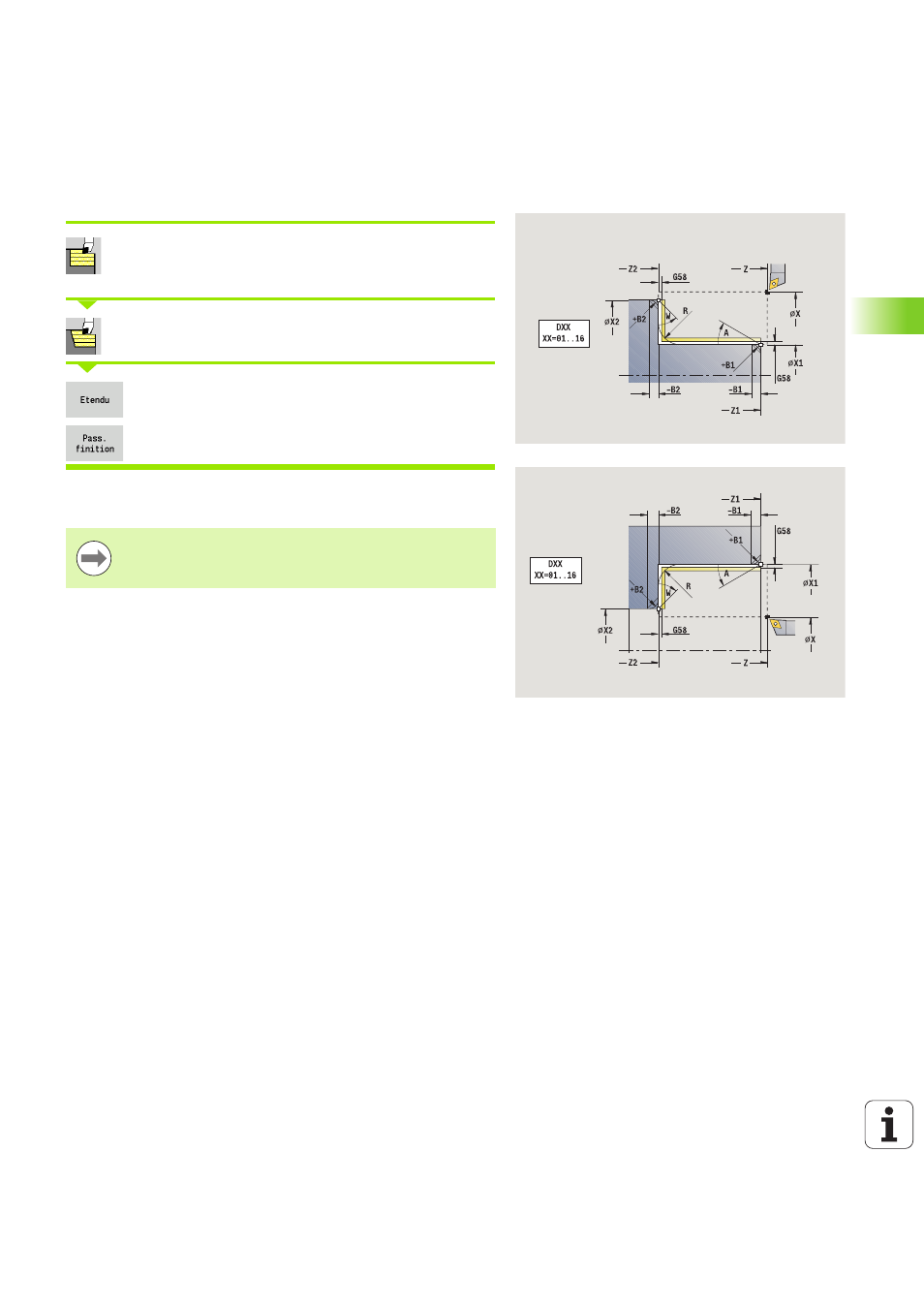

Finition multipasses longitudinales – Etendu
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner Multipasses longitudinales
Activer la softkey Etendu
Activer la softkey Passe finition
Le cycle réalise la finition de la partie de contour du premier point du
contour
au point final du contour.
L'outil s'immobilise en fin de cycle.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage : 0° <= W < 90°)
R Arrondi
DXX Numéro de correction additionnelle: 1-16 (voir page 142)
G58 Surépaisseur parallèle au contour
G47 Distance de sécurité (voir page 142)
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B\>0 : rayon d'arrondi
 B<0 : largeur du chanfrein
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
