480 Programmation ICP
5.15 Cont
ours dans le plan YZ

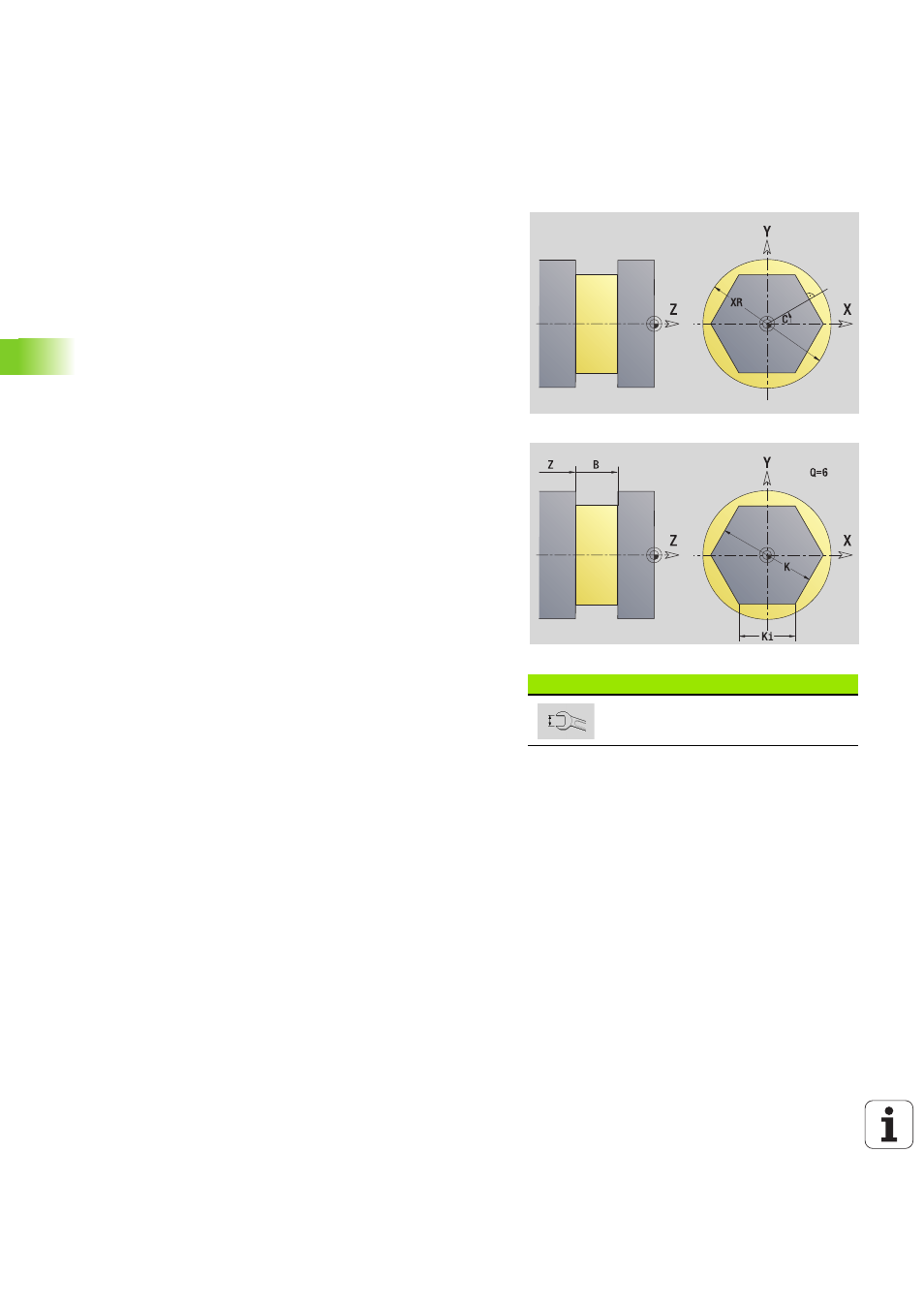

Multipans, plan YZ
Cette fonction définit des multipans dans le plan YZ.
La commutation entre la longueur du côté (Ki) et la cote sur plats (K)
se fait par softkey (voir tableau à droite).
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 L'identifiant de section ENVELOPPE_Y avec les paramètres
"Diamètre de référence" et "Angle de broche". Il n'existe pas
d'identifiants de section pour les contours imbriqués.
 un G308 avec le paramètre nom du contour.
 un G487 avec les paramètres d'un multipans.
 un G309. Softkey
Commute le champ sur la
programmation de la cote sur plat K.
Données de référence du multipans
ID
Nom du contour
C Angle de broche (position angulaire du méplat)
XR Diamètre de référence
Paramètres du multipans
Z
Arête de référence
Q Nombre de faces (Q\>=2)
K Cote sur plat
Ki Longueur d'arête
B Largeur (réf.: cote de référence ZR)
 B<0 : face dans le sens négatif de Z
 B\>0 : face dans le sens positif de Z
