106 Mode Machine

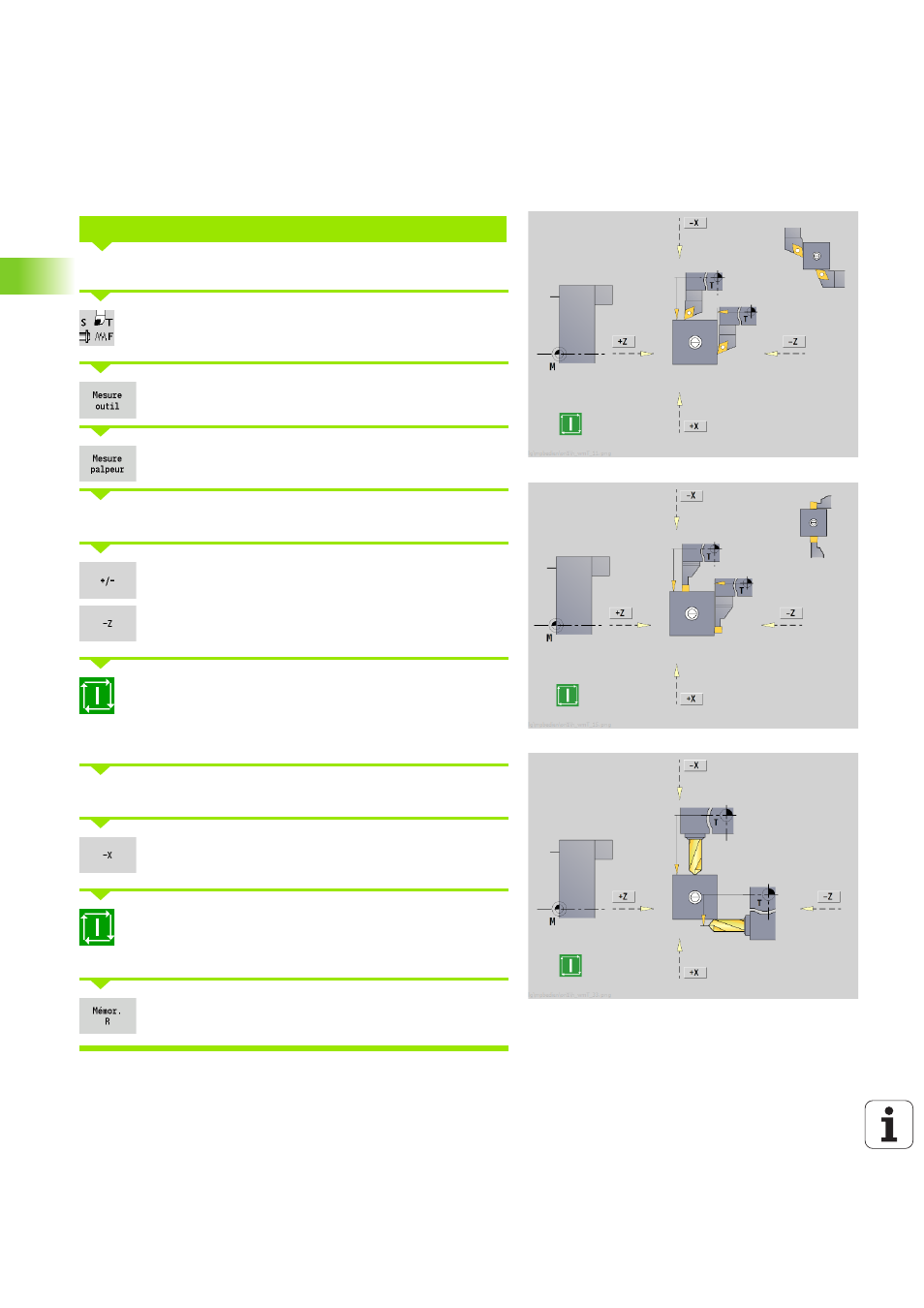

3.6 Etalonner les outils
Palpeur (palpeur de table)
Enregistrer l'outil à mesurer dans le tableau d'outils.
Installer un outil et indiquer le numéro T dans la
fenêtre Définir TSF.
Activer Mesure d'outil
Activer le palpeur
Prépositionner l'outil pour le premier sens de mesure.
Configurer le sens de déplacement, négatif ou positif.
Appuyer sur la softkey correspondant au sens de la
mesure (ex. : sens Z–).
Appuyer sur Départ cycle : l'outil se déplace dans le
sens de la mesure. Au déclenchement du palpeur de
mesure, la cote de réglage est acquise et mémorisée.
L'outil revient au point de départ.
Prépositionner l'outil pour la mesure dans la deuxième direction
Appuyer sur la softkey correspondant à la direction de
la mesure (ex. : direction X–).
Appuyer sur Départ cycle : l'outil se déplace dans le
sens de la mesure. Au déclenchement du palpeur de
mesure, la cote de réglage est acquise et mémorisée.
Pour les outils de tournage, entrer le rayon de la
plaquette et valider dans le tableau d'outils.
DÉTERMINER LES DIMENSIONS DE L'OUTIL AVEC UN PALPEUR
