HEIDENHAIN MANUALplus 620 431
5.12 Cont
ours sur f
a
ce fr
ontale dans smar
t.T
u
rn

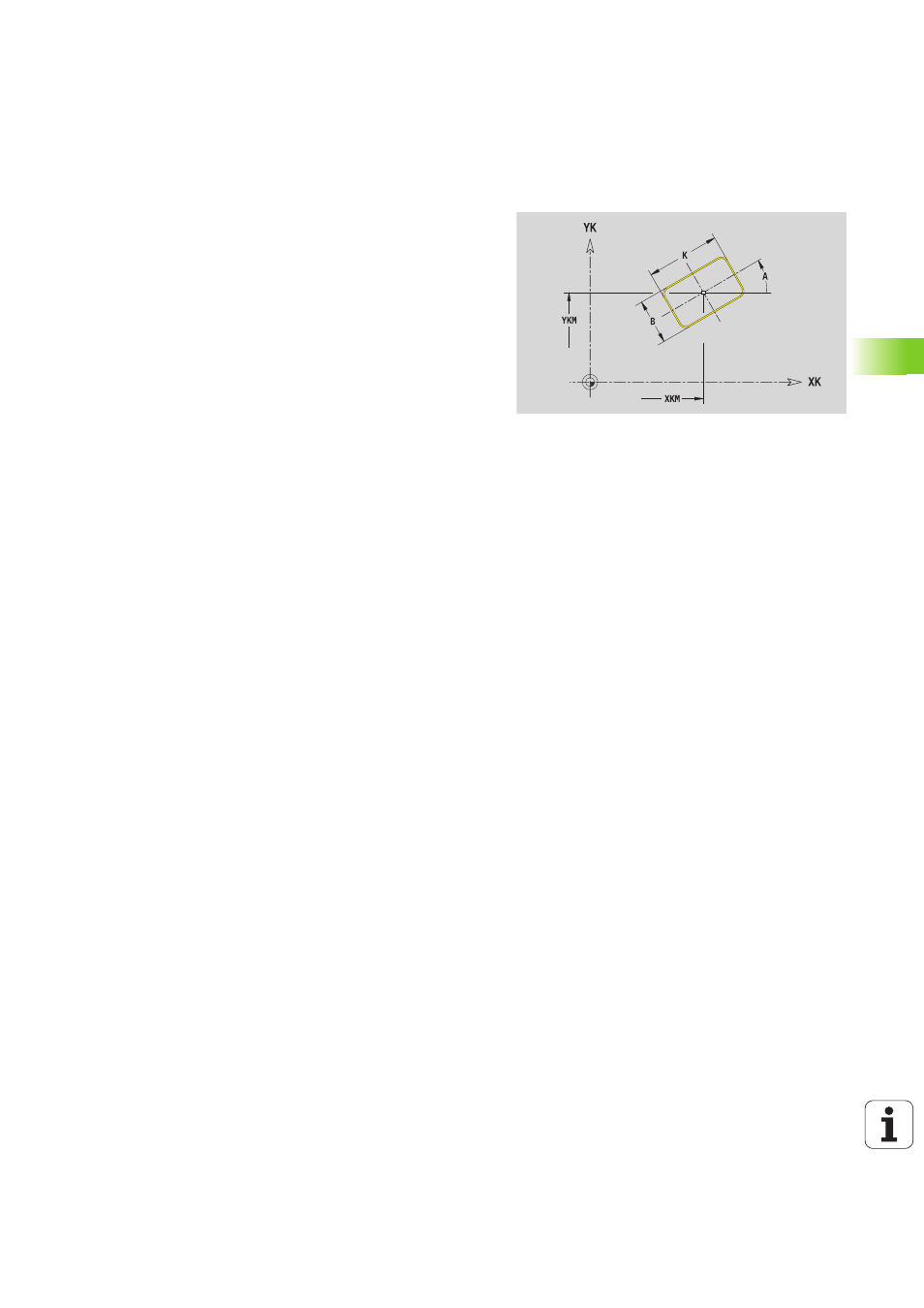

Rectangle sur la face frontale
La cote de référence ZR peut être déterminée avec la
fonction"Choisir plan de référence" (voir page 427).
ICP génère:
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G305 avec les paramètres de figure.
 un G309.
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
Paramètres de la figure
XKM, YKM Centre de figure (coordonnées cartésiennes)
A
Position angulaire (Réf.: axe XK)
K Long.
B Largeur
BR Arrondi
