Paramètres globaux de la pièce finie
Pré-perçage au centre

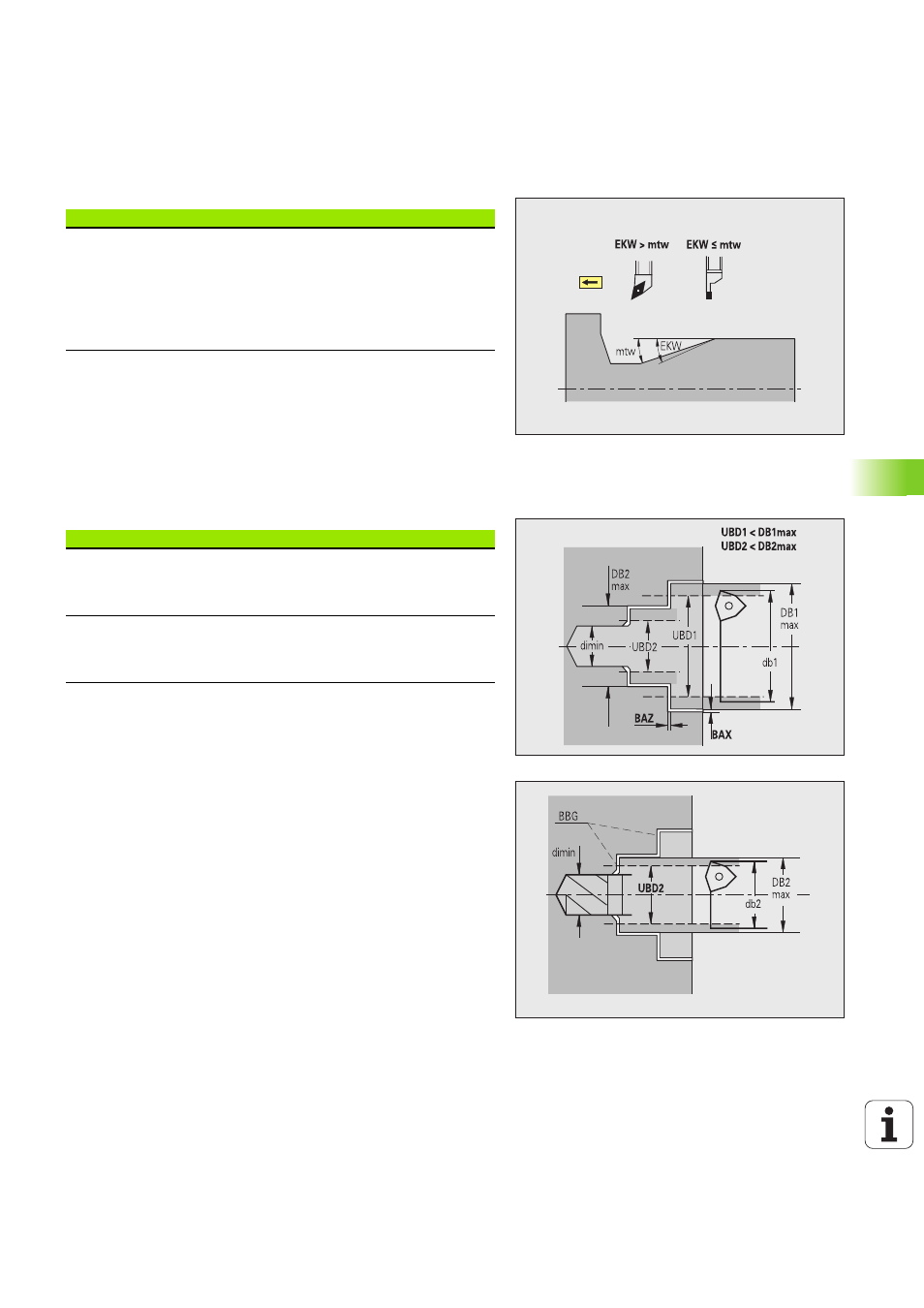

Pré-perçage au centre – Sélection d'outil
Le pré-perçage se fait en maximum 3 étapes :
 1ère étape de pré-perçage (diamètre limite UBD1)
 2ème étape de pré-perçage (diamètre limite UBD2)
 Etape finale de perçage
 Le perçage final est réalisé avec: dimin = UBD2
 Sélection d'outil: db = dimin
Abréviations sur les figures:
 db1, db2: diamètre du foret
 DB1max: diamètre interne max. 1ère étape de perçage
 DB2max: diamètre interne max. 2ème étape de perçage
 dimin: diamètre interne min.
Paramètres globaux de la pièce finie
Angle de copiage max. [EKW]
Angle limite pour les zones de contour en poussant pour
distinguer entre le tournage et l'usinage de gorge (mtw = angle
de contour).
 EKW \> mtw: rotation libre
 EKW <= mtw: gorge non définie (pas d'élément de forme)
Sélection des outils
1er diamètre limite de perçage [UBD1]
 1ère étape de pré-perçage : si UBD1 < DB1max
 Sélection d'outil: UBD1 = db1 = DB1max
2ème diamètre limite de perçage [UBD2]
 2ème étape de pré-perçage : si UBD2 < DB2max
 Sélection d'outil: UBD2 = db2 = DB2max
