300 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

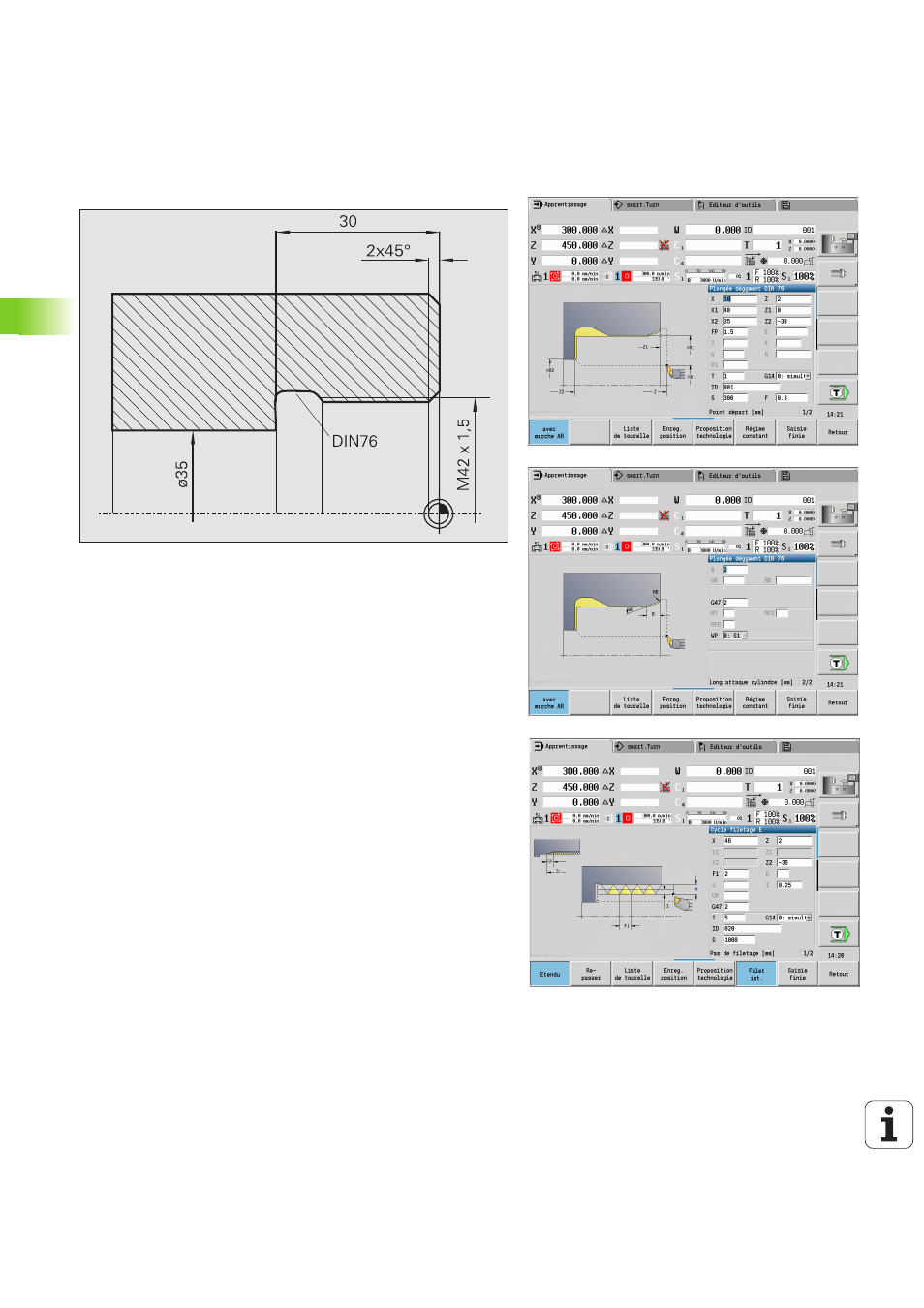

Filetage intérieur et dégagement
L'usinage est effectué en deux étapes. Le dégagement de filetage
DIN 76
réalise le dégagement et l'attaque du filetage. Le cycle de
filetage usine ensuite le filetage.
1ère étape
Programmation des paramètres du dégagement et de l'attaque de
filetage dans les deux fenêtres de saisie.
La MANUALplus détermine les paramètres du dégagement à partir du
tableau standard.
Pour l'attaque du filetage, seule la largeur du chanfrein doit être
prédéfinie. L'angle de 45° est la valeur par défaut de l'angle d'entrée
WB
.
Données d'outils
 Outil de tournage (pour l'usinage intérieur)
 TO = 7 – orientation d'outil
 A = 93° – Angle d'inclinaison
 B = 55° – Angle de pointe
2ème étape
Le cycle de filetage (longitudinal) usine le filetage. Le pas de
filetage est prédéfini, la MANUALplus détermine les autres valeurs à
partir du tableau standard.
Notez la position de la softkey Filet int..
Données d'outils
 Outil de filetage (pour l'usinage intérieur)
 TO = 7 – orientation d'outil
