430 Programmation ICP
5.12 Cont
ours sur f
a
ce fr
ontale dans smar
t.T
u
rn
Attributs de TURN PLUS
Dans les attributs de TURN PLUS, vous pouvez effectuer les
configurations requises pour la création automatique de programme
(CAP).

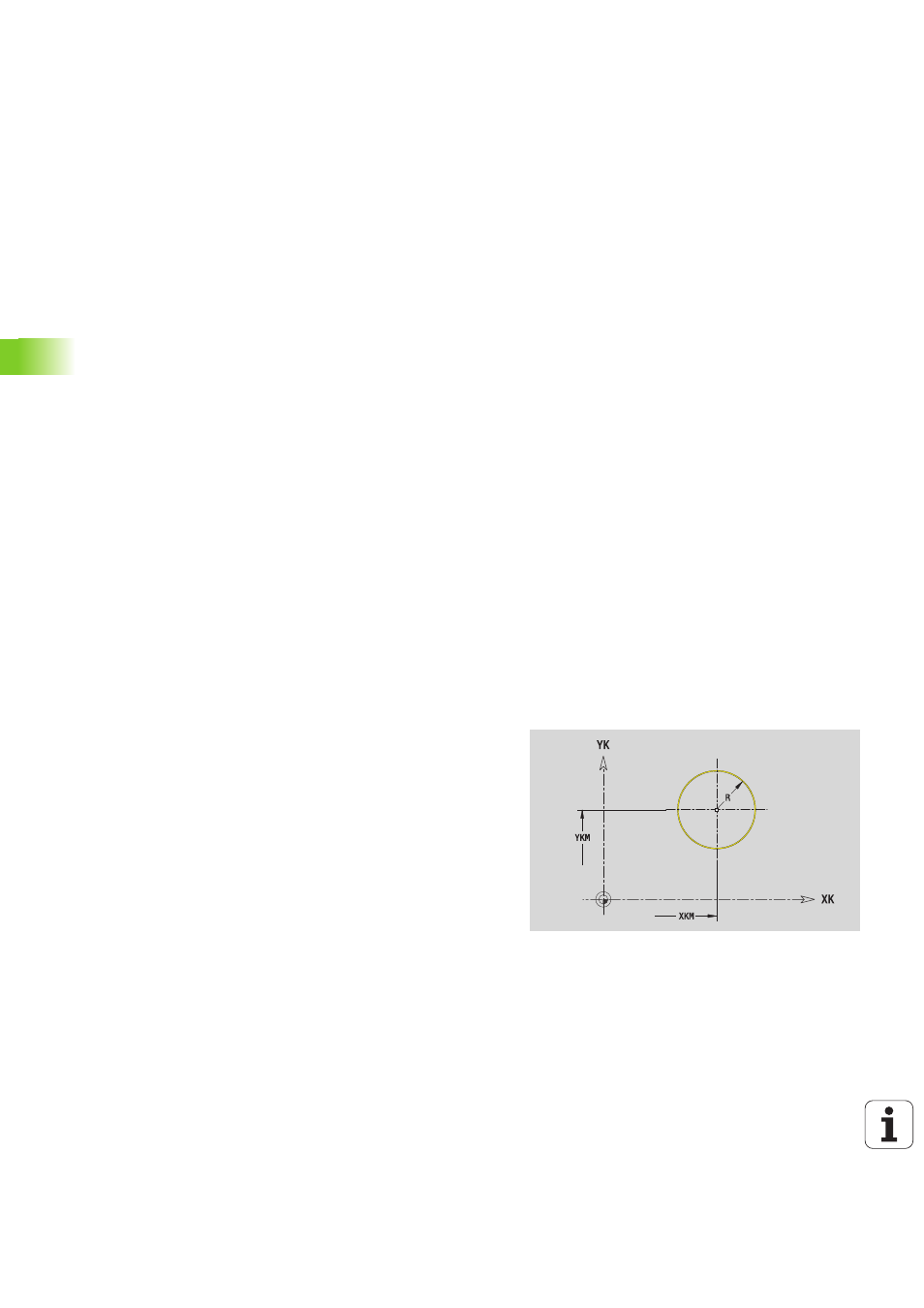

Cercle sur la face frontale
La cote de référence ZR peut être déterminée avec la
fonction"Choisir plan de référence" (voir page 427).
ICP génère:
 l'identifiant de section FRONT avec le paramètre "Cote de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G304 avec les paramètres de figure.
 un G309.
Paramètres pour définir le point de départ
HC
Attributs de fraisage/perçage
 1: fraisage de contour
 2: fraisage de poche
 3: surfaçage
 4: ébavurage
 5: gravure
 6 : fraisage de contour et ébavurage
 7 : fraisage de poche et ébavurage
 14 : ne pas usiner
QF Lieu du fraisage
 0: sur le contour
 1: intérieur/gauche
 2 : extérieur/ droite
HF Sens
 0: en opposition
 1: en avalant
DF Diamètre de la fraise
WF Angle du chanfrein
BR Largeur du chanfrein
RB Plan de retrait
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
Paramètres de la figure
XKM, YKM Centre de figure (coordonnées cartésiennes)
R
Rayon
