324 Programmation des cycles
4.8 Cy
cles de fr
aisag
e
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation

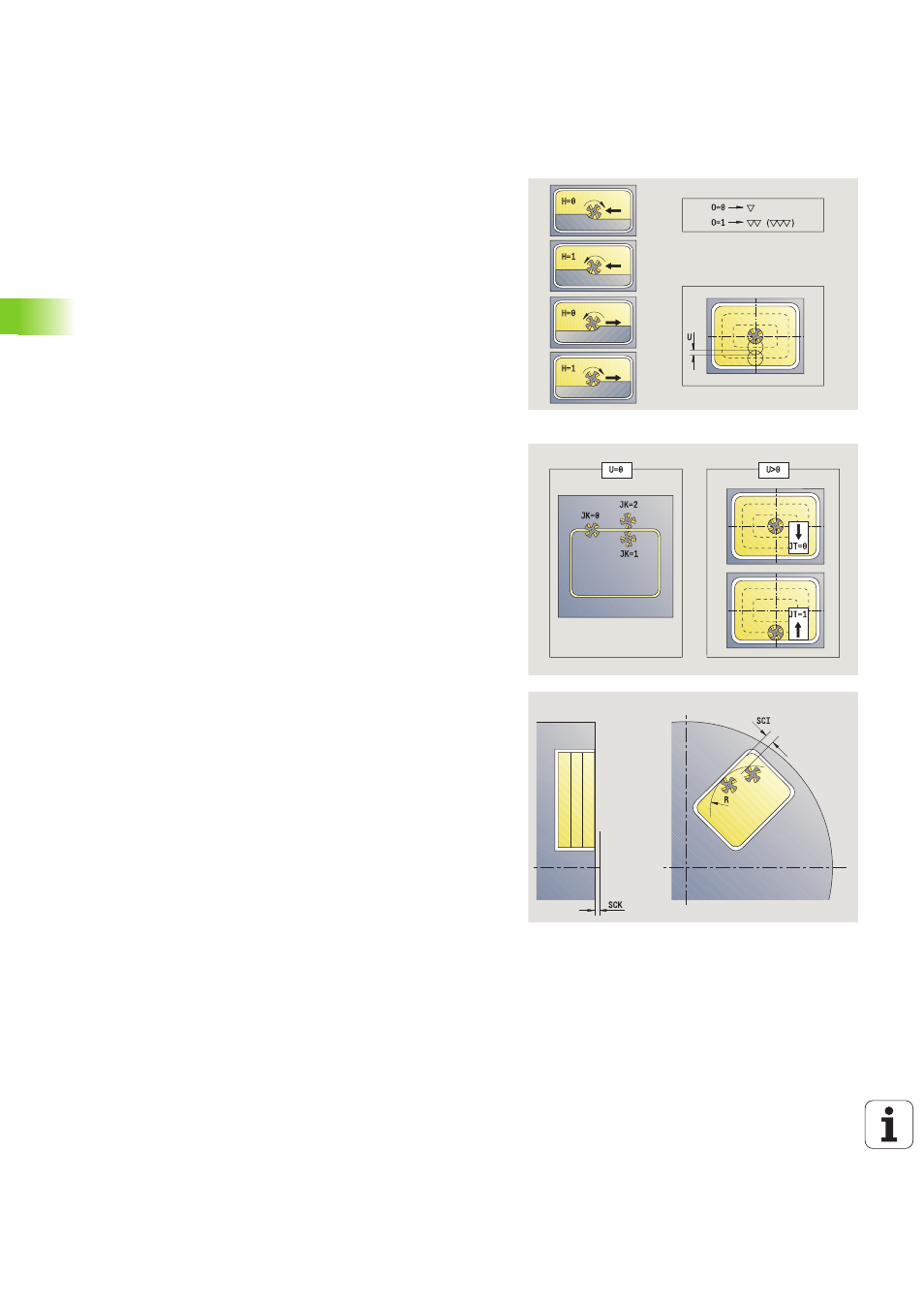

Paramètres du cycle (deuxième fenêtre de programmation)
I
Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
P Prof. de passe (défaut: prof. totale en une seule passe)
FZ Avance de passe (défaut: avance active)
E Avance réduite pour éléments circulaires (défaut: avance
active)
O Ebauche ou finition - uniquement pour fraisage de poche
 0: Ebauche
 1: Finition
H Sens d'usinage
 0: en opposition
 1: en avalant
U Facteur de recouvrement (plage : 0 < U < 1)
 U=0 ou aucune donnée : fraisage de contour
 U\>0: Fraisage de poches – recouvrement minimal des
trajectoires de fraisage=U*diamètre de la fraise
JK Fraisage de contour (la saisie n'est exploitée que pour le
fraisage de contour)
 0: sur le contour
 1: à l'intérieur du contour
 2: à l'extérieur du contour
JT Fraisage de poche (la saisie n'est exploitée que pour le
fraisage de poche)
 0: de l'intérieur vers l'extérieur
 1: de l'extérieur vers l'intérieur
R Rayon d'approche (par défaut: 0)
 R=0: L'élément de contour est abordé directement;
plongée au point d'approche, au-dessus du plan de
fraisage, puis plongée verticale en profondeur
 R\>0: La fraise se déplace sur un arc de cercle
d'approche/de sortie et se raccorde tangentement à
l'élément de contour.
 R<0 pour les coins intérieurs : La fraise se déplace sur
un arc de cercle d'approche/de sortie et se raccorde
tangentement à l'élément de contour.
 R<0 pour les coins extérieurs : Longueur de l'élément
d'approche/de sortie linéaire ; l'élément de contour est
approché/quitté tangentement
SCI Distance de sécurité dans le plan d'usinage
