444 Programmation ICP
5.13 Cont
ours sur en
v
e
loppe dans smar
t.T
u
rn

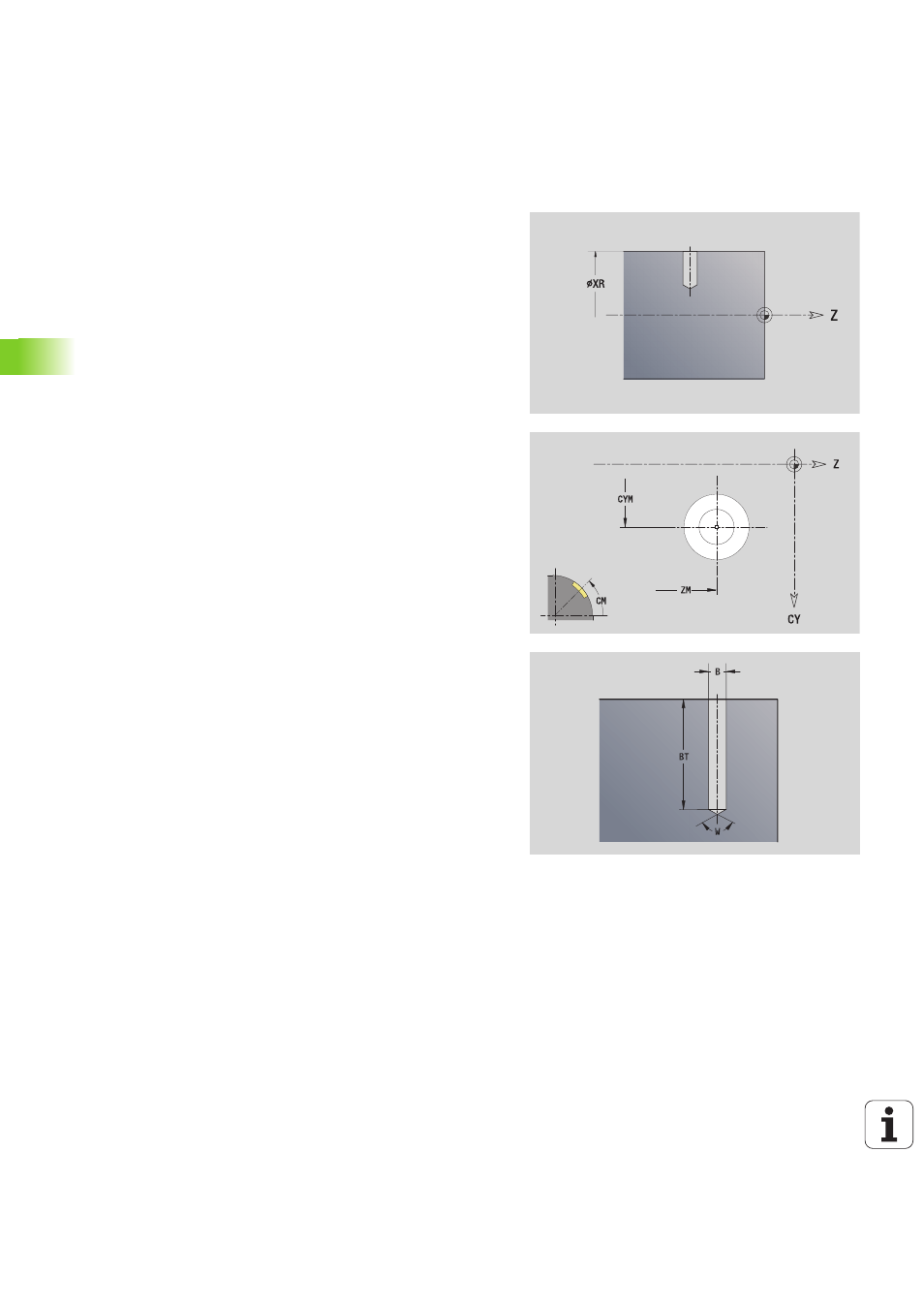

Perçage sur l'enveloppe
La fonction définit un perçage unique pouvant contenir les éléments
suivants:
 Centrage
 Perçage
 Lamage
 Filet
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 l'identifiant de section ENVELOPPE avec le paramètre "Diamètre de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
perçage (–1*BT).
 un G310 avec les paramètres de perçage.
 un G309.
Données de référence du perçage
ID
Nom du contour
XR Diamètre de référence
Paramètres du perçage
Z
Centre du trou
CYM Centre figure en cotation cartésienne (réf.: diamètre XR)
CM Centre de figure (angle)
Centrage
O
Diamètre
Perçage
B
Diamètre
BT Profondeur
W Angle
Lamage
R
Diamètre
U Profondeur
E Angle de lamage
Filet
GD
Diamètre
GT Profondeur
K Longueur en sortie
F Pas du filet
GA Type de filet (filet à droite/à gauche)
 0: filet à droite
 1: filet à gauche
