HEIDENHAIN MANUALplus 620 355
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

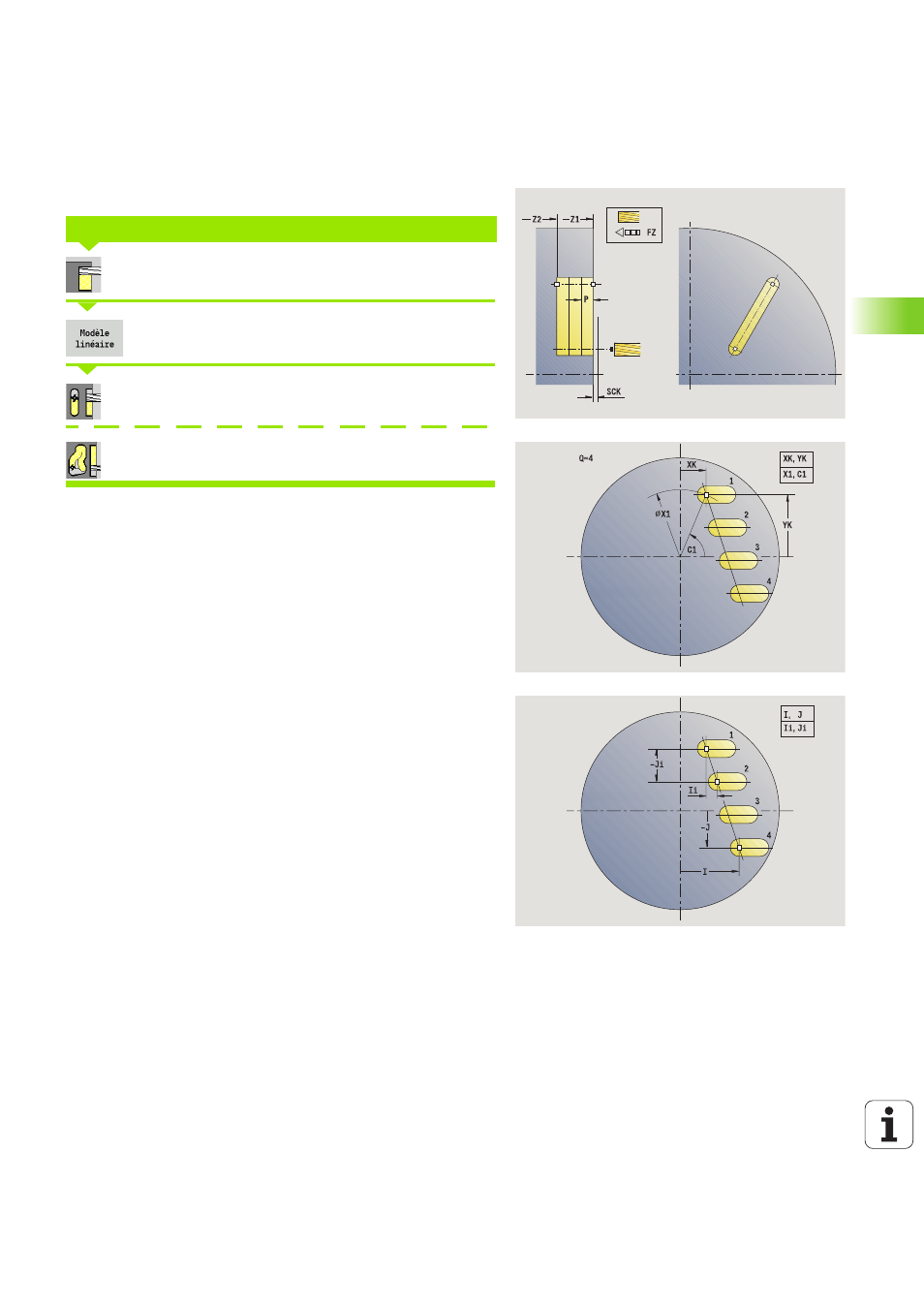

Motif linéaire de fraisage, axial
Sélectionner Fraisage
Activer la softkey Motif linéaire
Sélectionner Rainure axiale
Sélectionner Contour axial ICP
Le motif linéaire est activé en vue de créer un motif de fraisage
homogène où les différents points sont répartis à équidistance les uns
des autres, en ligne droite, en face avant.
La commande demande également les paramètres du fraisage.
Utilisez les combinaisons suivantes pour:
 Point de départ du motif :
 X1, C1 ou
 XK, YK
 Positions du motif :
 Ii, Ji et Q
 I, J et Q
MOTIF LINÉAIRE DE FRAISAGE, AXIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle de
broche actuel)
Q Nombre de rainures
X1, C1 Point de départ du motif en coordonnées polaires
XK, YK Point de départ en coordonnées cartésiennes
I, J Point final du motif en coordonnées cartésiennes
Ii, Ji Distance (incrémentale) du motif
