HEIDENHAIN MANUALplus 620 85
3.3 Données mac
h
ine
Broche
S (en anglais : "Speed") est la lettre de code qui désigne les données
de la broche. La programmation s'effectue en fonction de la position
de la softkey Régime constant, à savoir en :
 tours/minute (vitesse de rotation constante)
 mètres/minute (vitesse de coupe constante)
La vitesse de rotation est limitée par la vitesse de rotation broche max.
Cette limitation de la vitesse de rotation doit être définie dans la
fenêtre Définir T, S, F ou avec la commande G26 en programmation
DIN. La limitation de la vitesse de rotation est active jusqu'à ce qu'elle
soit remplacée par une autre valeur de limitation.
Avec le potentiomètre de vitesse de rotation (override de broche),
vous modifiez la vitesse de rotation de la broche (plage : 50% à 150%).

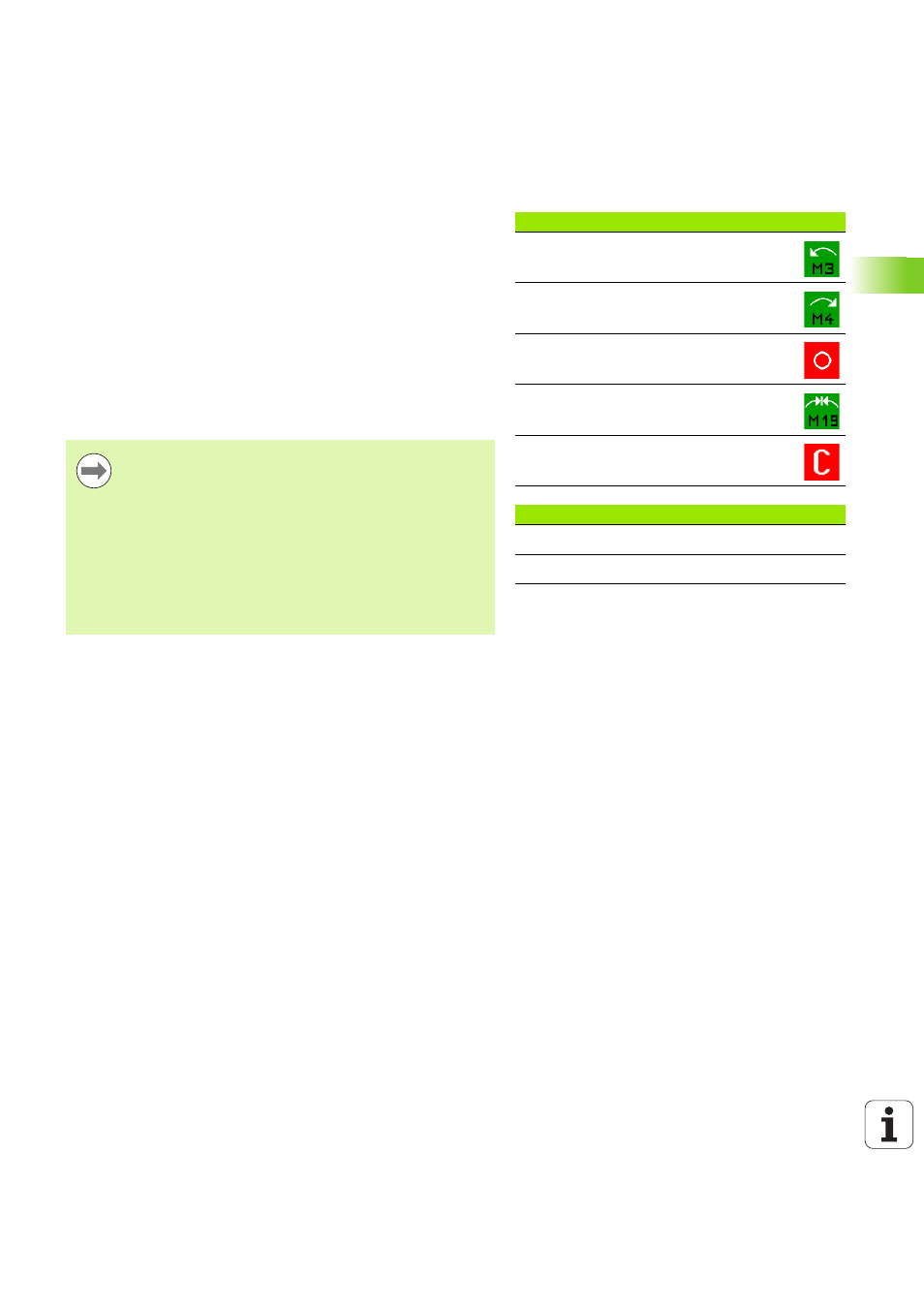

Symboles de la broche (affichage S)
Sens de rotation broche M3
Sens de rotation broche M4
Broche à l'arrêt
Broche asservie (M19)
Axe C, actif sur l'entraînement de broche
Désignations de la broche
Broche principale H 0 1
Outil tournant 1 1 2
 Avec une vitesse de coupe constante, la MANUALplus
calcule la vitesse de rotation broche en fonction de la
position de la pointe de l'outil. Avec un diamètre moins
important, la vitesse de rotation broche augmente mais
la commande ne dépasse pas la vitesse de rotation
max.
.
 Les symboles de la broche indiquent le sens de rotation
du point de vue de l'opérateur, debout devant sa
machine et regardant la broche.
 La désignation de la broche est définie par le
constructeur de la machine (voir tableau à droite)
