194 Programmation des cycles

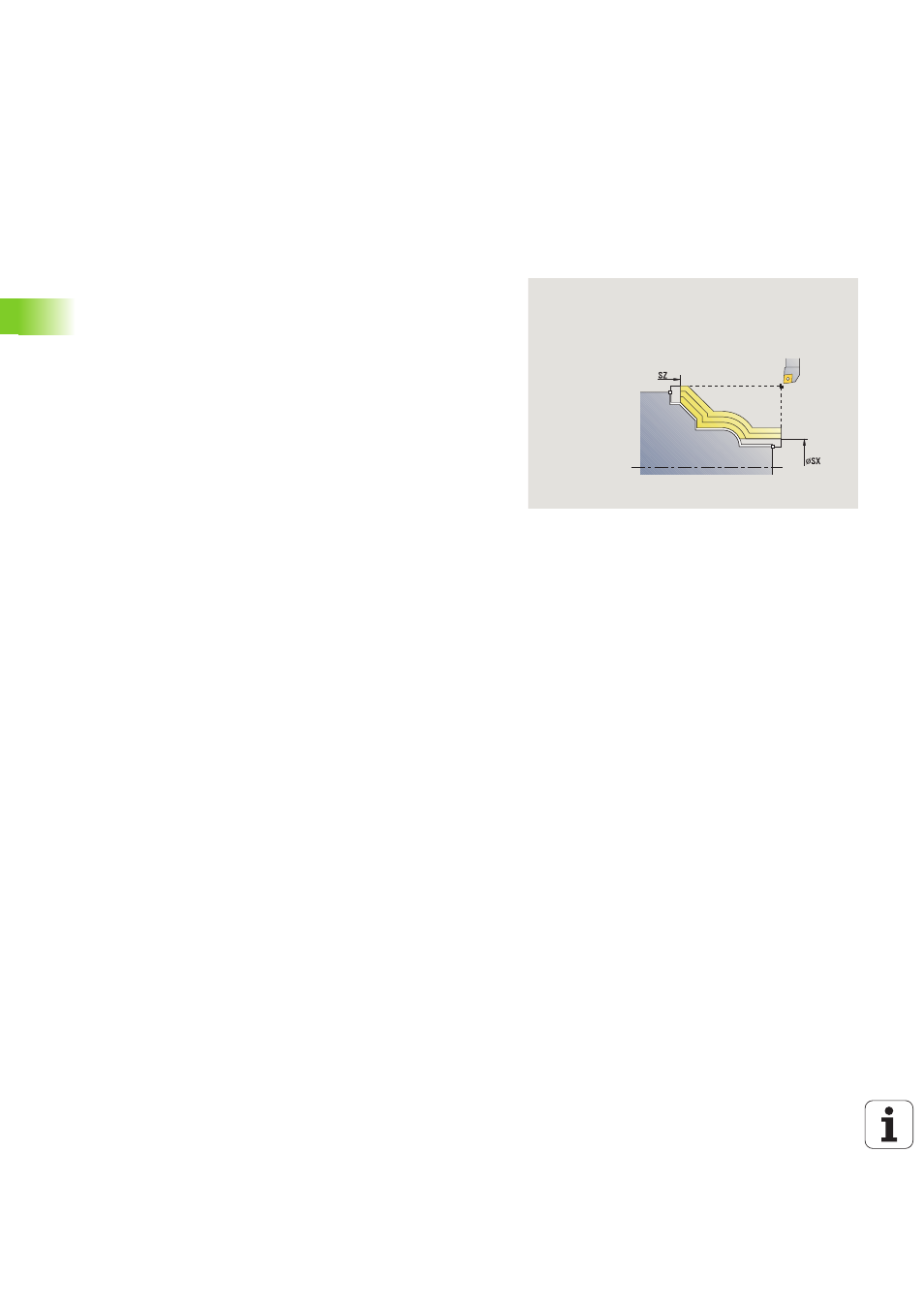

4.4 Cy
cles Multipasses
Type d'usinage permettant d'accéder à la base de données
technologiques : Ebauche
J Surépaisseur de la pièce brute – le cycle usine
 J=0: à partir de la position de l'outil
 J\>0 : zone définie par la surépaisseur de la pièce brute
HR Définir la direction d'usinage principal
SX, SZ Limitations d'usinage (voir page 142)
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
BP Durée de pause : intervalle de temps pendant lequel le
mouvement d'avance est interrompu. L'interruption
d'avance (intermittente) permet de briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à la pause
suivante. L'interruption d'avance (intermittente) permet
de briser le copeau.
A Angle d'approche (référence: Axe Z) – (par défaut:
Parallèle à l'axe Z)
W Angle de sortie (référence: Axe Z) – (par défaut:
Orthogonal à l'axe Z)
XA, ZA Point initial pièce brute (actif seulement, si aucune pièce
brute n'a été programmée):
 XA, ZA non programmés: le contour de la pièce brute est
calculé à partir de la position d'outil et du contour ICP.
 XA, ZA programmés: définition du coin du contour de la
pièce brute.
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
