Taraudage axial
Sélectionner Percer
Sélectionner le taraudage axial
Le cycle réalise un taraudage sur la face frontale.
Signification de la longueur d'extraction : utilisez ce paramètre si
vous utilisez des pinces de serrage avec compensation linéaire. Le
cycle calcule un nouveau pas nominal en se basant sur la profondeur
du filet, le pas programmé et la longueur d'extraction. Le pas nominal
est légèrement inférieur au pas du taraud. Lors de la réalisation du
filet, le taraud est extrait du mandrin de serrage de la "longueur
d'extraction". Ce procédé vous permet d'augmenter la durée de vie
des tarauds.

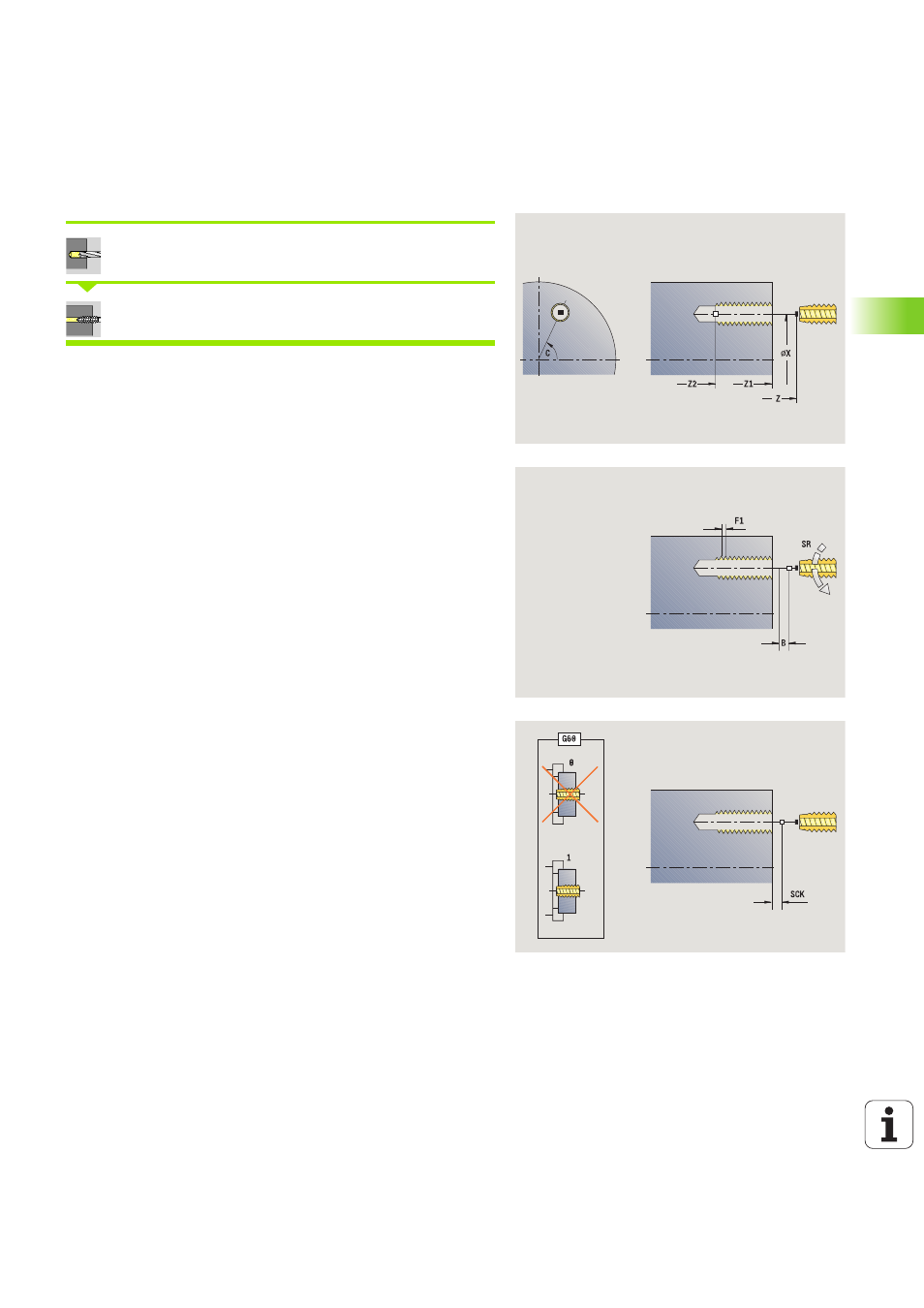

Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle
broche actuel)
Z1 Point de départ du perçage (par défaut: perçage à partir de
„Z“)
Z2 Point final du perçage
F1 Pas de vis (= avance) (par défaut: avance issue de la
définition d'outil)
B Distance de démarrage pour atteindre la vitesse de
rotation programmée et l'avance (par défaut 2 * pas de vis
F1)
SR Vitesse de rotation de dégagement pour retrait rapide (par
défaut: identique à la vitesse de taraudage)
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SCK Distance de sécurité (voir page 142)
G60 Désactiver la zone de protection pour le perçage
 0: active
 1: inactive
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
PS: Profondeur du brise-copeaux
SI Distance de retrait
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
