150 Programmation des cycles
4.3 Cy
cles monopasse
Usinage linéaire transversal
Sélectionner les monopasses
Sélectionner l'usinage linéaire transversal
 Désactivé : l'outil reste à sa position de fin de
cycle.
 Activé : l'outil revient au point de départ.
Usinage linéaire transversal
L'outil se déplace avec l'avance définie du point de départ jusqu'au
point final X2
et maintient sa position en fin de cycle.

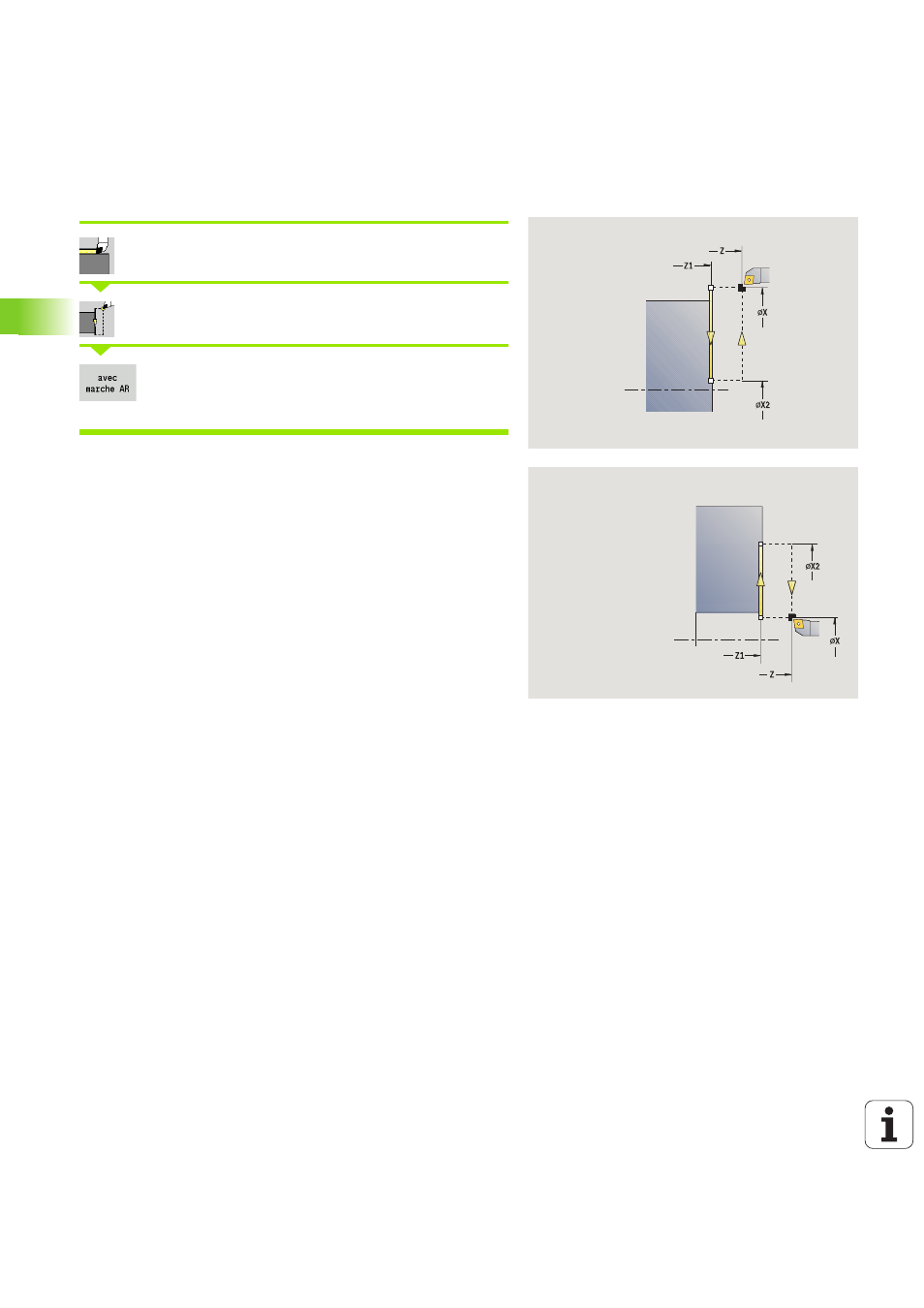

Contour linéaire transversal (avec retour)
L'outil s'approche, effectue la passe longitudinale et revient au point
de départ à la fin du cycle (voir figures).
Type d'usinage permettant d'accéder à la base de données
technologiques : Finition
Exécution du cycle "avec retour"
1 se déplace du point de départ jusqu'au point de départ Z1
2 se déplace avec l'avance définie jusqu'au point final X2
3 l'outil est relevé et effectue un déplacement paraxial pour
retourner au point initial
Paramètres du cycle
X, Z
Point de départ
Z1 Premier point du contour („avec marche AR“)
X2 Point final du contour
T Numéro de l'emplacement dans la tourelle
G14 Point de changement d'outil („avec marche AR“)
Numéros ID Numéro ID de l'outil
S
Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de
la phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la
phase d'usinage.
WP Affichage indiquant avec quelle broche de pièce le
cycle est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
