424 Programmation ICP
5.1
0
Eléments de cont
our sur l'en
v
e
loppe

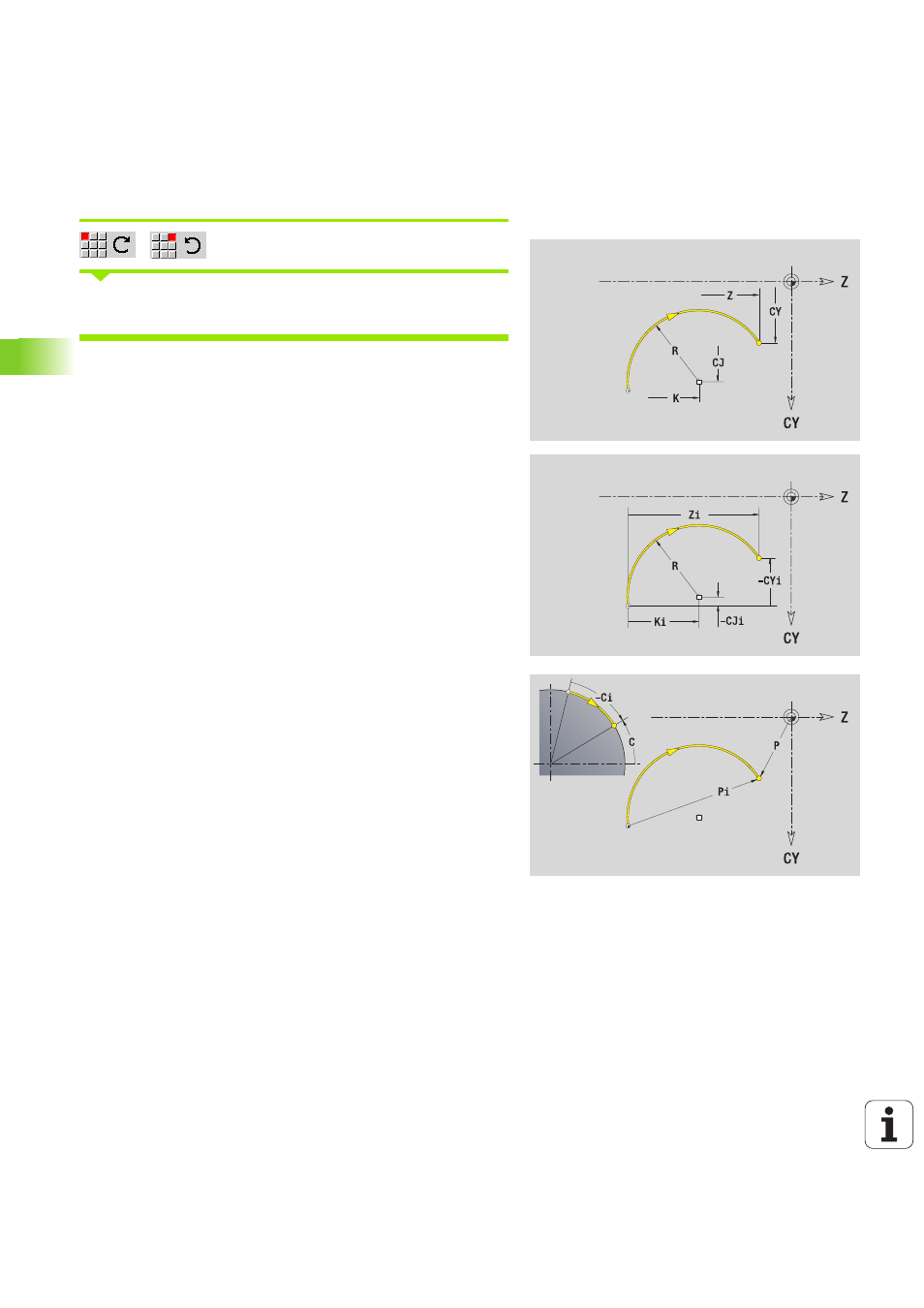

Arc de cercle sur l'enveloppe
Choisir le sens de rotation de l'arc de cercle.
Coter l'arc de cercle et définir la transition avec l'élément de contour
suivant.
ICP génère G112 ou G113 dans smart.Turn.
Paramètre
Z
Point d'arrivée
Zi Point d'arrivée, incrémental
CY Point d'arrivée en cotation développée (référence:
diamètre XS)
CYi Point d'arrivée en incrémental, cotation cartésienne
(référence: diamètre XS)
P Point d'arrivée en rayon polaire
C Point d'arrivée, polaire – angle
Pi Point d'arrivée polaire, incrémental (distance point de
départ – point d'arrivée)
Ci Point d'arrivée en polaire, incrémental – angle (par rapport
au point de départ)
K Centre en Z
Ki Point de centre, incrémental en Z
CJ Point de centre en cotation cartésienne (référence:
diamètre XS)
CJi Point de centre, incrémental en cotation cartésienne
(référence: diamètre XS)
PM Centre arc de cercle, polaire
PMi Centre d'arc de cercle, polaire, incrémental (distance point
de départ – centre)
WM Centre d'arc de cercle, polaire – angle
WMi Centre d'arc de cercle, polaire, incrémental – angle (par
rapport au point de départ)
R Rayon
ANs Angle de la tangente au point de départ
ANe Angle de la tangente au point d'arrivée
ANn Angle avec l'élément suivant
ANp Angle avec l'élément précédent
L Longueur droite
F : voir attributs d'usinage page 377
